sourcell@海特实验室

Class of device,简称 CoD,用于描述一个 BR/EDR 设备的类型。

本地设备发起 inquiry (HCI_Inquiry command) 后,远端处于 inquiry scan 状态的设备会响应一些基本数据。这些数据被 controller 封装在 event 中返回给 host。CoD 则是这些 event 中的一个参数。此时包含可能 CoD 的 event 如下:

  1. HCI_Inquiry_Result event
  2. HCI_Inquiry_Result_with_RSSI event
  3. HCI_Extended_Inquiry_Result event

另外当本地设备收到远端设备的连接请求时,将收到 HCI_Connection_Request event。该 event 也会携带 CoD。



解析 CoD 结构

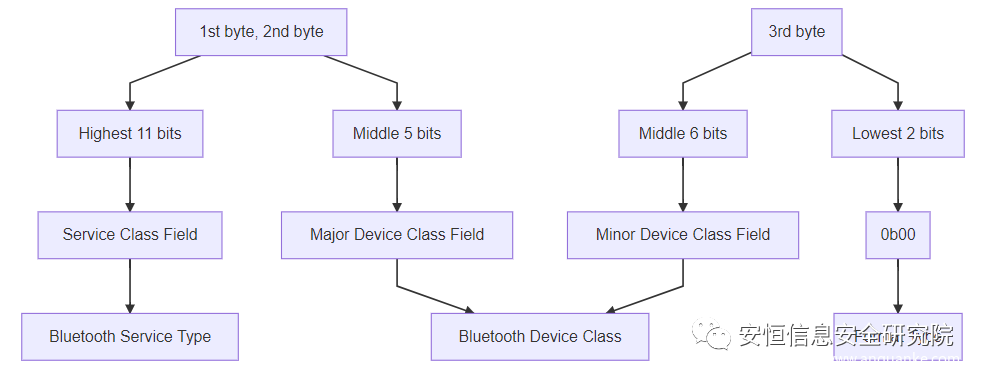

CoD 的格式是可变的,具体的格式由 Format Type 字段指定。其中最常见的格式是 “format #1”,且其他格式极其罕见。此时 CoD 是一个大小为 3 bytes 的数值,它的结构如下图所示(1st byte 为最高字节):

下面将分别解释组成 CoD 的 3 个主要字段 Service Class, Major Device Class 与 Minor Device Class。

Service Class

下面为 0 的位被保留使用

Flag Description Example
1... .... 00. Information WEB-server, WAP-server
.1.. .... 00. Telephony Cordless telephony, Modem, Headset service
..1. .... 00. Audio Speaker, Microphone, Headset service
...1 .... 00. Object Transfer v-Inbox, v-Folder
.... 1... 00. Capturing Scanner, Microphone
.... .1.. 00. Rendering Printing, Speaker
.... ..1. 00. Networking LAN, Ad hoc
.... ...1 00. Positioning Location identification
.... .... 001 Limited Discoverable Mode

Major Device Class

Value Description Example
0b00000 Miscellaneous
0b00001 Computer Desktop, Notebook, PDA, Organizers
0b00010 Phone Cellular, Cordless, Payphone, Modem
0b00011 LAN /Network Access point
0b00100 Audio/Video Headset, Speaker, Stereo, Video display, VCR
0b00101 Peripheral (HID) Mouse, Joystick, Keyboards
0b00110 Imaging Printing, Scanner, Camera, Display
0b00111 Wearable
0b01000 Toy
0b01001 Health
0b11111 Uncategorized
Others Reserved

Minor Device Class

该字段虽然仅占用 8 bits,但是当 major device class 不同时,每个 bit 的含义也不同。因此该字段的定义很繁杂,不在这里赘述。具体可以参考 ref [1]。

一个解析 CoD 的例子

当 CoD 为 0x002540 时有:

0… …. …. …. …. …. = Service Classes: Information: False
.0.. …. …. …. …. …. = Service Classes: Telephony: False
..0. …. …. …. …. …. = Service Classes: Audio: False
…0 …. …. …. …. …. = Service Classes: Object Transfer: False
…. 0… …. …. …. …. = Service Classes: Capturing: False
…. .0.. …. …. …. …. = Service Classes: Rendering: False
…. ..0. …. …. …. …. = Service Classes: Networking: False
…. …0 …. …. …. …. = Service Classes: Positioning: False
…. …. 00.. …. …. …. = Service Classes: Reserved: 0x0
…. …. ..1. …. …. …. = Service Classes: Limited Discoverable Mode: True
…. …. …0 0101 …. …. = Major Device Class: Peripheral (HID) (0x05)
…. …. …. …. 01.. …. = Minor Device Class: Keyboard (0x1)
…. …. …. …. ..00 00.. = Minor Device Class: Uncategorized device (0x0)
…. …. …. …. …. ..00 = Format Type: 0x0

CoD 的伪装

CoD 并不是写死在 controller 中的数据,实际上它被 host 管理。Host 可以使用 HCI_Write_Class_of_Device command 修改本地设备的类型,从而达到伪装的目的。使用如下命令可以读取或修改本地 BR/EDR 设备的类型:

hciconfig hci0 class
# hci0: Type: Primary Bus: USB
# BD Address: 11:22:33:44:55:19 ACL MTU: 310:10 SCO MTU: 64:8
# Class: 0x0c0000
# Service Classes: Rendering, Capturing
# Device Class: Miscellaneous,
sudo hciconfig hci0 class 0x002540
hciconfig hci0 class
# hci0: Type: Primary Bus: USB
# BD Address: 11:22:33:44:55:19 ACL MTU: 310:10 SCO MTU: 64:8
# Class: 0x002540
# Service Classes: Unspecified
# Device Class: Peripheral, Keyboard

另外 ref [2] 是一个在线的 CoD 生成器,可以帮助我们根据选定的设备类型自动生成 CoD 数值。



References

  1. Assigned Numbers for Baseband
  2. Bluetooth Class of Device/Service (CoD) Generator
  3. BLUETOOTH CORE SPECIFICATION Version 5.1 | Vol 3, Part C page 2107, 3.2.4 Class of device

本文转载自微信公众号《安恒信息安全研究院》,如需查看原文,请点击:https://mp.weixin.qq.com/s/TIYvcThrfOC40rqcy-VGCg
