前言

之前一篇我们已经讨论了android arm平台下的ollvm平坦化混淆还原的基本方法,这一篇我们就接着上一篇,继续实战反混淆。

apk样本:douyin9.9.0
so样本:libcms.so
逆向工具:ida



跟进

上一篇末尾我们对Jni_Onload的最外层进行了反混淆,f5之后可以看到,主要调用了sub_10710和sub_23B0两个函数,跟进sub_10710,并没有发现对vm的引用,而在sub_23B0中引用了vm,所以先分析sub_23B0。

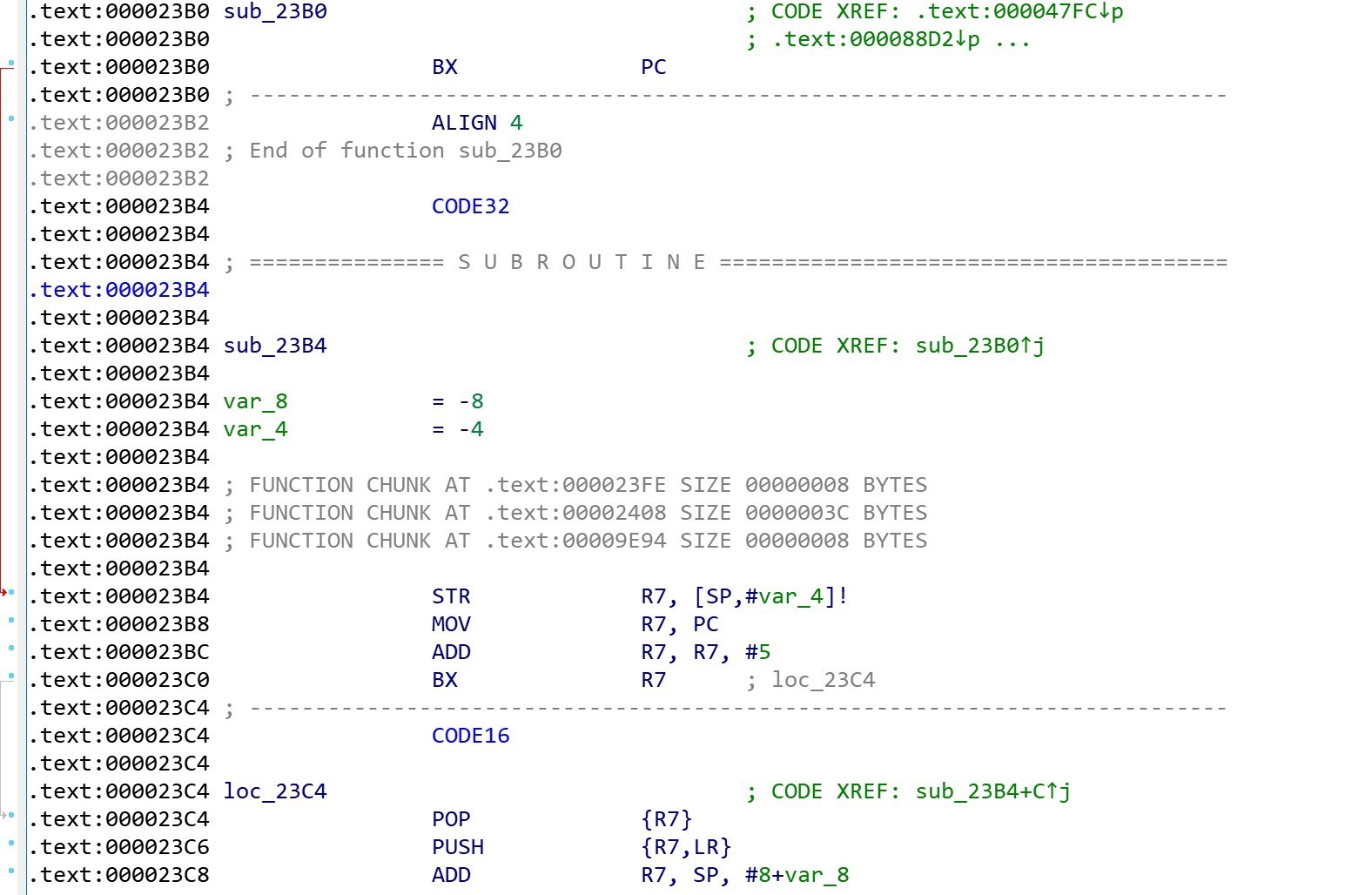

跟进后该函里面是一段简单的混淆数,最终其实是跳转到了sub_23C6处的函数。

sub_23C6中存在这上一篇遇到的常规混淆,利用脚本将其清除之后,可以分析出该函数的作用是跳转到调用sub_23B0的第一个参数的地址,同时将javaVM指针的地址作为第一个参数传入到sub_23C6,通过ida动态调试我们得出sub_23B0的第一个参数为0x2520,所以我们继续,跟进到sub_0x2520。

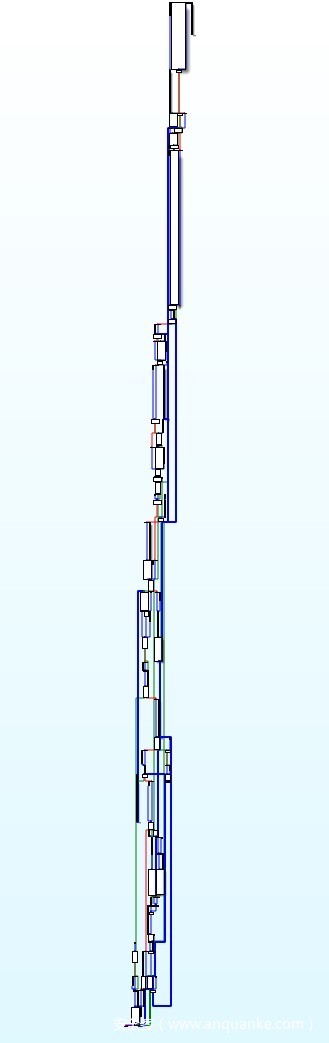

观察该函数cfg和内部特征,可以得出该函数又是经过ollvm平坦化处理,利用之前的去混淆脚本配置好之后进行处理:

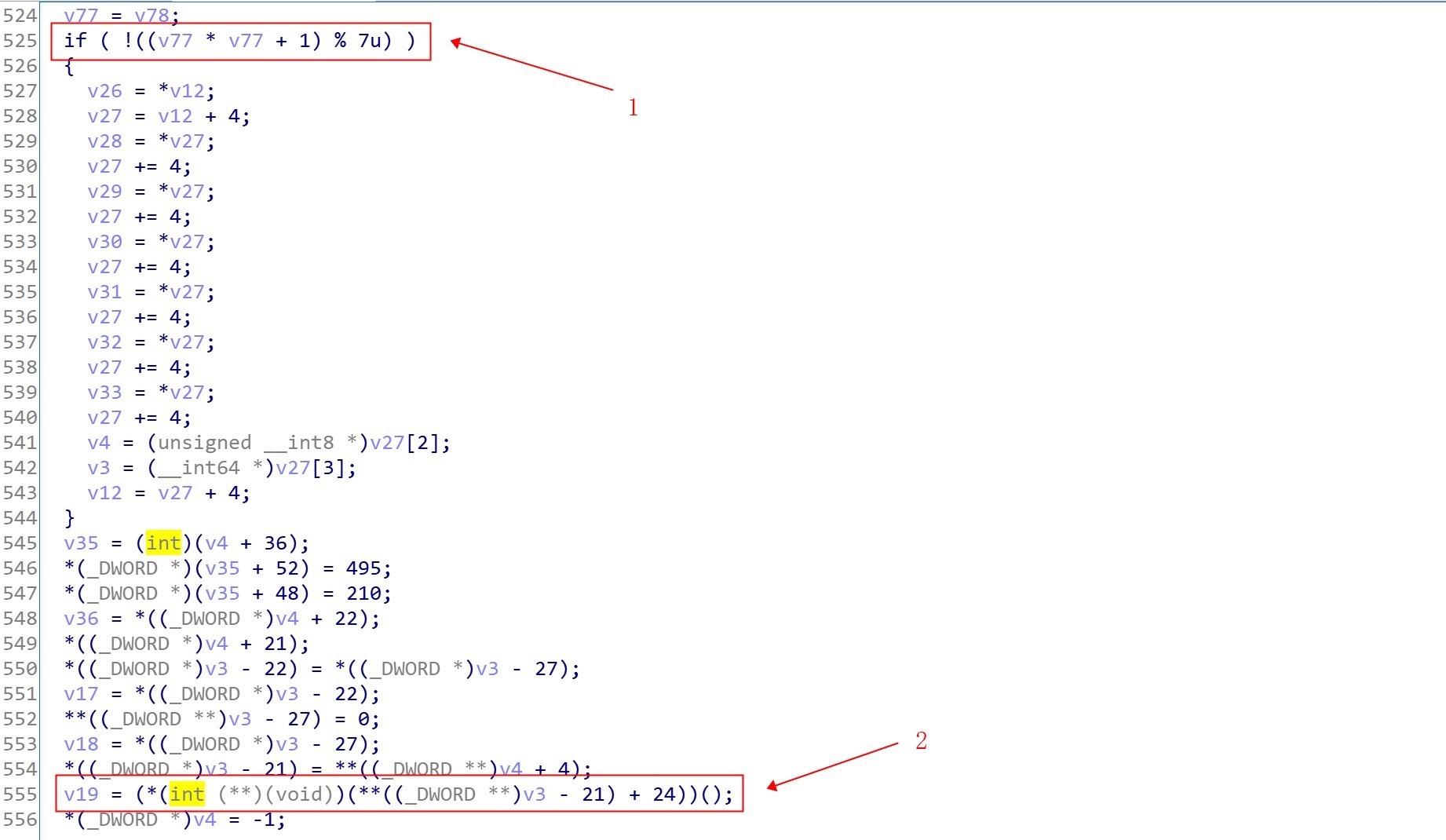

部分f5之后的c代码:

并没有直接找到后面引用到javaVM指针的代码,但是上图2处看结构很可能是调用vm->getEnv,为了进一步优化f5代码和变量之间关系,我们需要进一步处理。可以注意到其中一些分支其实是不会执行的,如上图中1处分支的条件,从数学角度分析该条件不会成立,但ida并不能识别出来,所以我们在符号执行的时候需要特殊处理,去掉这些不会执行的相关块。

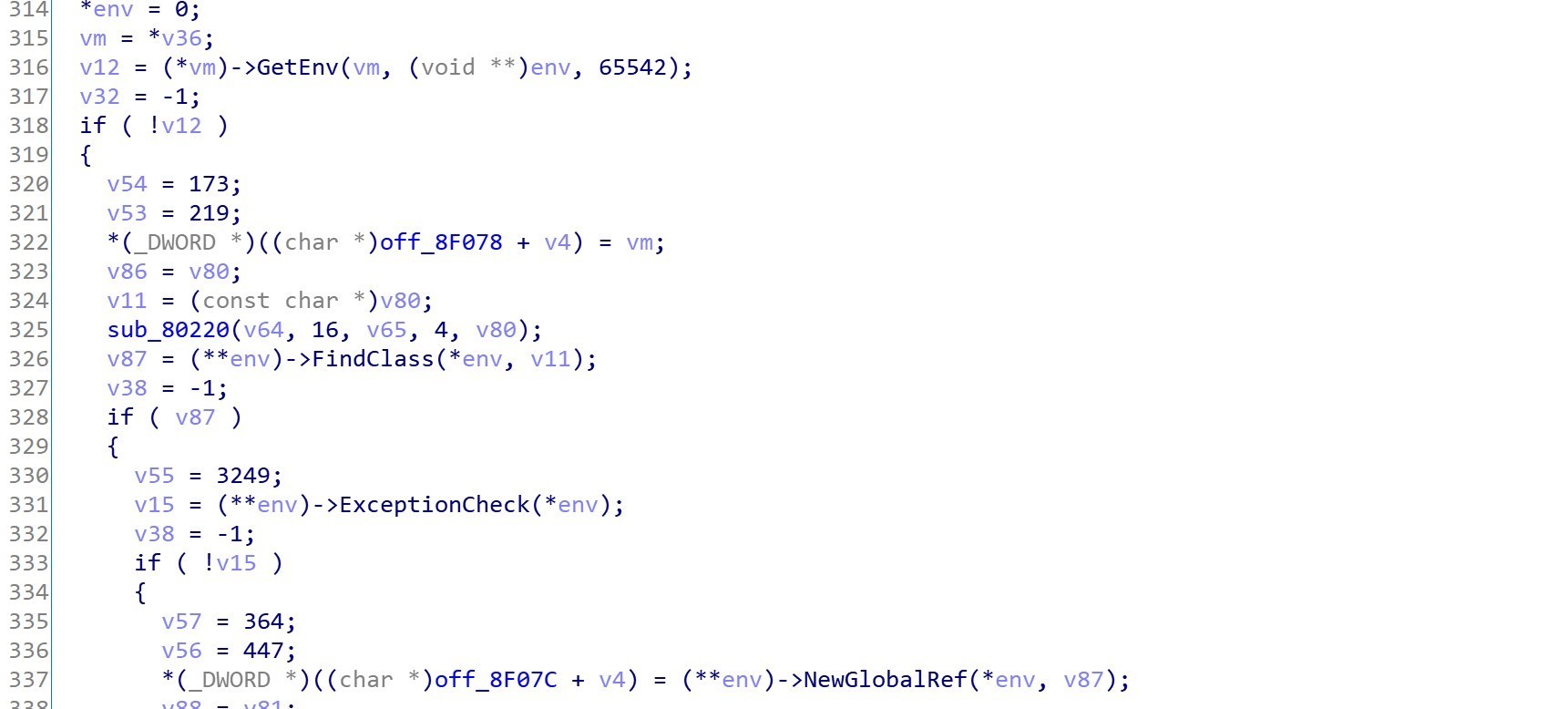

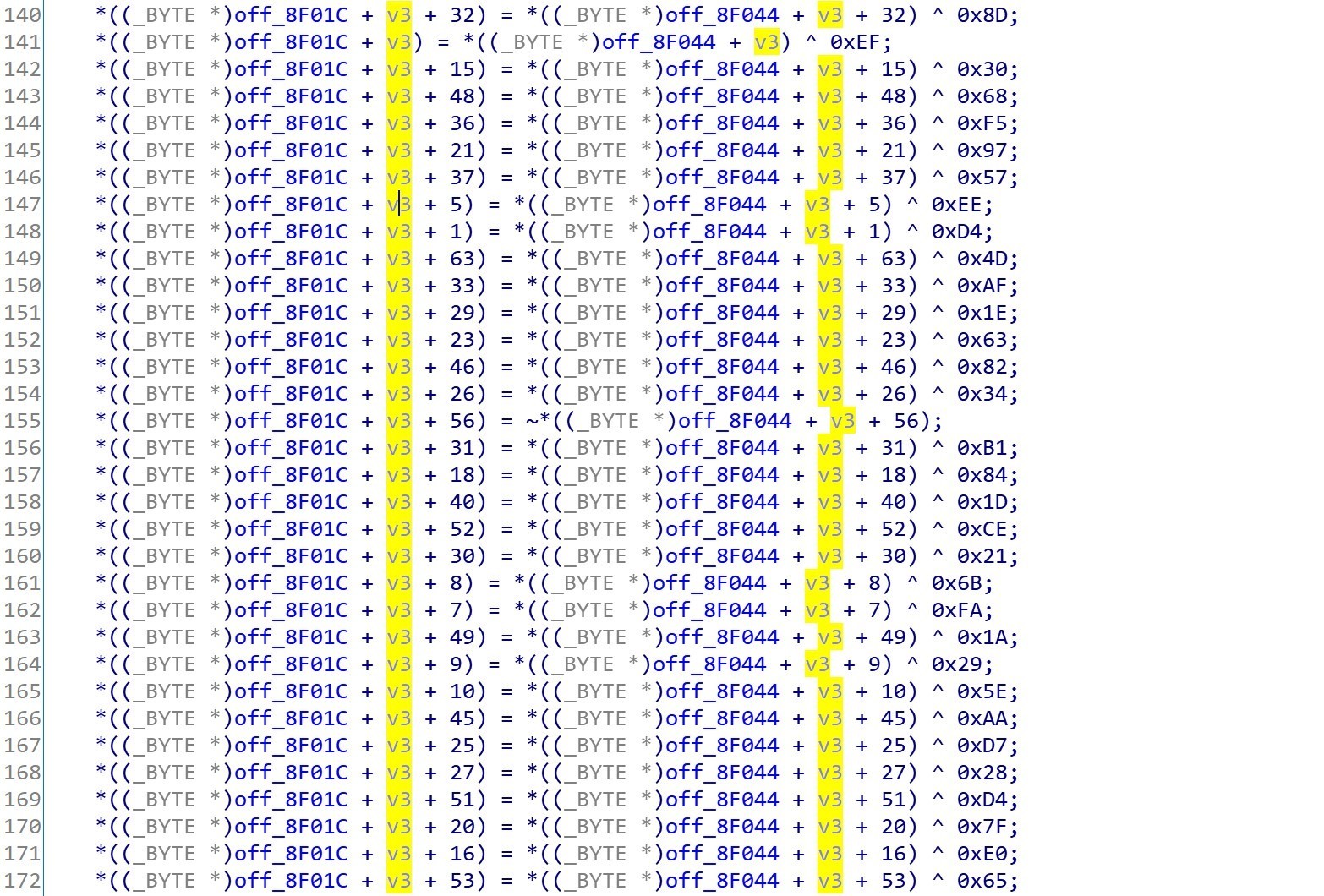

第二次优化处理后:

这次可以看到JavaVM指针被直接引用到,函数执行的流程也基本上一览无遗,该函数里主要对一些全局变量进行解密,解密成用于注册jni方法的字符串或是其他用途的重要数据。

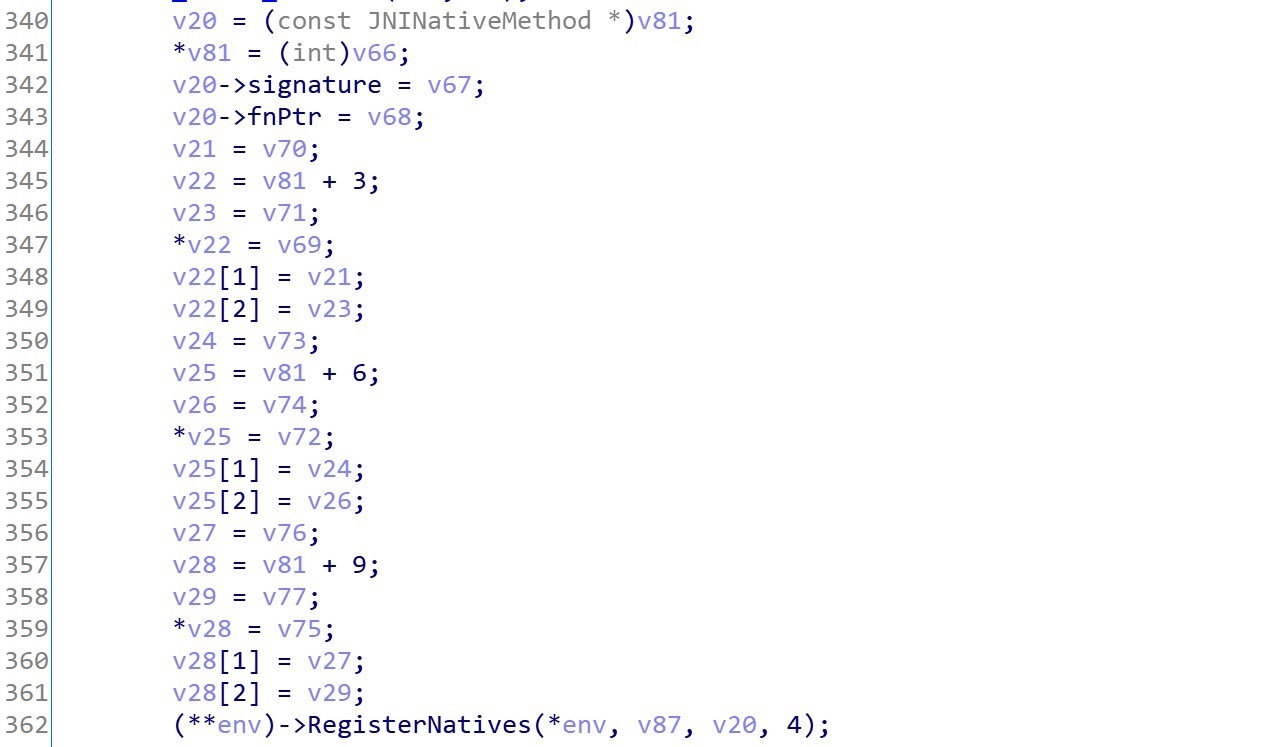

我们找到env->RegisterNatives处,然后通过参数获取到leviathan方法的对应的native函数地址位于0x576dc处。

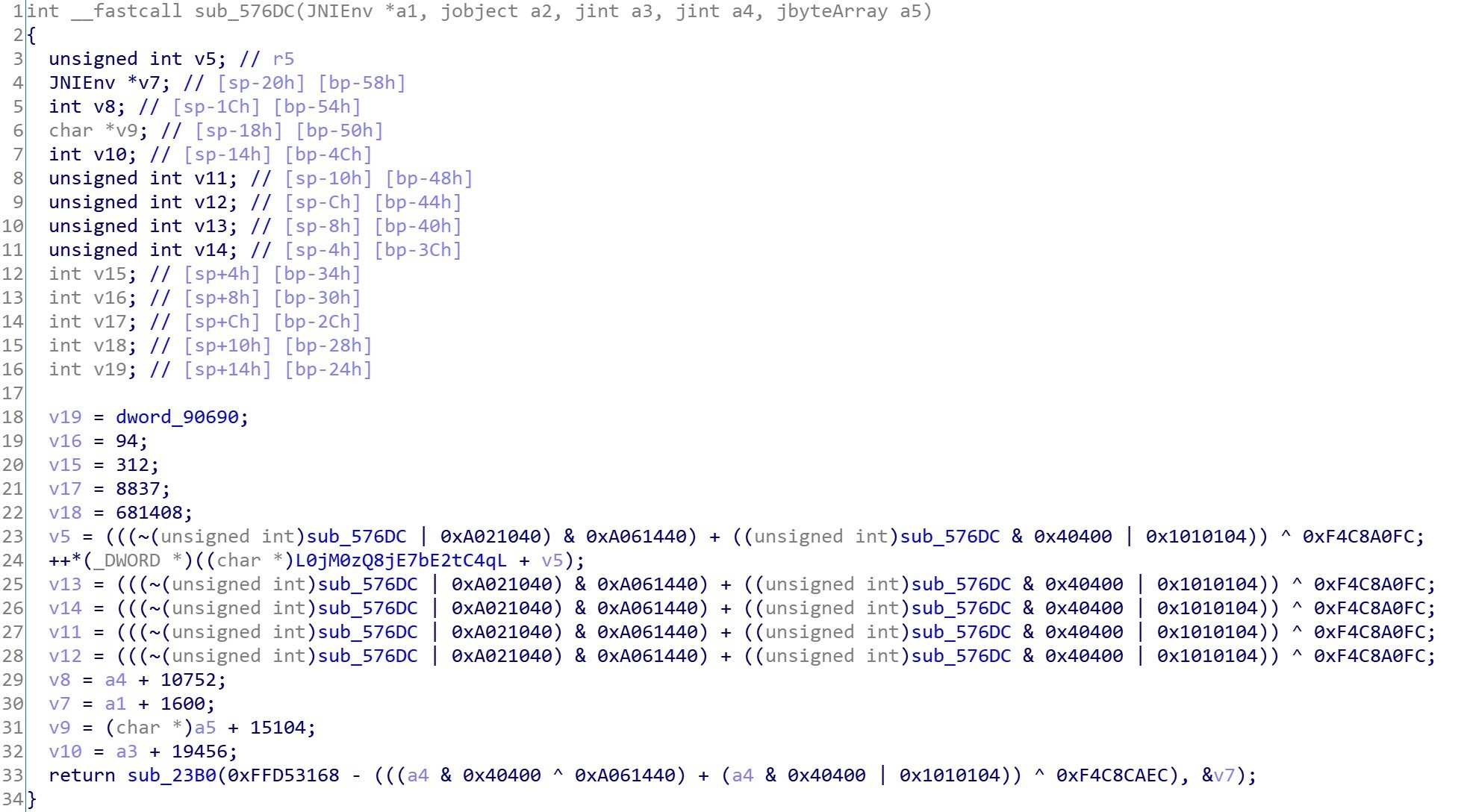

0x576dc同样是和之前一样,存在常规跳转混淆和平坦化混淆,反混淆脚本伺候之:

最后又是调用了sub_23B0这个函数,在前面已经分析过该函数的作用,可以看出,并没有直接将env等一些jni参数直接传入该函数,而是构建了一个可能是数组的结构,将这些参数加上一定的偏移放入该结构,再将该数组地址作为第二个参数传入。

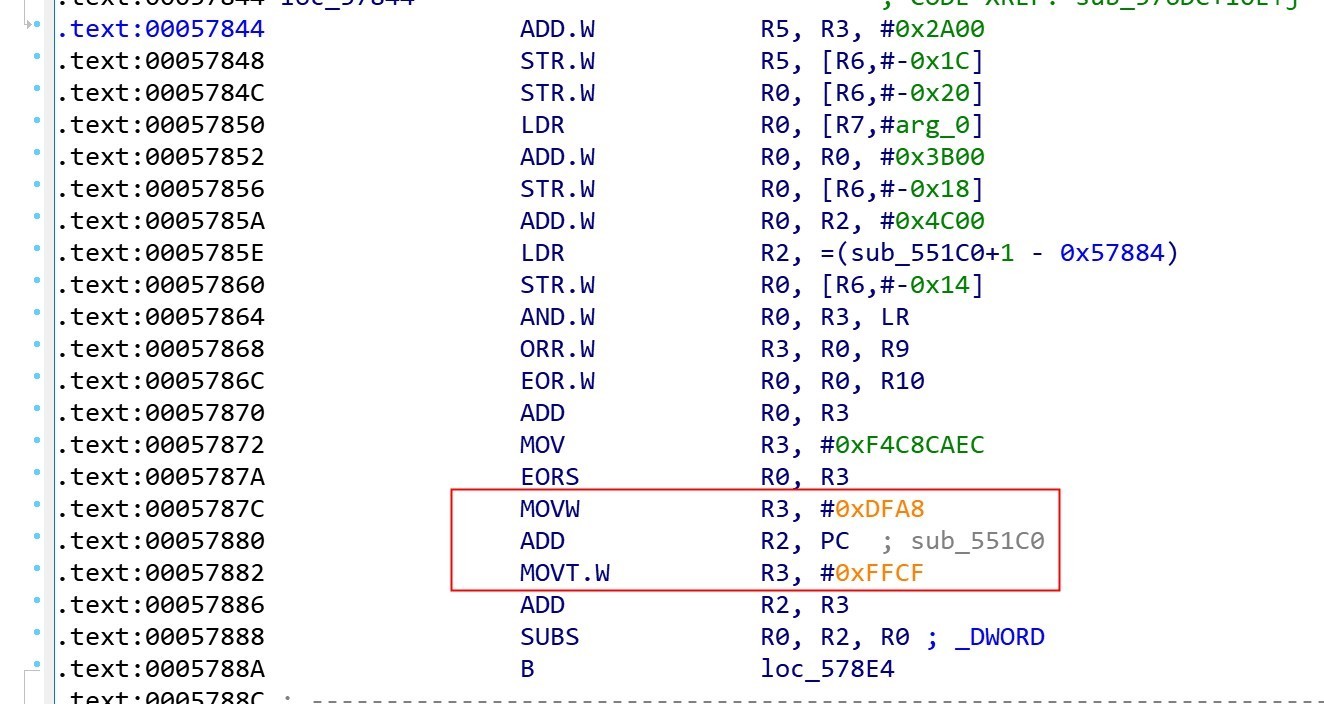

第一个参数表达式其实是一个定值,其值是sub_551c0的地址,不会受到表达式中变量a4影响(大家有兴趣可以验证下)。

进入到sub_551c0,又是ollvm+跳转混淆,老样子,脚本跑一跑。

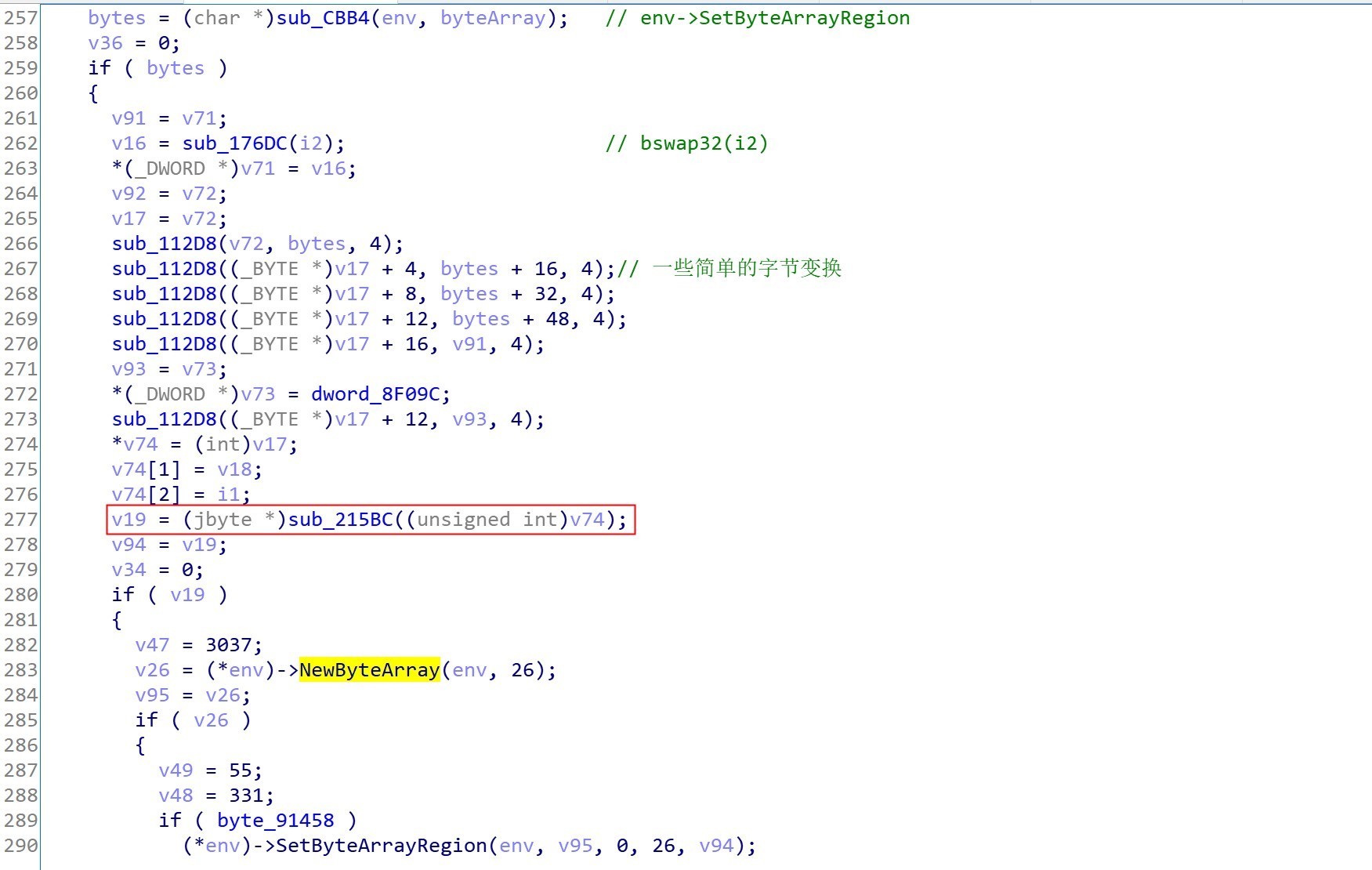

f5之后:

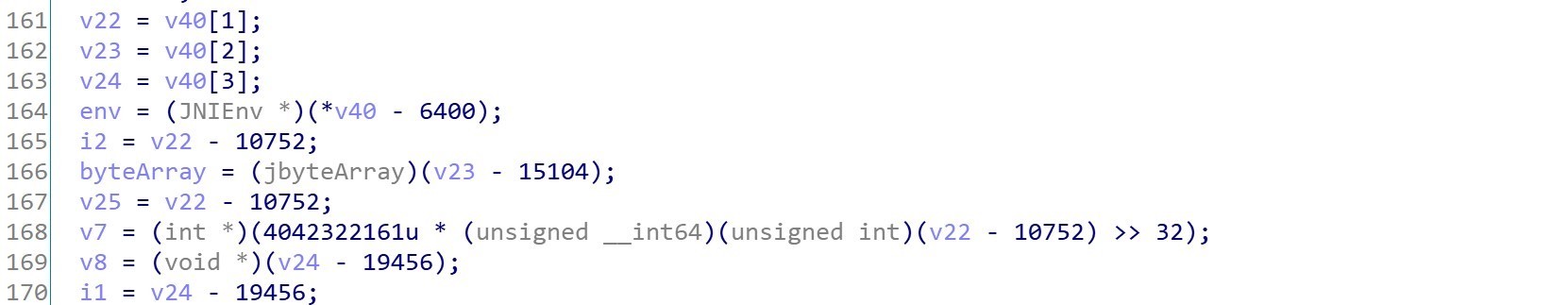

可以看到在上图处取出了jni方法的参数,紧接着,对java层传入的数组和参数i2进行了一些简单的字节变换操作,将变换后的的数组,数组大小以及i1的值作为一个新的结构传入到sub_215BC。从后面调用的jni函数来看,sub_215BC的返回值极可能是最终加密之后的byte数组,所以我们继续跟进去:

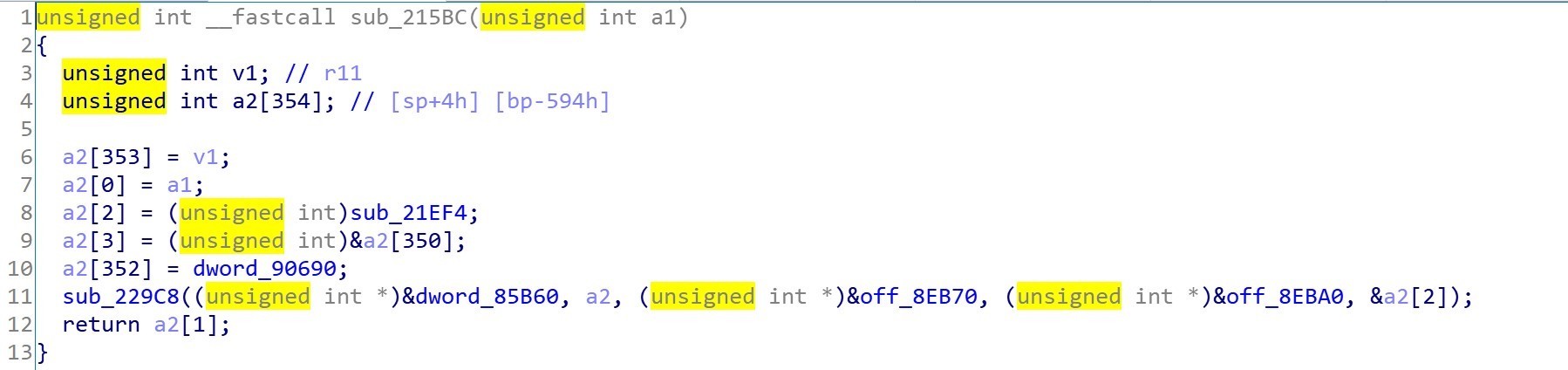

这里我对参数结构进行了一些转换,以便于更好的理解c代码,可以发现参数结构体作为一个数组的成员继续传入到下一层,继续跟进到sub_229C8:

该函数就是加密算法的核心位置了,但乍一看混淆方式貌似和前面的方式不太一样,该函数是纯ARM指令,也就用不了之前的脚本,而且混淆方式也不太像是ollvm,仔细观察这个函数可以发现里面有大量的switch-case跳转表结构,但ida没有识别出来,我们可以自己设置添加跳转表结构:

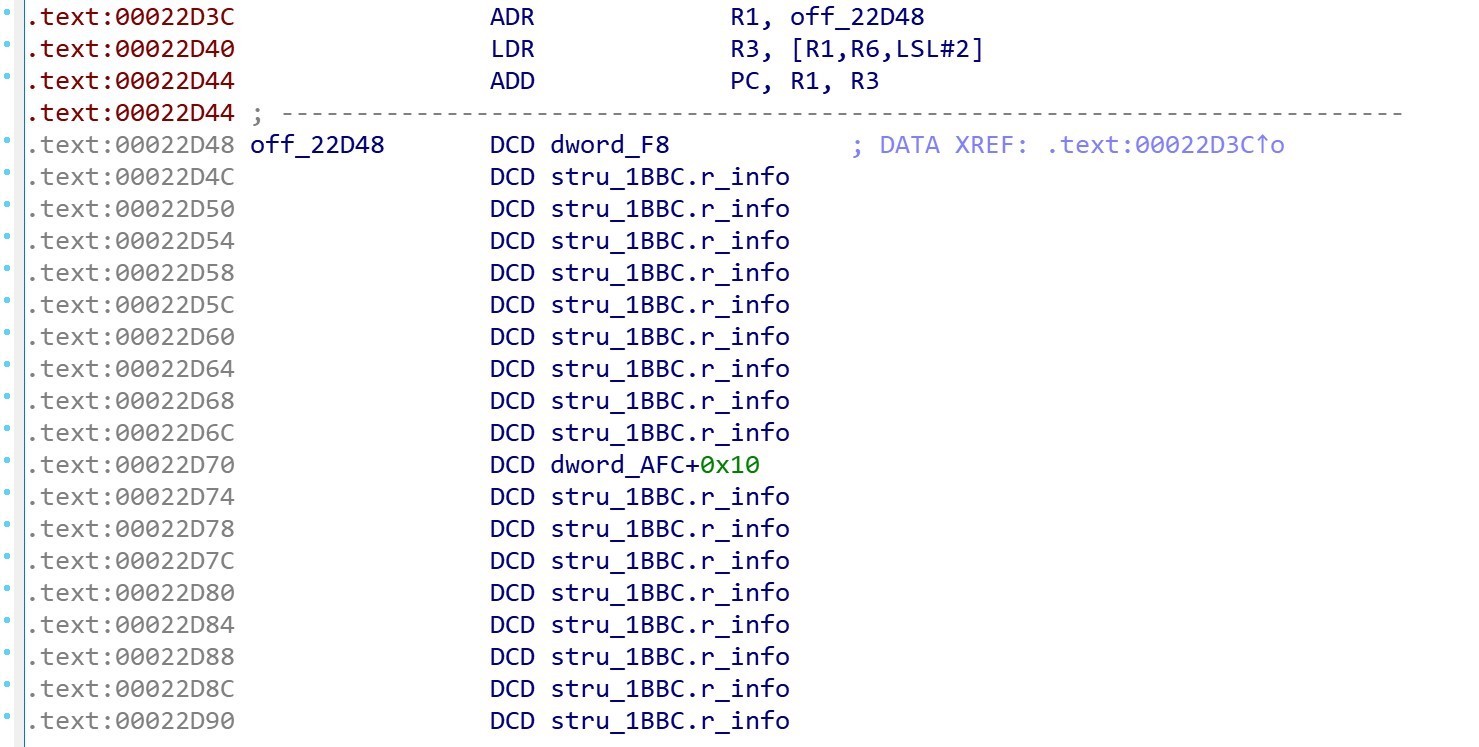

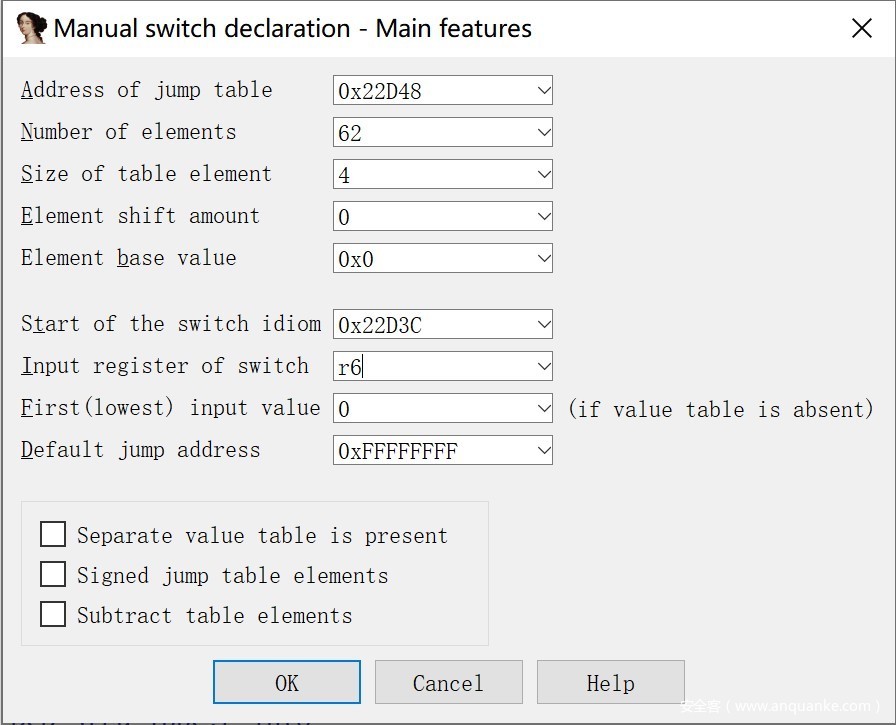

如上图r6是索引值,r1是跳转表基址,r3是跳转表索引到的值,最后跳转的位置即r1+r3。在ida依次选择Edit->Other->Specify switch idiom,为此处配置一个跳转表结构:

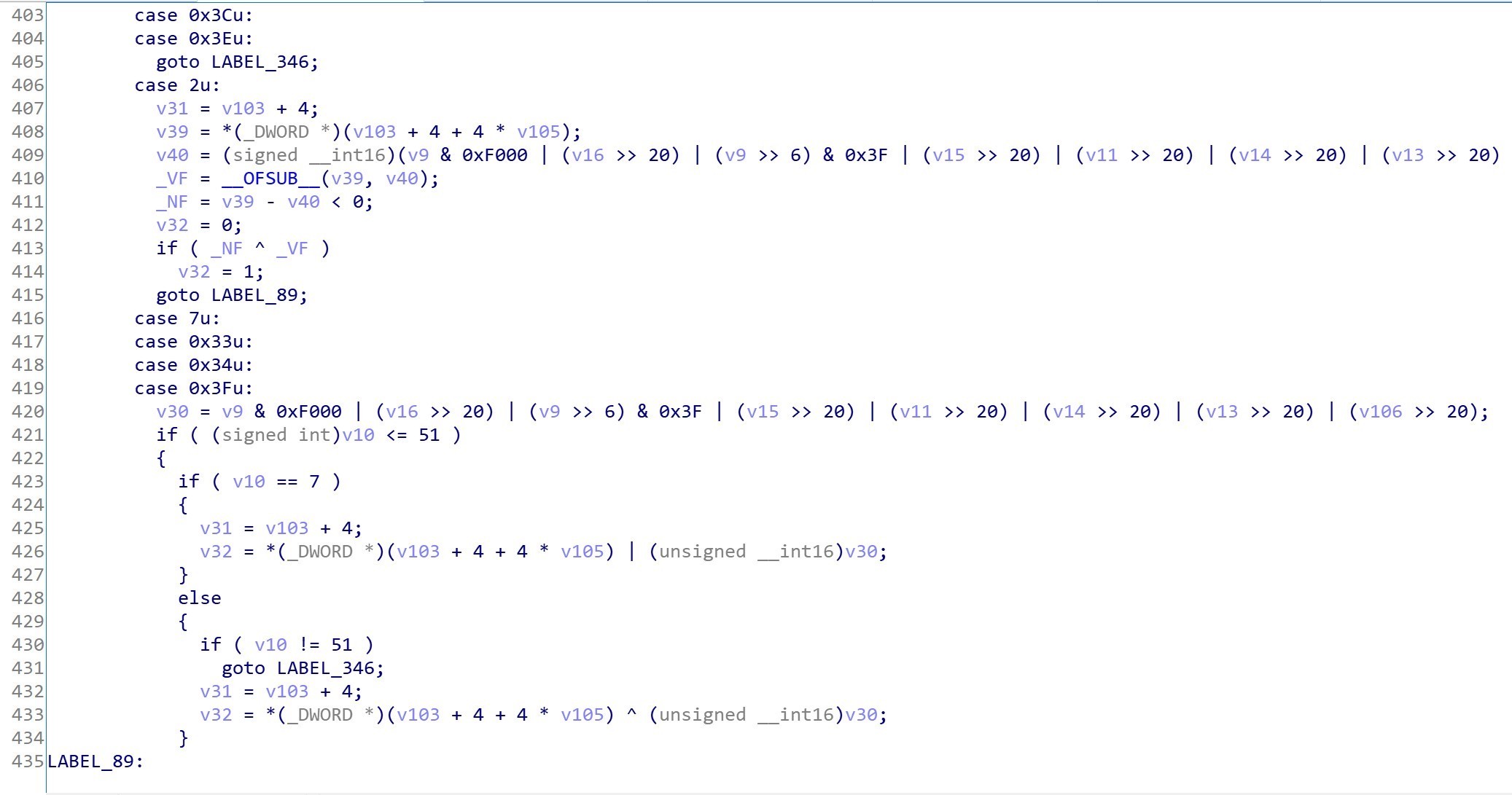

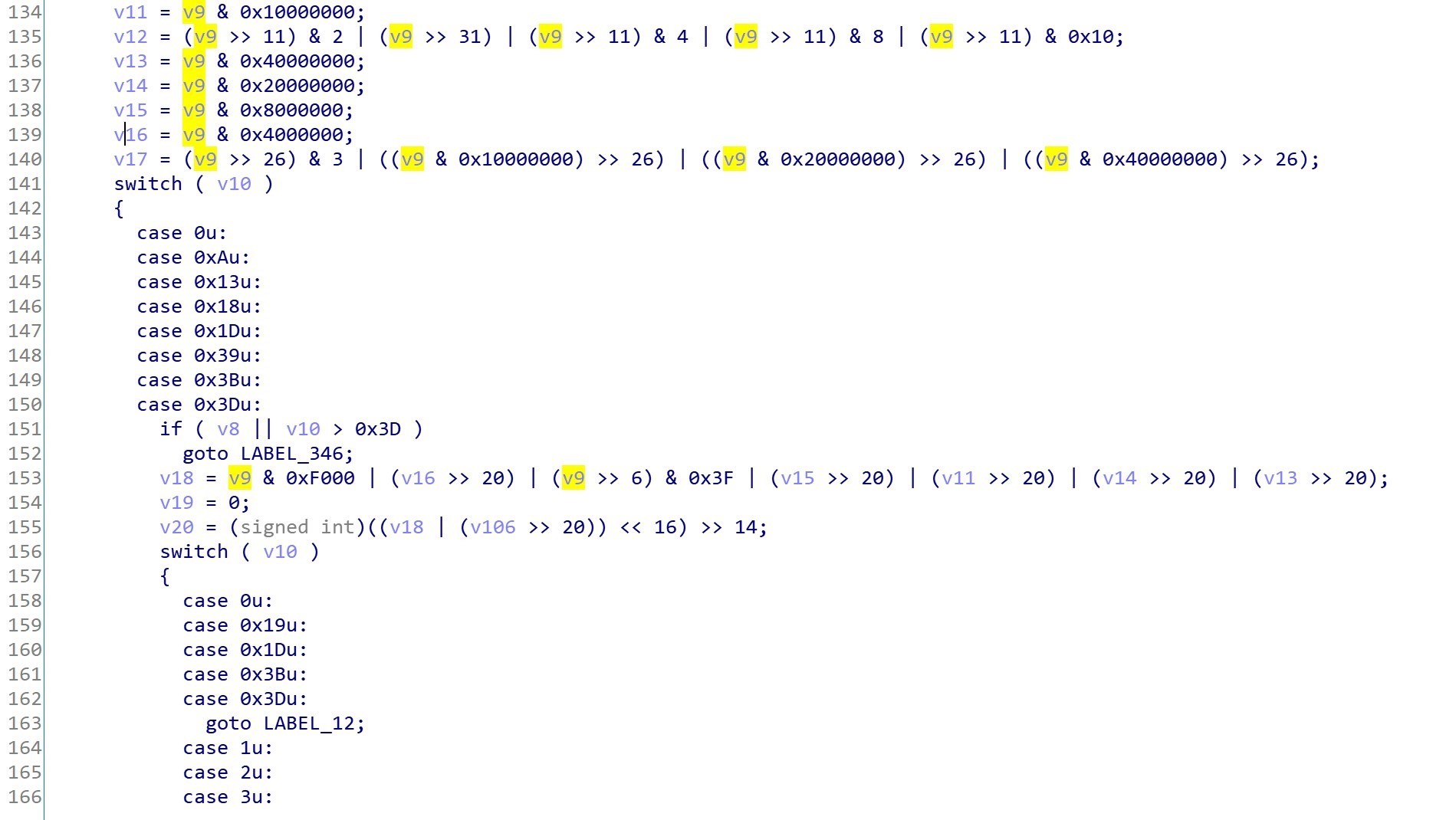

找到所有的跳转表后,便可以f5查看c代码:

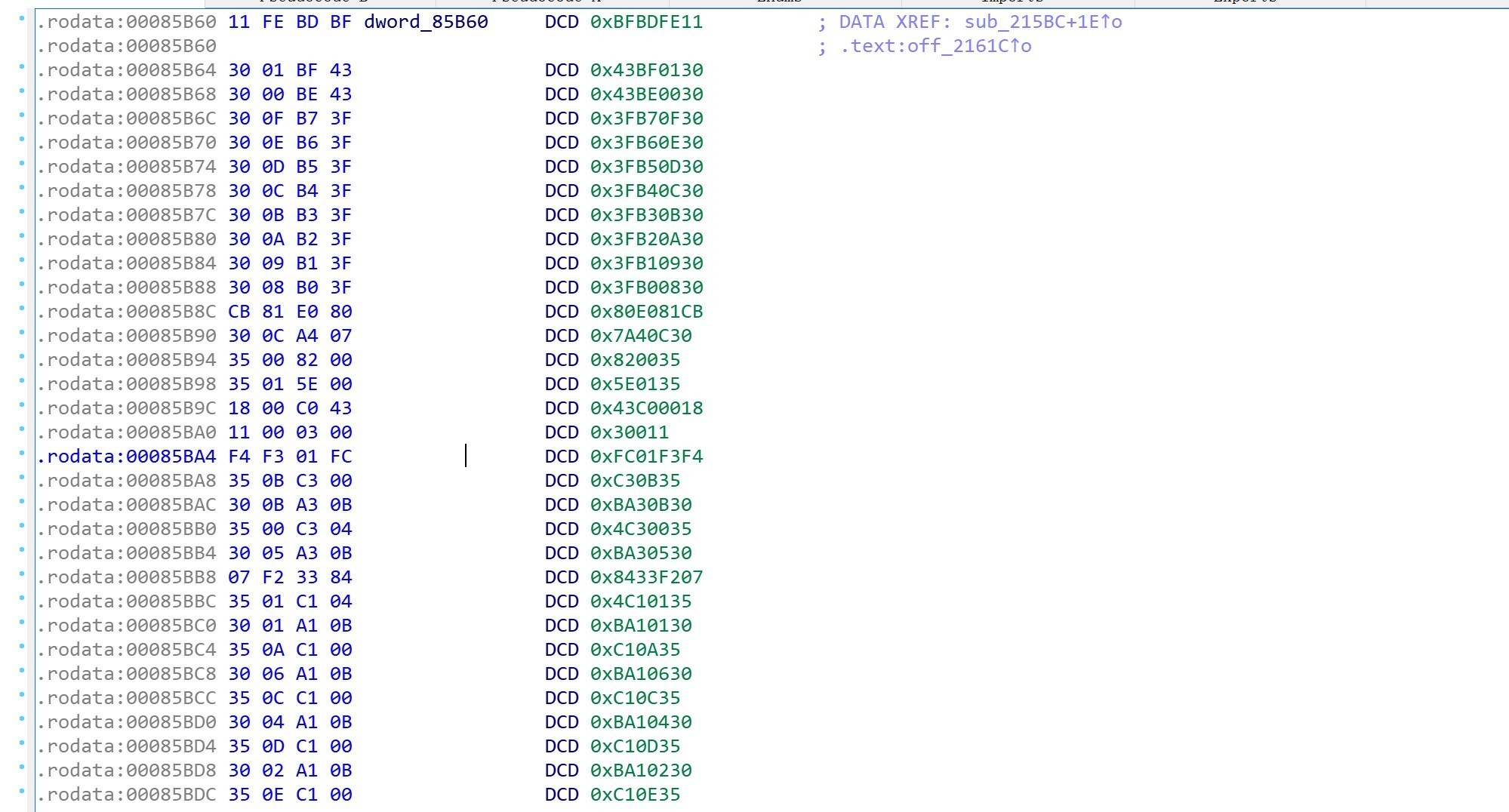

基本上无法解读,但大体上可以知道其结构,while循环内的switch-case结构,但多数case内又嵌套着另一层switch-case结构,形成多层嵌套,所以代码看起来比较复杂。而最外层switch的case索引,是通过读取从dword_85B60起始的一串数据表,再通过转换运算得到。该数据表内的数据相当于一条命令,不同的命令可以执行不同的case组合,完成不同的功能。



用C代码实现流程

还原该算法难度较大,主要是while内switch case循环次数很多,经验证,总共有一万多次循环,如果对每次循环都进行分析的话,工作量可想而知。所以这里可以另辟蹊径,可以试着新建一个c工程,将f5的伪代码复制出来,同时再构建一个与当前程序执行环境相同的内存环境,直接脱机运行:

    FILE* fp = fopen("libcms-dump", "rb");
    if (!fp)return-1;
    fseek(fp, 0L, SEEK_END);
    int size = ftell(fp);
    //将dump下来的so放入到申请的内存里
    pBuf = new char[size] {0};
    fseek(fp, 0L, SEEK_SET);
    fread(pBuf, size, 1, fp);
    fclose(fp);
    //对so进行数据重定位修复,ori_addr是dump so时,so的加载基址
    relocation(pBuf, ori_addr);
    const char* data="b6a274acedea791afce92a344ccdd80d00000000000000000000000000000000063745505e61c692b79747ec710f8a3100000000000000000000000000000000";
    int ts = 1583457688;
    unsigned char* pBuf3 = (unsigned char*)malloc(64);
    HexStrTobytes((char*)data, pBuf3);
    int swapts = _byteswap_ulong(ts);
    char* pBuf2 = (char*)malloc(20);
    sub_112D8((uint8*)pBuf2, pBuf3, 4);
    sub_112D8((uint8*)pBuf2+4, pBuf3+16, 4);
    sub_112D8((uint8*)pBuf2+8, pBuf3+32, 4);
    sub_112D8((uint8*)pBuf2+12, pBuf3+48, 4);
    sub_112D8((uint8*)pBuf2+16, (unsigned char*)&swapts, 4);
    sub_112D8((uint8*)pBuf2 + 12, (unsigned char*)pBuf+0x8f09c, 4);
    MYINPUT input2 = { pBuf2,20,-1 };
    unsigned int a2[354] = { 0 };
    a2[0] = (unsigned int)&input2;
    a2[2] = (unsigned int)&pBuf[0x21ef5];
    a2[3] = (unsigned int)&a2[350];
    a2[352] = pBuf[0x90690];
    MYINPUT* pInput = &input;
    sub_229C8((unsigned int*)&pBuf[0x85b60], a2, (unsigned int*)&pBuf[0x8eb70], (unsigned int*)&pBuf[0x8eba0], &a2[2]);

因为该代码内用到了很多的全局变量,很多变量都是在app运行后才开始解密,我们也没有对那些代码进行分析,所以需要将app运行到sub_229c8时的整个libcms.so的内存dump出来,可以通过xposed+cydia或是frida hook sub_229c8来实现dump,同时记录下其加载基址,因为android平台pic(位置无关代码)编译的原因,所有全局变量的引用都是通过got(全局偏移表)完成的,加载器会根据加载基址来修正,并向got填入正确的全局变量的地址。当我们自己实现该函数功能,申请一段内存pBuf来存放so数据,把got内全局变量的地址修正到pBuf的位置,如某重定位数据a=S,app运行时的基址是A,pBuf的地址是B,则重定位a的值为S-A+B,这样便相当于从pBuf处加载so。

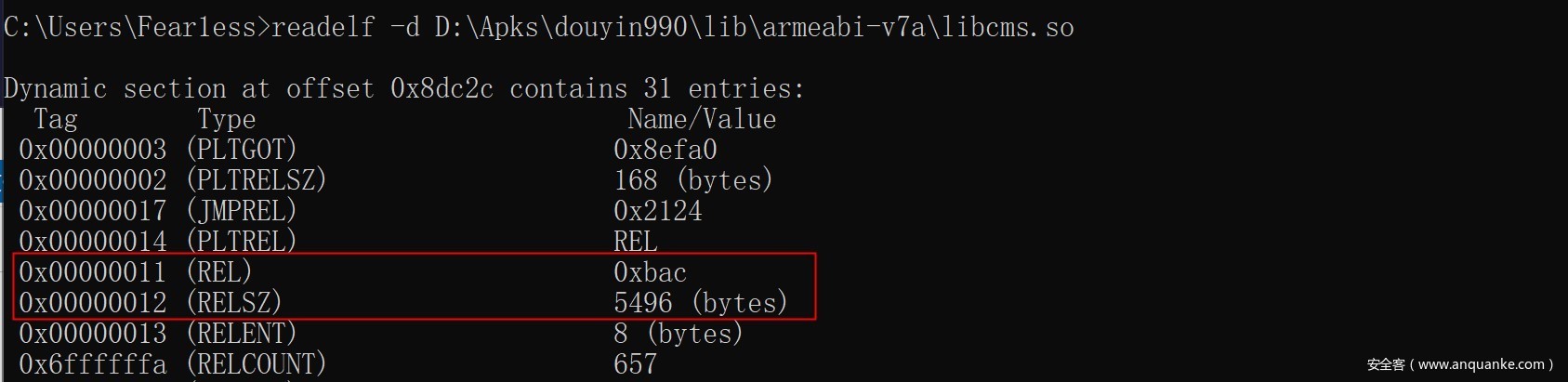

通过readelf -D 获取数据重定位信息:

对数据进行重定位:

void relocation(char* bytes,uint32 ori_addr)
{
    uint32 new_addr = (uint32)bytes;
    unsigned int reldyn_start = 0xbac + new_addr;
    size_t reldyn_size = 5496;
    Elf32_Rel* pRel = (Elf32_Rel*)reldyn_start;

    //relocation for .rel.dyn
    for (int i = 0; i < reldyn_size / sizeof(Elf32_Rel); ++i)
    {
        uint8 relType = (pRel->r_info)&0xff;
        if (relType == R_ARM_RELATIVE || relType == R_ARM_GLOB_DAT)
        {
            *(uint32*)(bytes + pRel->r_offset) = *(uint32*)(bytes + pRel->r_offset) -ori_addr + new_addr;
        }
        pRel += 1;
    }
}

在sub_229c8内有多处函数调用,同样需要把这样函数复制出来实现,需要注意的时这个地方:

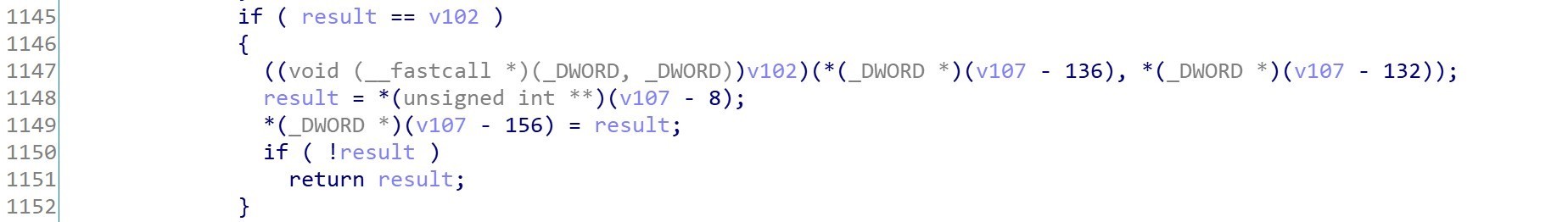

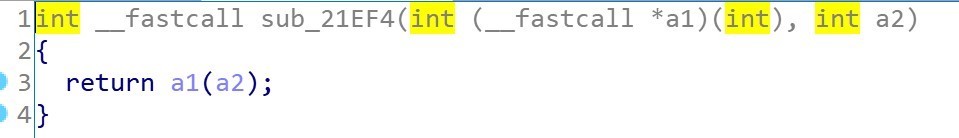

1147行是一个函数调用,v102的值分析后得出是sub_21ef4地址,其功能也很简单:

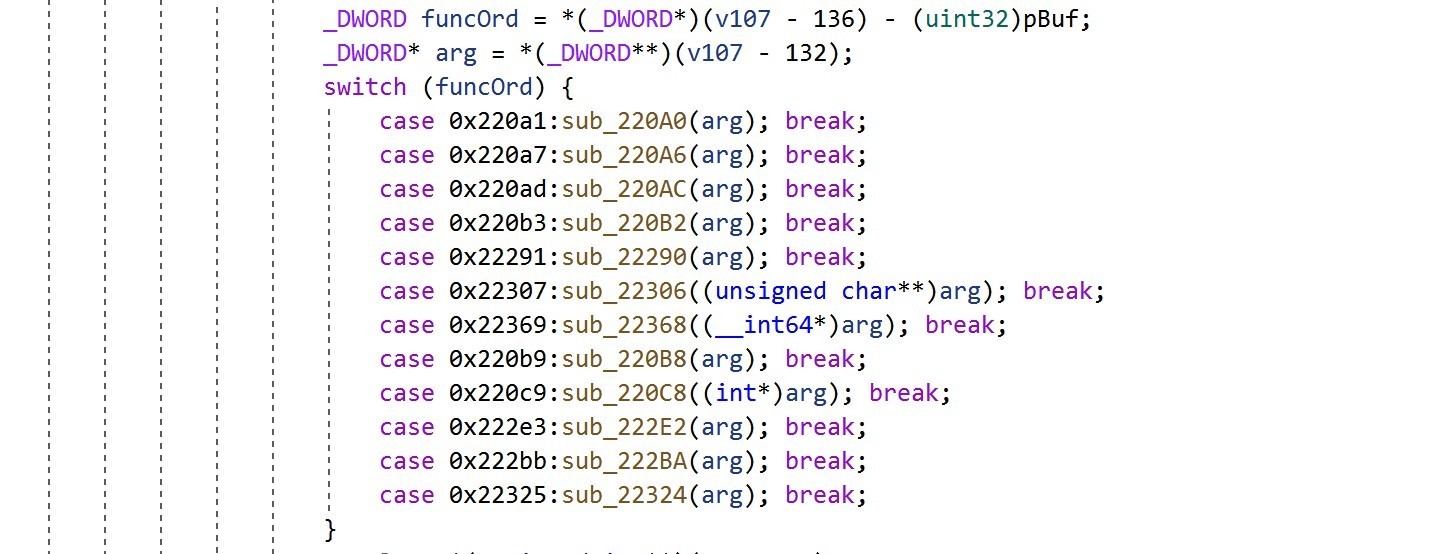

考虑到a1可能有多个不同值,所以通过hook sub_21ef4,来获取所有app运行用到的a1的值,之后找到所有a1指向的函数并复制出来实现:

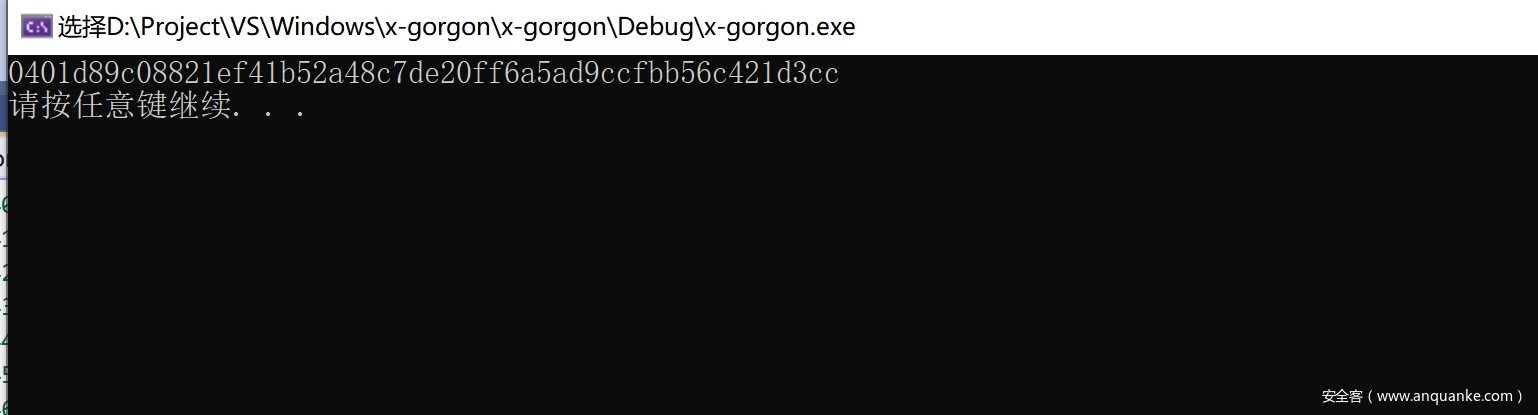

这样我们直接运行代码:

成功获取返回值,为了验证正确性,将我们程序得到的结果放入到请求参数中,可以正常返回数据!!!

当然小弟我也是最后也是用了些偷投机取巧的方式实现了算法脱机,有耐心或是牛逼的同学可以试着直接逆向出算法。。遇到问题大家可以交流一番。。



总结

对于这次逆向,总体上ollvm混淆强度不大,可以通过反混淆脚本还原算法流程,算法核心位置的混淆比较难还原,需要一定技术水平或耐心,后面有时间的话我也会试着完整还原,敬请关注哈!!
