0x00 前言

在2019年Pwn2Own Tokyo比赛中,有研究人员使用了TP-Link Archer A7中的一个命令注入漏洞,本文介绍了该漏洞的具体细节。

该漏洞位于tdpServer/usr/bin/tdpServer)守护进程中,这是运行在TP-Link Archer A7(AC1750)路由器上的一个进程,这款设备的硬件版本号为5,采用MIPS架构,固件版本为190726。攻击者必须处于路由器的LAN网络中才能利用该漏洞,但利用过程不需要经过身份认证。漏洞利用成功后,攻击者可以以root权限执行任意命令,包括下载和执行二进制程序。该漏洞对应的编号为CVE-2020-10882,TP-Link官方发布了A7(US)_V5_200220版固件,修复了该漏洞。

本文研究的固件版本为190726,涉及到的所有函数偏移地址及代码片段均以/usr/bin/tdpServer作为参考。



0x01 tdpServer

tdpServer进程的监听地址为0.0.0.0,使用UDP端口20002。目前我们尚未完全澄清该守护进程的所有功能,但这并不影响漏洞利用。该进程似乎是用来建立TP-Link移动应用以及路由器之间的桥梁,以便用户能从移动应用端控制路由器。

该进程会使用UDP数据包与移动应用通信,数据包载荷经过加密处理。我们还原出了数据包格式,如下所示:

图1. 逆向出的tdpServer数据包格式

数据包类型用来决定守护进程中哪个服务将会被调用。如果类型为1,则进程会调用tdpd服务,该服务将简单返回带有特定TETHER_KEY哈希值的响应数据包。由于这与漏洞不相关,因此我们并没有深入分析这方面内容。

其他可能使用的类型值为0xf0,该值将会调用onemesh服务,这也正是漏洞所在的服务。

OneMesh似乎是TP-Link在最近几款路由器最新固件中引入的一种专有mesh(网格)技术。

关于数据包中其他字段的功能,大家可参考上图中的注释部分。



0x02 漏洞成因

当设备启动时,首先会调用的第一个相关函数就是tdpd_pkt_handler_loop()(offset 0x40d164),该函数会在20002端口上打开UDP监听socket。当收到数据包时,该函数会将数据包传递给tpdp_pkt_parser()0x40cfe0),后者对应的代码片段如下所示:

图2. tdpd_pkt_parser()代码片段1

在第一个代码片段中,可以看到解析函数首先会检查UDP socket反馈的数据包大小是否大于等于0x10(该值为头部结构的大小),随后,该函数会调用tdpd_get_pkt_len()0x40d620),后者会返回数据包头部中声明的数据包大小(len字段)。如果数据包长度超过了0x410,则该函数会返回-1

最后,解析函数会调用tdpd_pkt_sanity_checks()0x40c9d0),执行最后一个检查步骤。该步骤涉及到2处验证,这里为简洁起见,我们没有列出相关代码。代码首先会检查数据包版本(version字段,即数据包的第1个字节)是否等于1,然后使用自定义的校验和函数(tpdp_pkt_calc_checksum(),offset 0x4037f0)来计算数据包的校验和。

为了更好理解这个过程,我们来看一下calc_checksum()函数,如下所示,该函数是lao_bomb漏洞利用代码中的一个函数。这个函数理解起来比较简单,因此我们没有直接放出tpdp_pkt_calc_checksum()的代码。

图3. lao_bomb利用代码中的calc_checksum()函数

校验和计算过程其实比较简单。首先,代码会将数据包checksum字段的值设置为一个魔术值0x5a6b7c8d,然后使用了reference_tbl(大小为1024字节的一张表),以便处理整个数据包(包括头部)来计算校验和。

当检查完校验和,一切正确后,tdpd_pkt_sanity_checks()会返回0,然后再回到tdpd_pkt_parser()后续代码。

图4. tdpd_pkt_parser()代码片段2

这里代码会检查数据包的第2个字节(type字段),判断该字段是否等于0tdpd)或者0xf0onemesh)。在下一个分支中,代码还会检查全局变量onemesh_flag是否设置为1(这也是默认值)。我们需要跟进这个分支,然后我们会进入onemesh_main()函数(0x40cd78)。

这里为了简洁起见,我们并没有列出onemesh_main()的代码。该函数的任务是根据数据包的opcode字段来调用另一个函数。为了执行到存在漏洞的函数,opcode字段值必须设置为6flags字段值必须设置为1。在这种情况下,代码会调用onemesh_slave_key_offer()函数(0x414d14)。

这也是我们发现的存在漏洞的函数,并且代码比较长,我们只列出了相关的部分代码。

图5. onemesh_slave_key_offer()代码片段1

onemesh_slave_key_offer()的第1个代码片段中,可以看到代码会将数据包载荷传递给tpapp_aes_decrypt()0x40b190)。这里我们就不展示这个函数代码了,大家根据函数名及参数很容易能猜出该函数的功能。该函数会使用AES算法来解密数据包载荷,密钥为TPONEMESH_Kf!xn?gj6pMAt-wBNV_TDP

lao_bomb利用代码中的加密过程比较复杂,后面我们会详细说明。

现在,我们可以先认为tpapp_aes_decrypt已经成功解密处数据包,因此可以转到onemesh_slave_key_offer()中其他相关代码:

图6. onemesh_slave_key_offer()代码片段2

在这个代码片段中,当调用其他函数后(主要是关于onemesh对象的初始化操作),代码开始解析实际的数据包载荷。

代码希望处理的载荷为JSON对象,格式如下所示:

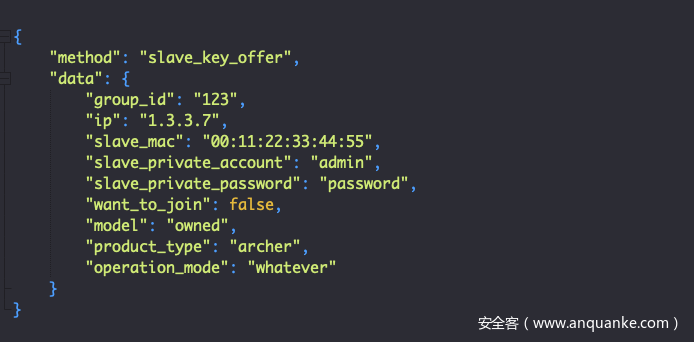

图7. onemesh_slave_key_offer()涉及的典型JSON载荷

在图6中,我们可以看到代码首先会获取method JSON键值,然后开始解析data JSON对象。

如下代码片段所示,data对象的每个键都会被顺序处理。如果所需的某个键不存在,函数就会直接退出。

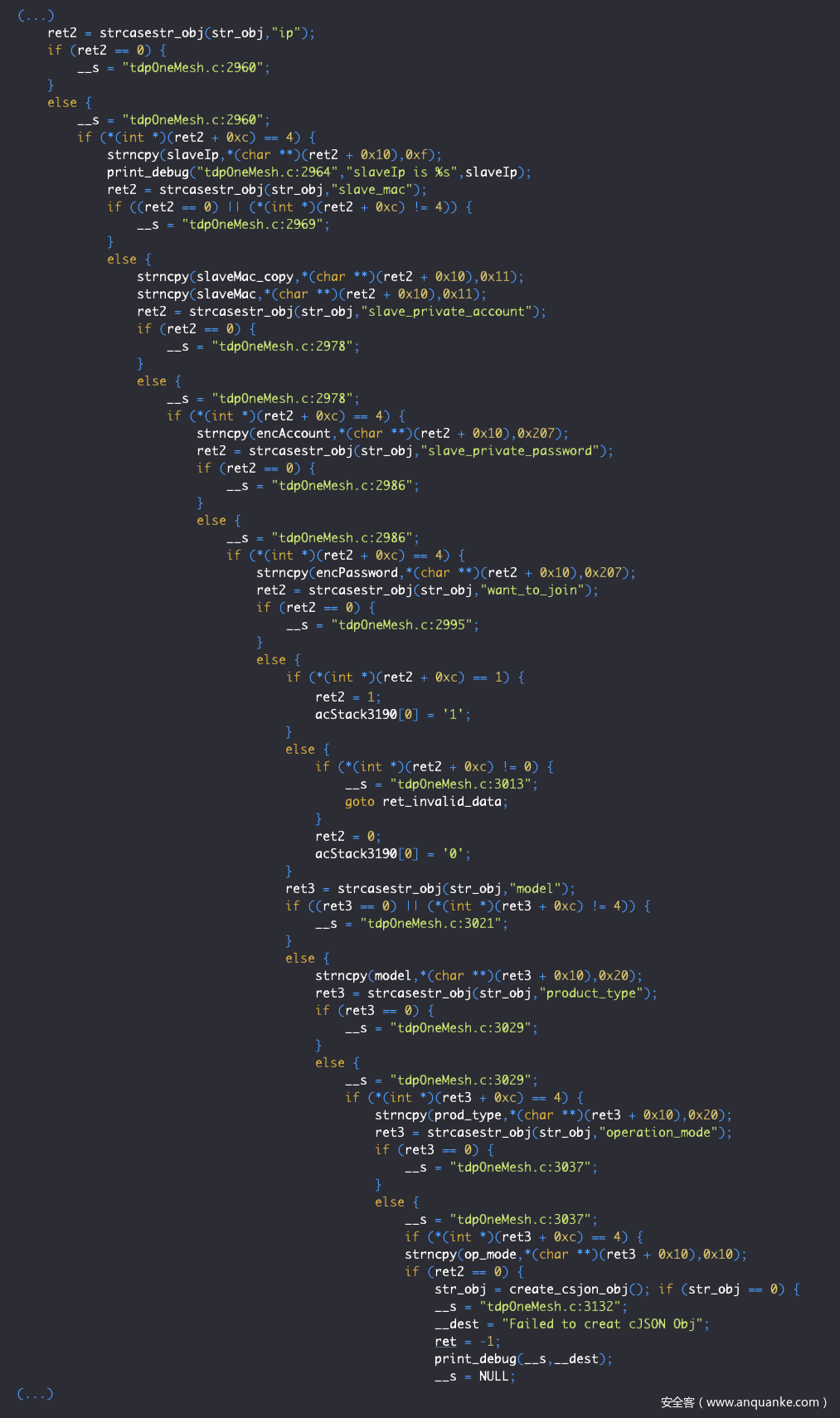

图8. onemesh_slave_key_offer()代码片段3

如上图所示,每个JSON键的值都会被解析,然后拷贝到一个栈变量中(如slaveMacslaveIp等)。

解析完成JSON对象后,函数会调用create_csjon_obj()0x405fe8),开始准备响应数据包。

从此处开始,函数会对收到的数据执行各种操作。比较关键的部分如下所示:

图9. onemesh_slave_key_offer()代码片段4

这正是漏洞存在的位置。回到上文图8处,我们可以看到JSON键slave_mac的值会被拷贝到栈变量slaveMac中。在图9中,slaveMac会被sprintf拷贝到systemCmd变量中,后者会被传递给system()函数。



0x03 漏洞利用

执行到漏洞函数

首先我们需要澄清如何让进程执行到这个命令注入位置。经过反复试验后,我们发现如果发送图7所示的JSON结构,那么进程总会执行到存在漏洞的代码路径。更具体一些,对应的方法必须为slave_key_offer,且want_to_join必须为false,其他值可以任意选择(虽然字段中如果使用了除slave_mac之外的其他特殊字符,可能导致漏洞函数提前退出,不处理我们的注入请求)。

对于数据包头,如前文所述,我们必须将type设置为0xf0opcode设置为6flags设置为1,并且要正确填充checksum字段。

加密数据包

如前文所述,数据包会使用AES算法进行加密,密钥固定为TPONEMESH_Kf!xn?gj6pMAt-wBNV_TDP。然而这里还有一些信息需要补充。该算法采用CBC模式,IV为固定值:1234567890abcdef1234567890abcdef。此外,尽管设备使用的是256位密钥及IV,算法实际使用的是AES-CBC,密钥为128位,因此有一半密钥及IV并没有被使用。

实现代码执行

现在我们已经知道如何执行到存在漏洞的代码路径,我们能否发送带有命令的一个数据包,实现代码执行?这里我们需要解决两个问题:

1、strncpy()只会拷贝slave_mac_info中的0x11个字节,将其拷贝到slaveMac变量,其中还包括用作结尾的null字节。

2、由于slaveMac中的值被单引号和双引号封装,因此我们需要执行一些转义操作。

考虑到这2个限制条件,我们实际可用的空间非常有限。

为了转义参数,执行载荷,我们需要添加如下字符:

';<PAYLOAD>'

这里我们浪费了3个字符空间,因此只剩下13个字节来构造载荷,这种情况下我们几乎不可能执行有意义的命令。

此外,经过测试后,我们发现可用空间实际上会被限制为12个字节。这里我们并不清楚具体原因,但似乎与字符转义有关。

我们的解决方案是多次触发bug,在目标设备上逐字符构建所需的命令文件。然后在最后一次触发bug时,我们将命令文件作为shell脚本来执行。然而即使采用这种方式,整个过程也比我们想象中的要难。

比如,如果我们想将字符a附加到名为z的文件中,我们可以简单执行如下命令:

cat 'a'>>z

现在即使这种简单场景也需要使用10个字节。

如果想写入数字,那么就无法使用上述方式。这是因为shell会将数字解析为文件描述符。同样,.或者;之类的特殊字符也会被shell解释,无法使用上述方法。为了处理这些情况,我们需要执行如下命令:

printf '1'>x

大家可能会注意到,上述命令不会将字符附加到已有文件中,而是会创建名为x的一个新文件(覆盖已有该名称的任意文件),文件内容仅包含字符1。由于这个载荷已占用12个字节,因此我们无法再添加>字符,也就无法将1附加到我们的目标文件中。

然而我们还是有解决方案。每次我们需要输出数字或者特殊字符时,我们首先将字符写入一个新文件,然后使用cat命令将该文件的内容附加到正在构建的命令文件中:

cat x*>>z*

这里大家可能会好奇为什么每个文件名后都需要*字符。这是因为尽管我们能转义我们发送的命令,但待执行的lua脚本最后几个字节会以文件名结尾。这意味着当我们尝试创建名为z的文件时,实际上该文件会被命名为‘z”})’。如果将完整的文件名加到命令中,会占用太多个字节。幸运的是,我们可以使用*特殊字符,由shell自动补全该信息。

有些读者可能会注意到我们没有将路径改为/tmp,由于许多嵌入式设备文件系统根目录不可写,因此这是必要的一个操作。然而这里我们还是很幸运,设备的根文件系统采用读写方式挂载,这也是TP-Link在安全性上犯下的一个大错。如果文件系统以只读模式挂载(如使用SquashFS文件系统的大多数嵌入式设备一样),此时由于添加cd tmp会占用太多字节,我们将无法顺利发起该攻击。

采用这些技术,我们已经准备好执行任意命令所需的所有工具。我们将逐字节发送命令,将命令逐一添加到命令文件z中,然后再发送如下载荷:

sh z

这样我们的命令文件将以root权限执行,随后我们就能下载并执行文件,具备路由器的完整控制权限。
