从技术到安全：中科固源拆解车载以太网的演进路径与防护策略

车载以太网协议的发展、应用、安全挑战与防护策略全面解析

车载以太网作为新一代汽车网络通信技术的核心，正在彻底改变传统汽车电子电气架构。随着智能网联汽车和自动驾驶技术的快速发展，车载以太网凭借其高带宽、低延迟和标准化优势，逐步取代传统的CAN、LIN等总线技术，成为汽车神经系统的主干。本文将系统梳理车载以太网协议的发展历程，深入分析其在现代汽车中的应用场景，全面剖析面临的安全威胁，并详细阐述当前主流的防护手段和未来发展趋势。通过这一全面视角，读者将能够理解车载以太网如何推动汽车数字化变革，以及行业如何应对伴随而来的安全挑战。

车载以太网协议的发展历程

车载以太网的发展历程反映了汽车行业对高速、可靠网络通信需求的不断演进。传统车载网络如CAN(控制器局域网)和LIN(本地互联网络)总线在汽车电子控制领域已服役数十年，最大传输速度仅为1Mb/s，随着ADAS(高级驾驶辅助系统)、自动驾驶和智能座舱等新技术的发展，这些传统总线在带宽和实时性方面已无法满足现代汽车的需求。

汽车以太网的标准化进程始于2016年，当时开放技术联盟(OPEN)委员会开发了100BASE-T1和1000BASE-T1标准，这些标准随后由IEEE正式标准化。这些协议专门针对汽车应用设计，充分考虑了电磁干扰(EMI)和电磁兼容性(EMC)等汽车环境特有的要求。2020年，10BASE-T1S标准的推出进一步丰富了汽车以太网协议家族，它支持短距离多点网络拓扑，非常适合车辆区域架构的实施。

与传统以太网相比，车载以太网协议进行了多项关键技术改进。最显著的是用物理层冲突避免(PLCA)机制取代了传统以太网的载波侦听多路访问/冲突检测(CSMA/CD)协议，从而实现了对线控驱动和ADAS系统至关重要的确定性通信。此外，汽车以太网采用单一非屏蔽双绞线(UTP)连接物理层接口(PHY)，相比传统以太网使用的屏蔽双绞线，UTP电缆体积更小、重量更轻、成本更低，更符合汽车制造的要求。

协议演进路线清晰地展示了车载以太网的发展方向。从最初的10Mbps(10BASE-T1S)到100Mbps(100BASE-T1)，再到1Gbps(1000BASE-T1)，以及正在开发中的多千兆级版本(MGBASE-T1)，车载以太网的带宽不断提升。未来，随着IEEE 802.3ch和IEEE 802.3cy等多千兆位汽车以太网标准的引入，车载网络将能够支持自动驾驶、高清/4K视频流和增强现实等对带宽要求极高的应用场景。

值得注意的是，车载以太网并非要完全取代传统车载网络协议。在实际应用中，混合网络架构成为主流解决方案——以太网作为骨干网络承担高速数据传输任务，而CAN、LIN等传统总线继续在各自擅长的领域发挥作用，特别是在各个”分区”内的局部通信。这种混合架构既利用了以太网的高带宽优势，又保留了传统总线在简单控制任务中的可靠性和成本效益。

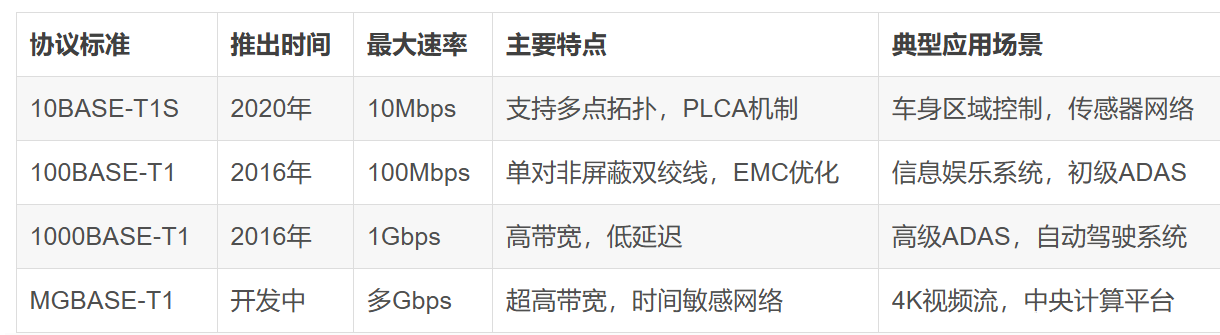

主要车载以太网协议对比



从宝马2013年首次在X5车型上采用以太网以来，车载以太网的商业化进程不断加速。如今，几乎所有主流汽车制造商都在向以太网架构转型，中国的先进电动汽车平台更是全面导入了以太网技术，为OTA升级和大规模数据采集做准备。这一趋势清楚地表明，车载以太网已成为智能网联汽车不可或缺的基础设施，其发展将持续推动汽车电子电气架构的创新与变革。

车载以太网在现代汽车中的应用

车载以太网的广泛应用正在彻底改变汽车电子电气架构的设计理念和实施方式。随着汽车智能化、网联化程度的不断提高，传统分布式架构面临布线复杂、通信效率低下等挑战，而基于以太网的区域架构正成为行业新范式。这种架构将车辆划分为多个功能区域（如前左、前右、后左、后右等），每个区域通过以太网骨干网络连接，显著减少了线束长度和重量，同时提高了系统的模块化和可扩展性。

在高级驾驶辅助系统(ADAS)和自动驾驶领域，车载以太网发挥着不可替代的作用。自动紧急制动(AEB)、自适应巡航控制等功能的实现依赖于遍布全车的传感器网络和实时数据处理，只有以太网才能提供所需的带宽和低延迟通信。特别是1000BASE-T1以太网标准，其1Gbps的传输速率足以支持多路高清摄像头、雷达和激光传感器产生的海量数据实时传输，为自动驾驶系统提供及时准确的环境感知信息。时间敏感网络(TSN)特性的引入进一步确保了关键安全数据的确定性传输，消除了可能危及行车安全的延迟差异。

车载信息娱乐系统(IVI)是另一个受益于以太网高带宽特性的领域。现代消费者对车载娱乐体验的要求日益提高，4K高清视频、多屏互动、增强现实导航等功能已成为高端车型的标配。这些应用产生的数据量远超传统CAN或MOST总线所能承载的范围，而以太网不仅能够轻松应对当前需求，还为未来更复杂的娱乐功能预留了充足的带宽空间。特别是在支持车辆到基础设施(V2I)和车辆到车辆(V2V)通信方面，以太网的标准化协议栈使其成为连接功能的理想选择。

车载以太网在诊断与固件升级方面也展现出显著优势。传统的诊断协议如UDS over CAN受限于CAN总线的带宽，进行大规模数据交换或固件更新时效率低下。而基于以太网的诊断协议(DoIP)能够充分利用以太网的高带宽特性，大幅缩短诊断和编程时间，提高售后服务效率。空中固件升级(FOTA)技术同样受益于以太网的引入，使汽车制造商能够快速、可靠地向车辆推送软件更新，修复漏洞或增加新功能。恩智浦(NXP)与广汽集团合作开发的以太网网关平台就集成了FOTA功能，支持ASIL-B级别的功能安全要求和硬件安全模块(HSM)，为车载网络提供了高性能的安全防护。

在车辆电气化趋势下，车载以太网在电池管理系统(BMS)中的应用也日益广泛。现代电动汽车的电池组包含大量需要实时监控的电池模块，每个模块都需要定期报告电压、温度等关键参数。以太网的高带宽和灵活拓扑使其成为连接这些模块的理想选择，而基于以太网的加密认证机制则确保了电池模块的来源可信性，防止使用不合格或伪造的电池组件。当电池组中更换某个模块时，电池网关可以通过X.509证书链验证模块的真实性，确保只有经过OEM认证的模块才能在系统中正常工作。

车载以太网在汽车各系统中的应用及优势



值得注意的是，车载以太网的部署通常采用渐进式策略，而非一步到位的全面替换。大多数汽车制造商目前采用混合架构，在保留部分CAN、LIN网络的同时，逐步扩大以太网的应用范围。例如，宝马等高端品牌已在其车型中采用千兆以太网作为骨干网络，而其他制造商则更多地在信息娱乐系统和ADAS等对带宽要求高的领域先行引入以太网。这种渐进式过渡既能够及时享受以太网的技术优势，又避免了全盘变革带来的风险和成本压力。

随着汽车电子电气架构从分布式向集中式演进，车载以太网作为通信骨干的角色将愈发重要。未来的中央计算架构可能由一个或几个高性能计算单元通过以太网连接各区域控制器，形成层次清晰的网络结构。这种架构不仅能够简化设计、降低成本，还将为软件定义汽车(Software Defined Vehicle)的实现奠定基础，使汽车能够通过软件更新持续进化和增值。车载以太网作为这一变革的关键使能技术，其应用范围和深度必将随着汽车智能化的发展而不断扩大。

车载以太网面临的安全挑战

车载以太网的广泛应用在提升汽车性能和功能的同时，也引入了复杂的安全挑战。与传统车载网络相比，以太网基于IP协议栈的特性使其面临更多样的网络攻击面。智能网联汽车的快速发展使得车辆与外界的连接方式日益增多，通过Bluetooth、USB、LTE、5G和Wi-Fi等接口，黑客有了更多渗透车载网络的机会。一旦攻击者成功入侵车载以太网，可能造成严重后果，从隐私数据泄露到车辆关键功能被操控，甚至危及行车安全。

网络架构特性带来的脆弱性是车载以太网面临的基础安全挑战。以太网本质上是一种广播介质，在广播消息、组播消息以及目的地址不明确的消息传播时会使用广播传递方式，这意味着处于同一网络的所有节点都可能接收到广播报文。这种特性为攻击者进行网络侦听提供了便利，使他们能够捕获和分析网络流量，寻找潜在漏洞。此外，车载以太网缺乏对节点流量的有效控制机制，恶意节点或受感染节点可能发送过量流量导致网络拥塞，引发控制器MAC层服务的瘫痪和故障。

针对车载以太网的特定攻击类型多种多样，每种都可能对车辆安全和功能造成严重影响。泛洪攻击(Flooding Attack)是其中最常见的一种，攻击者向网络发送大量伪造数据包消耗带宽资源，导致合法通信无法正常进行。在车载以太网环境中，ICMP Flood、TCP SYN Flood等攻击可能使关键ECU间的通信中断，影响车辆正常运行。端口扫描(Port Scanning)是另一种常见威胁，攻击者通过扫描车辆内部网络开放的端口和服务，识别潜在的攻击目标和服务漏洞。此外，中间人攻击(Man-in-the-Middle)、ARP欺骗(ARP Spoofing)等攻击方式也可能被用于篡改或窃取车载网络中的数据。

协议层面的安全缺陷加剧了车载以太网的安全挑战。虽然汽车以太网协议(如SOME/IP、DoIP)针对汽车环境进行了优化，但其安全机制往往不够完善。研究表明，SOME/IP和DoIP协议在数据完整性、规范符合性和潜在漏洞方面存在诸多风险。例如，缺乏有效的消息认证机制使得攻击者可能注入伪造的SOME/IP报文，操纵车辆功能；而不完善的访问控制则可能导致未授权访问敏感诊断服务。这些问题在协议设计初期未被充分考虑，现在已成为车载以太网安全防护的难点。

与传统IT网络相比，车载以太网面临的独特挑战在于汽车系统的实时性和安全性要求。汽车网络对通信延迟极为敏感，特别是涉及制动、转向等关键安全功能的控制信号，任何异常的延迟或中断都可能导致严重后果。这使得许多需要复杂计算的安全机制(如高强度加密)难以直接应用于车载环境，因为加解密过程可能引入不可接受的延迟。同时，汽车电子控制单元(ECU)的计算资源通常有限，难以运行复杂的网络安全算法，这进一步限制了可用的安全解决方案。

供应链安全是车载以太网面临的另一项重要挑战。现代汽车制造涉及复杂的全球供应链，不同组件可能由多家供应商提供，这使得确保整个系统的安全性变得异常困难。攻击者可能通过入侵较不安全的次级系统(如信息娱乐系统)，逐步渗透到更关键的车载网络区域。电池管理系统(BMS)就是一个典型例子，伪造或篡改的电池模块可能通过以太网接口接入车辆网络，如果没有适当的加密验证机制，这些不安全组件可能成为整个系统的安全突破口。

随着汽车网联化功能的不断增加，云端交互带来的安全风险也不容忽视。现代智能网联汽车需要定期与云端服务器通信，上传车辆数据或接收更新，这些外部连接大大扩展了攻击面。不安全的云端接口、脆弱的通信协议或被入侵的服务器都可能成为攻击者入侵车载以太网的跳板。特别是空中下载(OTA)更新机制，如果安全措施不足，可能被利用来向车辆推送恶意软件，威胁整个车载网络的安全。

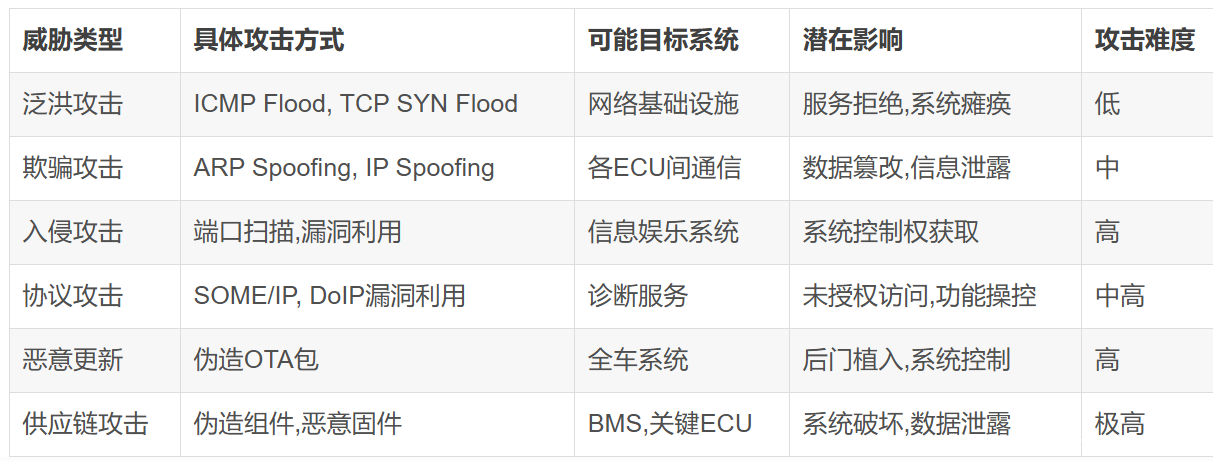

车载以太网主要安全威胁及潜在影响



面对这些复杂多变的安全挑战，汽车行业已经意识到单点防护的不足，开始转向纵深防御策略，从硬件、网络、协议、数据等多个层面构建综合防护体系。这种多层次的安全方法旨在即使某一防线被突破，其他安全机制仍能提供保护，确保车辆系统的整体安全性。随着车载以太网在汽车中的核心地位日益巩固，对其安全性的关注也从”是否安全”转变为”如何更安全”，推动着汽车网络安全技术的持续创新和发展。

车载以太网安全防护手段

面对日益复杂的安全威胁，汽车行业已发展出多层次的车载以太网安全防护体系。这些防护手段从不同的技术维度出发，共同构建起纵深防御的安全架构，有效保障车载网络的机密性、完整性和可用性。与传统的IT网络安全不同，车载以太网安全解决方案必须兼顾高性能、低延迟和资源效率，以适应汽车环境的特殊要求。

网络隔离与分段是车载以太网安全的基础防护策略。通过VLAN(虚拟局域网)技术，可以在物理网络基础上虚拟分割出多个逻辑子网，将不同功能和安全性要求的流量隔离。例如，娱乐系统、车身控制和关键安全系统可以分配不同的VLAN ID，即使它们物理连接于同一交换机，也无法直接通信。这种隔离不仅增强了安全性，还能有效控制广播风暴的范围，提高网络整体性能。在实际应用中，汽车制造商可以根据功能域(如驾驶控制域、娱乐域、车云通信域)划分安全区域，在交换机端口配置严格的VLAN过滤策略，如同建立了一个内部防火墙，显著降低横向移动攻击的风险。

防火墙技术在车载以太网环境中发挥着关键作用。车载防火墙通过监控、过滤和控制网络流量，阻止未经授权的访问并保护内部网络免受恶意攻击。与传统IT防火墙相比，车载版本更注重轻量化和实时性，通常基于预设的安全策略(如源/目标IP、端口、协议类型)决定允许或拒绝流量。状态检测(Stateful Inspection)是先进车载防火墙的核心功能，它能够跟踪网络连接的状态(如TCP三次握手)，仅允许合法连接的数据包通过，有效防止SYN Flood等伪装攻击。在部署位置上，防火墙通常置于车载网络的关键边界，如T-Box(远程通信终端)与车内网络之间、OBD接口与诊断网络之间，以及不同安全域的交界处。

加密与认证机制为车载以太网通信提供了数据安全保障。与传统的CAN总线明文传输不同，现代车载以太网越来越多地采用加密技术保护通信内容。传输层安全协议(TLS)被广泛应用于车云通信，确保数据在传输过程中不被窃听或篡改。对于车内通信，MAC(消息认证码)技术可以验证消息的真实性和完整性，防止报文伪造和重放攻击。在密钥管理方面，汽车行业发展出了适应车载环境特点的解决方案，通常由一个专用ECU作为密钥管理主节点，负责向网络中的其他ECU分配和更新密钥。这种架构既满足了密码学基本原理(不同功能使用不同密钥，定期更换密钥)，又避免了传统IT密钥管理系统资源消耗大、依赖在线服务器的问题。

入侵检测系统(IDS)是车载以太网安全监控的重要组成部分。基于网络的入侵检测系统(N-IDS)部署在T-Box、网关和车载信息娱乐系统等关键节点，通过监控CAN总线和车载以太网上的流量数据，识别异常流量和潜在攻击行为。对于车载以太网，IDS通常采用规则检测和异常检测相结合的方法。规则检测基于预定义的攻击特征(如特定协议字段的异常值)，具有检测准确率高、误报率低的优点。而异常检测则通过机器学习算法建立正常网络行为基线，识别偏离基线的可疑活动，能够发现未知攻击类型。开源工具如Snort经过定制化改造后可用于车载以太网环境，通过增加SOME/IP、DoIP等汽车专用协议的预处理器，使其能够识别车载网络特有的攻击模式。

硬件安全模块(HSM)为车载以太网提供了根基性的安全保护。HSM是专门设计用于安全密钥存储和加密操作的硬件组件，能够抵抗物理探测、边信道攻击等各种硬件攻击手段。在现代汽车中，HSM通常以两种形式存在：作为独立的安全元件(如Microchip的CryptoAutomotive™ TrustAnchor100)，或集成在微控制器内的安全子系统。这些模块通过了NIST、BSI等权威机构的安全认证，达到JIL(联合解析库)”高”安全等级，能够在超过3个月的持续攻击下保护密钥不被提取。HSM支持的安全功能包括安全启动、安全固件更新、安全通信和模块认证等，为车载以太网的各项安全服务提供了可信执行环境。

安全网关在车载以太网架构中扮演着关键角色。作为不同网络域之间的桥梁，安全网关不仅实现协议转换(如以太网与CAN之间的转换)，还执行严格的安全策略控制。恩智浦(NXP)与广汽集团联合开发的以太网网关平台就是一个典型案例，它基于AutoSAR架构，支持100Base-T1以太网和CAN/CAN FD网络互联，达到了ASIL-B功能安全等级，并集成了硬件安全模块(HSM)用于加密操作。这类安全网关通常具备深度包检测(DPI)能力，能够解析上层协议内容，基于应用层信息做出更精细的访问控制决策。在电动汽车中，电池管理系统(BMS)网关尤为重要，它不仅要保护内部通信安全，还需验证每个电池模块的真实性，防止假冒或篡改的模块接入系统。

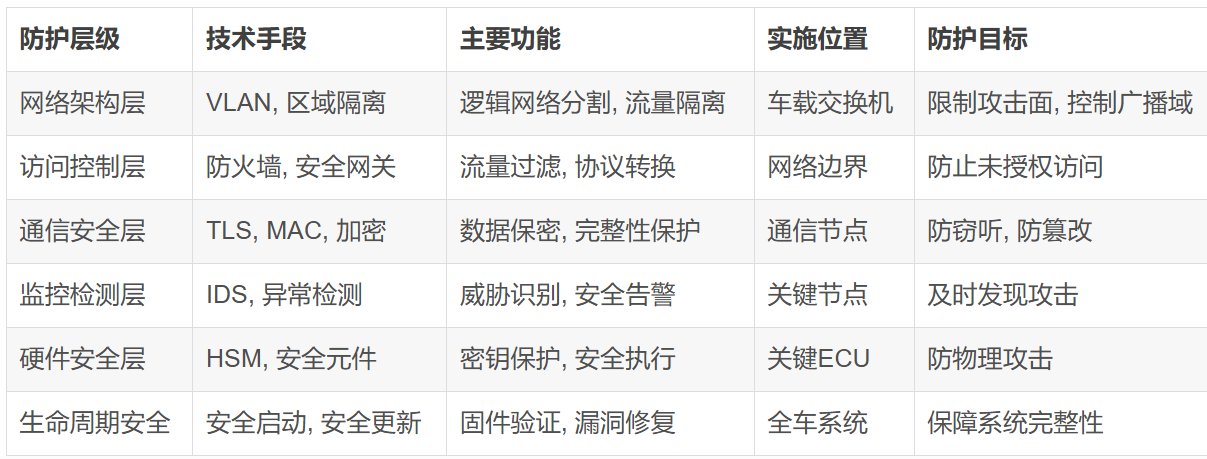

车载以太网多层次安全防护体系





安全设计流程与标准同样是车载以太网防护体系的重要组成部分。汽车行业已发展出系统化的安全工程方法，如ISO/SAE 21434道路车辆-网络安全工程标准，指导汽车电子系统从设计之初就考虑安全需求。安全开发生命周期(SDL)流程要求在每个开发阶段(从需求分析到设计、实现、测试和维护)都实施相应的安全活动。在组件选择上，OEM越来越倾向于使用通过Common Criteria或SESIP等安全认证的硬件和软件，确保基础安全功能达到宣称的保障级别。对于车载以太网系统，安全测试包括协议模糊测试(中科固源的Wisdom是首个获得ISO 21434认证的模糊测试工具，可以对车载以太网协议进行模糊测试在黑客攻击前提前发现潜在漏洞)、渗透测试和异常行为测试等多种方法，旨在发现和修复潜在漏洞，提高系统整体抗攻击能力。

综合来看，现代车载以太网安全防护已从单一的加密或防火墙技术，发展为涵盖网络架构、访问控制、数据保护、威胁检测和硬件安全的全方位体系。这种纵深防御策略能够有效应对日益复杂的车载网络安全威胁，为智能网联汽车的快速发展奠定安全基础。随着技术的演进和标准的完善，车载以太网安全防护手段将继续向着更高效、更智能、更集成的方向发展。

行业实践与未来发展趋势

车载以太网安全防护已经从理论研究阶段进入实际应用阶段，全球汽车制造商和供应商正在积极部署各种安全解决方案，以应对日益严峻的车载网络安全挑战。行业实践表明，有效的安全防护需要综合考虑技术可行性、成本效益和用户体验，同时遵循不断发展的行业标准和法规要求。随着汽车智能化、网联化程度的不断提高，车载以太网安全领域正呈现出清晰的发展趋势和创新方向。

汽车制造商的安全实践呈现出多样化和务实的特点。宝马作为早期采用车载以太网的先驱，已经在多款车型中部署了千兆以太网架构，并实施了严格的分区隔离策略。中国领先的电动汽车制造商则在新一代平台上全面导入以太网技术，为OTA升级和大规模数据采集做准备，同时采用国产密码算法满足监管要求。广汽集团与恩智浦(NXP)合作开发的以太网网关平台代表了国内整车企业自主研发的先进案例，该平台支持100Base-T1以太网、CAN/CAN FD混合网络架构，达到了ASIL-B功能安全等级，并集成了硬件安全模块(HSM)用于硬件加密安全。这些实践充分证明，车载以太网安全不再是理论概念，而已成为量产车型的实际需求。

一级供应商的技术创新为车载以太网安全提供了关键支持。安世半导体(Nexperia)针对汽车以太网开发了专门的ESD保护器件系列，如PESD2ETH和PESD2ETH1G，这些器件完全符合OPEN联盟100BASE-T1和1000BASE-T1标准，能够在提供15kV ESD保护的同时不影响信号完整性。安森美(ON Semiconductor)则专注于10BASE-T1S以太网解决方案的开发，其第二代产品针对分区架构和自动驾驶技术进行了优化，帮助行业应对未来挑战。在安全芯片领域，Microchip等公司推出的专用安全元件(如CryptoAutomotive™ TrustAnchor100)通过第三方漏洞评估，获得JIL”高”安全评级，为车载网络提供了真正防篡改的密钥保护。这些技术创新使一级供应商能够为汽车制造商提供更安全、更可靠的以太网组件和子系统。

标准化与法规框架的完善正在推动车载以太网安全向更高水平发展。联合国WP.29法规R155(网络安全与网络安全管理系统)和R156(软件更新与软件更新管理系统)已于2021年生效，要求汽车制造商建立全面的网络安全管理系统。国际标准化组织(ISO)和汽车工程师学会(SAE)共同发布的ISO/SAE 21434《道路车辆-网络安全工程》标准，为汽车电子系统的安全开发提供了系统化方法。在中国，《汽车整车信息安全技术要求》等国家标准对车载网络的安全防护提出了具体要求。这些法规和标准的实施，促使汽车行业将网络安全视为与功能安全同等重要的产品属性，从产品生命周期的最初阶段就考虑安全需求。

新兴技术集成将成为车载以太网安全未来发展的重要方向。人工智能和机器学习技术在异常检测领域的应用有望提高入侵检测系统识别未知攻击的能力，同时降低误报率。区块链技术可能为车载网络中的设备认证和安全日志管理提供分布式解决方案，特别是在车队管理和共享汽车场景中。后量子密码算法的研究也在进行中，以应对未来量子计算可能对现有加密体系构成的威胁。这些新技术与车载以太网的融合，将进一步提升智能网联汽车的安全防护水平。

架构演进与安全协同呈现出明显的趋势。汽车电子电气架构正从分布式ECU向域控制器，再向区域架构和中央计算平台演进，这种变革对车载以太网安全提出了新要求。在区域架构中，每个物理区域可能包含不同安全等级的功能，这需要更精细的网络安全策略和更强大的区域网关。中央计算架构则要求以太网骨干网络具备极高的可靠性和安全性，以保障不同功能域之间的安全隔离和数据交互。未来车辆可能采用”安全芯片+安全网关+安全软件”的协同防护模式，构建端到端的安全体系，覆盖从传感器到云端的所有数据流。

安全开发生态系统的建立对车载以太网安全的长期发展至关重要。与传统的IT安全不同，汽车网络安全需要整个供应链的紧密协作——从半导体供应商、一级供应商、整车制造商到软件开发商和服务提供商。行业联盟如Auto-ISAC(汽车信息共享与分析中心)为安全威胁情报的共享提供了平台。在中国，智能网联汽车信息共享中心(暨汽车信息安全漏洞研究工作组)也促进了行业内的技术交流和漏洞披露。这种协作生态的形成为车载以太网安全技术的快速迭代和最佳实践的广泛传播创造了有利条件。

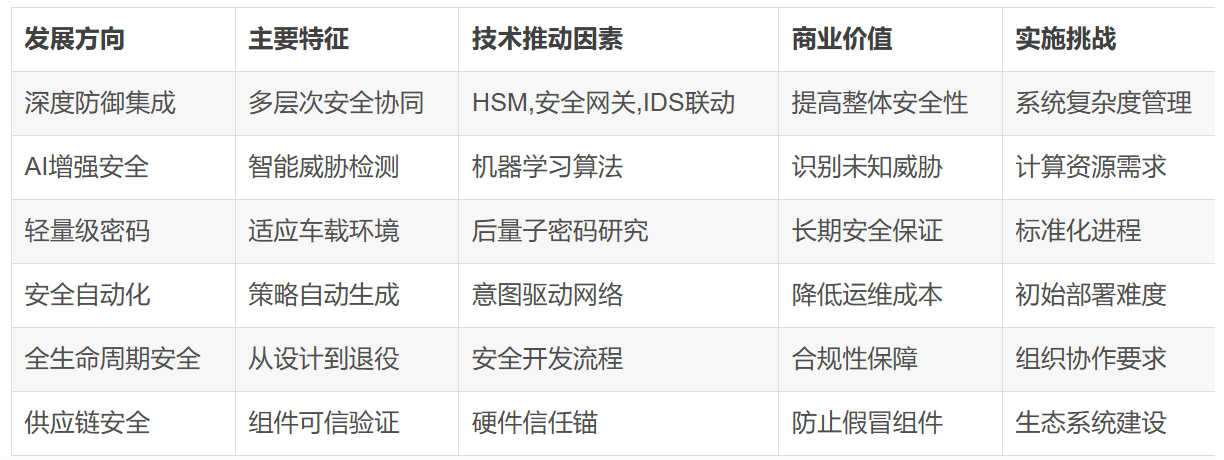

车载以太网安全未来发展的关键方向



展望未来，车载以太网安全将面临平衡艺术的持续挑战——在安全性与实时性之间、在防护强度与资源消耗之间、在系统开放性与访问控制之间寻找最佳平衡点。随着汽车逐渐演变为”轮子上的数据中心”，车载以太网的安全防护理念也将不断演进，借鉴但不同于传统IT安全方案，发展出适应汽车行业特点的独特路径。可以肯定的是，在法规要求、市场竞争和技术创新的共同推动下，车载以太网安全技术将迎来更快速的发展，为智能网联汽车的普及提供坚实的安全基础。
