借助DefCon Quals 2021的mooosl学习musl mallocng（源码审计篇）



本题来源于DefCon Quals 2021的mooosl，考察点是最新版本musl libc 1.2.2利用。

关于musl libc的资料比赛期间找到过一篇从一次 CTF 出题谈 musl libc 堆漏洞利用，碍于musl libc在1.2.x之后的堆管理机制有较大的改版，因而有了该文章。本次文章分上下两篇，从musl libc 1.2.2的源码审计、调试，以及其中的利用机会，再到mooosl这道题的解题过程做一个分析。

musl libc 1.2.2的源码可以从[此处]，(https://musl.libc.org/releases/musl-1.2.2.tar.gz)下载获得。1.2.x采用src/malloc/mallocng内的代码，其堆管理结构与早期版本几乎完全不同，而早期的堆管理器则放入了src/malloc/oldmalloc中。



调试带符号的musl libc

0x01源码编译

题目提供的libc.so不带符号，很难通过调试去理解musl堆管理器的数据结构，可以通过源码编译，生成一份带调试符号的libc.so，进行源码级debug。

tar -xzvf ./musl-1.2.2.tar.gz
cd musl-1.2.2
mkdir build x64
cd build

CC="gcc" CXX="g++" \
    CFLAGS="-g -g3 -ggdb -gdwarf-4 -Og -Wno-error -fno-stack-protector" \
    CXXFLAGS="-g -g3 -ggdb -gdwarf-4 -Og -Wno-error -fno-stack-protector" \
    ../configure --prefix=/home/sung3r/workspace/sharefd/glibc/glibc-2.32/x64 --disable-werror

make
make install

在/src/x64/下找到编译好的libc.so

通过patchelf将ld.so改成libc.so即可，gdb调试时加上dir /path/to/musl-1.2.2/src/malloc/和dir /path/to/musl-1.2.2/src/malloc/mallocng便可源码调试。

0x02安装调试符号

此方法要在ubuntu 20.04下才能成功

下载musl_1.2.2-1_amd64.deb、musl-dbgsym_1.2.2-1_amd64.ddeb

在ubuntu20.04安装

sudo dpkg -i musl_1.2.2-1_amd64.deb
sudo dpkg -i musl-dbgsym_1.2.2-1_amd64.ddeb

gdb调试时通过dir加载源码即可。推荐此方法，比较简单，而且该deb里的libc.so与题目提供的libc.so md5一致。



源码审计

meta.h

//line:124~127
static inline int get_slot_index(const unsigned char *p)
{
    //chunk地址往前的第3个byte就是该chunk的下标
    return p[-3] & 31;
}

//line:129~157
static inline struct meta *get_meta(const unsigned char *p)
{
    assert(!((uintptr_t)p & 15));//16字节对齐
    //获取slot的偏移offset，offset*0x10才是真实偏移
    int offset = *(const uint16_t *)(p - 2);
    //获取slot的下标，这里的slot就是我们习惯中理解的chunk
    int index = get_slot_index(p);
    if (p[-4]) {
        //如果offset不为0，表示不是group里的首个chunk，抛出异常
        assert(!offset);
        offset = *(uint32_t *)(p - 8);
        assert(offset > 0xffff);
    }
    //获取group首地址，也即`meta->mem`这个地址
    const struct group *base = (const void *)(p - UNIT*offset - UNIT);
    //获取meta地址，group首地址指向meta结构的地址
    const struct meta *meta = base->meta;
    assert(meta->mem == base);
    assert(index <= meta->last_idx);
    assert(!(meta->avail_mask & (1u<<index)));
    assert(!(meta->freed_mask & (1u<<index)));
    const struct meta_area *area = (void *)((uintptr_t)meta & -4096);
    //校验Page的secret是否正确，防止伪造Page
    assert(area->check == ctx.secret);
    if (meta->sizeclass < 48) {//一般都为48个sizeclass
        assert(offset >= size_classes[meta->sizeclass]*index);
        assert(offset < size_classes[meta->sizeclass]*(index+1));
    } else {
        assert(meta->sizeclass == 63);
    }
    if (meta->maplen) {
        assert(offset <= meta->maplen*4096UL/UNIT - 1);
    }
    return (struct meta *)meta;
}

//line:229~238
//16字节对齐向上取整，最后换算成size_classes的下标，对group进行分类
static inline int size_to_class(size_t n)
{
    n = (n+IB-1)>>4;
    if (n<10) return n;
    n++;
    int i = (28-a_clz_32(n))*4 + 8;
    if (n>size_classes[i+1]) i+=2;
    if (n>size_classes[i]) i++;
    return i;
}

mallocng/malloc.c:

//line:174~284
static struct meta *alloc_group(int sc, size_t req)
{
...
    } else {///通过brk分配
        int j = size_to_class(UNIT+cnt*size-IB);
        int idx = alloc_slot(j, UNIT+cnt*size-IB);
        if (idx < 0) {
            free_meta(m);
            return 0;
        }
        struct meta *g = ctx.active[j];
        p = enframe(g, idx, UNIT*size_classes[j]-IB, ctx.mmap_counter);
        m->maplen = 0;
        p[-3] = (p[-3]&31) | (6<<5);
        for (int i=0; i<=cnt; i++)
            p[UNIT+i*size-4] = 0;///根据size清零mem
        active_idx = cnt-1;
    }
...
}

//line:300~381
//malloc的实现，lite_malloc调这里
void *malloc(size_t n)
{
    if (size_overflows(n)) return 0;
    struct meta *g;
    uint32_t mask, first;
    int sc;
    int idx;
    int ctr;

    //大于某一个阈值，通过mmap分配
    if (n >= MMAP_THRESHOLD) {///p MMAP_THRESHOLD; $10 = 0x1ffec
        size_t needed = n + IB + UNIT;
        void *p = mmap(0, needed, PROT_READ|PROT_WRITE,
            MAP_PRIVATE|MAP_ANON, -1, 0);
        if (p==MAP_FAILED) return 0;
        wrlock();
        step_seq();
        g = alloc_meta();
        if (!g) {
            unlock();
            munmap(p, needed);
            return 0;
        }
        g->mem = p;
        g->mem->meta = g;
        g->last_idx = 0;
        g->freeable = 1;
        g->sizeclass = 63;
        g->maplen = (needed+4095)/4096;
        g->avail_mask = g->freed_mask = 0;
        // use a global counter to cycle offset in
        // individually-mmapped allocations.
        ctx.mmap_counter++;
        idx = 0;
        goto success;
    }
    //否则通过brk分配
    //根据传入size，转换成size_classes的下标，根据sc申请相对应group的chunk
    sc = size_to_class(n);

    rdlock();
    //根据sc，获取存放着对应size group的meta，如果还没申请过这类group，对应ctx.active[sc]为0
    g = ctx.active[sc];

    // use coarse size classes initially when there are not yet
    // any groups of desired size. this allows counts of 2 or 3
    // to be allocated at first rather than having to start with
    // 7 or 5, the min counts for even size classes.
    if (!g && sc>=4 && sc<32 && sc!=6 && !(sc&1) && !ctx.usage_by_class[sc]) {
        size_t usage = ctx.usage_by_class[sc|1];
        // if a new group may be allocated, count it toward
        // usage in deciding if we can use coarse class.
        if (!ctx.active[sc|1] || (!ctx.active[sc|1]->avail_mask
            && !ctx.active[sc|1]->freed_mask))
            usage += 3;
        if (usage <= 12)
            sc |= 1;
        g = ctx.active[sc];
    }

    for (;;) {
        mask = g ? g->avail_mask : 0;
        first = mask&-mask;
        if (!first) break;
        if (RDLOCK_IS_EXCLUSIVE || !MT)
            g->avail_mask = mask-first;
        else if (a_cas(&g->avail_mask, mask, mask-first)!=mask)
            continue;
        idx = a_ctz_32(first);
        goto success;
    }
    upgradelock();

    //申请分配sc类别的chunk，size为n
    idx = alloc_slot(sc, n);
    if (idx < 0) {
        unlock();
        return 0;
    }
    g = ctx.active[sc];

success:
    ctr = ctx.mmap_counter;
    unlock();
    return enframe(g, idx, n, ctr);
}

//line:286~298
//申请chunk
static int alloc_slot(int sc, size_t req)
{
    uint32_t first = try_avail(&ctx.active[sc]);
    if (first) return a_ctz_32(first);

    //申请group，group信息存放于meta结构
    struct meta *g = alloc_group(sc, req);
    if (!g) return -1;

    g->avail_mask--;
    queue(&ctx.acti
    ve[sc], g);
    return 0;
}

free.c

//line:101~143
void free(void *p)
{
    if (!p) return;//地址为0，直接返回

    //获取meta结构，以及做一些检查
    struct meta *g = get_meta(p);
    //获取chunk的下标
    int idx = get_slot_index(p);
    size_t stride = get_stride(g);
    unsigned char *start = g->mem->storage + stride*idx;
    unsigned char *end = start + stride - IB;
    get_nominal_size(p, end);
    uint32_t self = 1u<<idx, all = (2u<<g->last_idx)-1;
    //将对应chunk的下标置0xff
    ((unsigned char *)p)[-3] = 255;
    // invalidate offset to group header, and cycle offset of
    // used region within slot if current offset is zero.
    //将chunk的offset清0
    *(uint16_t *)((char *)p-2) = 0;

    // release any whole pages contained in the slot to be freed
    // unless it's a single-slot group that will be unmapped.
    if (((uintptr_t)(start-1) ^ (uintptr_t)end) >= 2*PGSZ && g->last_idx) {
        unsigned char *base = start + (-(uintptr_t)start & (PGSZ-1));
        size_t len = (end-base) & -PGSZ;
        if (len) madvise(base, len, MADV_FREE);
    }

    // atomic free without locking if this is neither first or last slot
    //设置meta的avail_mask`freed_mask
    for (;;) {
        uint32_t freed = g->freed_mask;
        uint32_t avail = g->avail_mask;
        uint32_t mask = freed | avail;
        assert(!(mask&self));
        if (!freed || mask+self==all) break;
        if (!MT)
            g->freed_mask = freed+self;
        else if (a_cas(&g->freed_mask, freed, freed+self)!=freed)
            continue;
        return;
    }

    wrlock();
    struct mapinfo mi = nontrivial_free(g, idx);
    unlock();
    if (mi.len) munmap(mi.base, mi.len);
}

meta、group、chunk的具体结构，以下通过debug进行分析。



分配释放

store('a0a0', 'b0b0')
store('a1a11', 'b1b1111')

delete('a0a0')

__malloc_context是musl libc的全局管理结构指针，存放在libc.so的bss段

gef➤  p __malloc_context
$1 = {
  secret = 0x69448097523526a7,
  init_done = 0x1,
  mmap_counter = 0x0,
  free_meta_head = 0x0,
  avail_meta = 0x56042ee901f8,
  avail_meta_count = 0x59,
  avail_meta_area_count = 0x0,
  meta_alloc_shift = 0x0,
  meta_area_head = 0x56042ee90000,
  meta_area_tail = 0x56042ee90000,
  avail_meta_areas = 0x56042ee91000 <error: Cannot access memory at address 0x56042ee91000>,
  active = {0x56042ee901d0, 0x0, 0x0, 0x56042ee901a8, 0x0, 0x0, 0x0, 0x56042ee900b8, 0x0, 0x0, 0x0, 0x56042ee90090, 0x0, 0x0, 0x0, 0x56042ee90068, 0x0, 0x0, 0x0, 0x56042ee90040, 0x0, 0x0, 0x0, 0x56042ee90018, 0x0 <repeats 24 times>},
  usage_by_class = {0x1e, 0x0, 0x0, 0x7, 0x0 <repeats 44 times>},
  unmap_seq = '\000' <repeats 31 times>,
  bounces = '\000' <repeats 31 times>,
  seq = 0x0,
  brk = 0x56042ee91000
}

active = {0x56042ee901d0,0,0...：堆管理器依据申请的size，将chunk分成48类chunk，由sizeclass指定。每类chunk由一个meta结构管理，meta管理的chunk个数有限，由small_cnt_tab指定。当申请个数超出一个meta所能管理的最大数量，堆管理器会再申请同类型meta管理更多的chunk，并且以双向链表结构管理这些相同类型的meta。
usage_by_class = {0x1e, 0x0, 0x0, 0x7,...：表示当前各meta管理着的chunk个数。

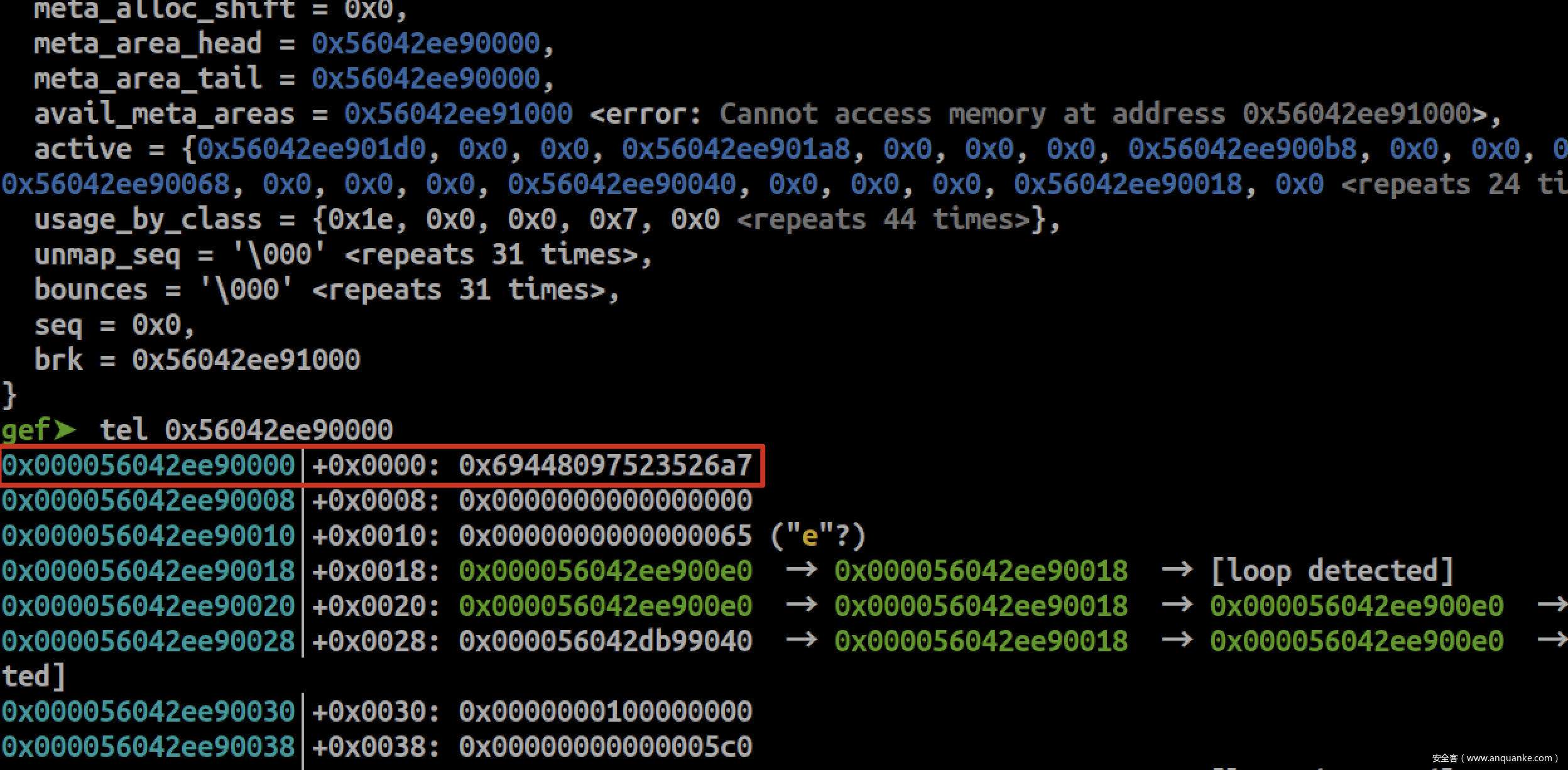

secret = 0x69448097523526a7：在meta域每个page大小的首8个byte，都会存在一个校验key。

musl libc用以下的结构管理着meta、group以及chunk

分配了两个0x30的chunk，未释放。

gef➤  p *(struct meta*)0x56042ee901a8
$2 = {
  prev = 0x56042ee901a8,
  next = 0x56042ee901a8,
  mem = 0x7f79e1df5c50,
  avail_mask = 0x7c,
  freed_mask = 0x0,
  last_idx = 0x6,
  freeable = 0x1,
  sizeclass = 0x3,
  maplen = 0x0
}

prev和next都指向本身，表示只有一个meta页，meta页由一个双向链表进行维护；
0x7f79e1df5c50是user data域；
avail_mask = 0x7c = 0b1111100表示第0、1个chunk不可用（已经被使用）；
freed_mask = 0x0表示没有chunk被释放；
last_idx = 0x6表示最后一个chunk的下标是0x6，总数是0x7个
sizeclass = 0x3表示由0x3这个group进行管理。

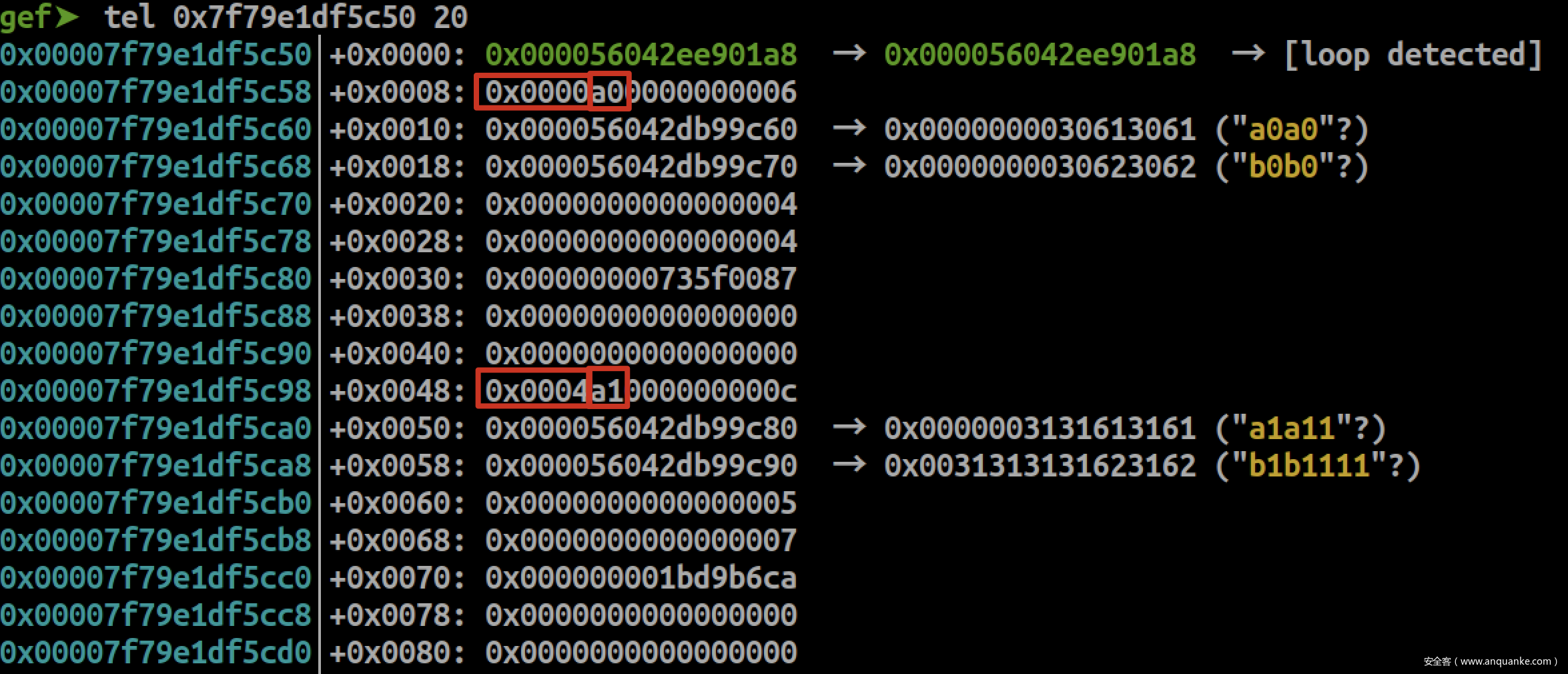

0x000056042ee901a8指向meta结构的地址；
后面8个byte表示chunk的头部结构：
0x0000和0x0001表示当前chunk，距离group首地址0x00007f79e1df5c58的偏移为0和0x40；
0xa0和0xa1表示当前chunk是group中的第0和1个chunk；
再往后0x28个byte就是user data域，最多接收输入0x28+4个byte，占用下一个chunk的前4个byte。

同时，也分配了四个0x10的chunk，未释放

gef➤  p *(struct meta*)0x56042ee901d0
$3 = {
  prev = 0x56042ee901d0,
  next = 0x56042ee901d0,
  mem = 0x56042db99c50,
  avail_mask = 0x3ffffff0,
  freed_mask = 0x0,
  last_idx = 0x1d,
  freeable = 0x1,
  sizeclass = 0x0,
  maplen = 0x0
}

prev和next都指向本身，表示只有一个meta页，meta页由一个双向链表进行维护；
0x56042db99c50是user data域；
avail_mask = 0x3ffffff0 = 0b111111111111111111111111110000表示第0、1、2、3个chunk不可用（已经被使用）；
freed_mask = 0x0表示没有chunk被释放；
last_idx = 0x1d表示最后一个chunk的下标是0x1d，总数是0x1e个
sizeclass = 0x3表示由0x3这个group进行管理。

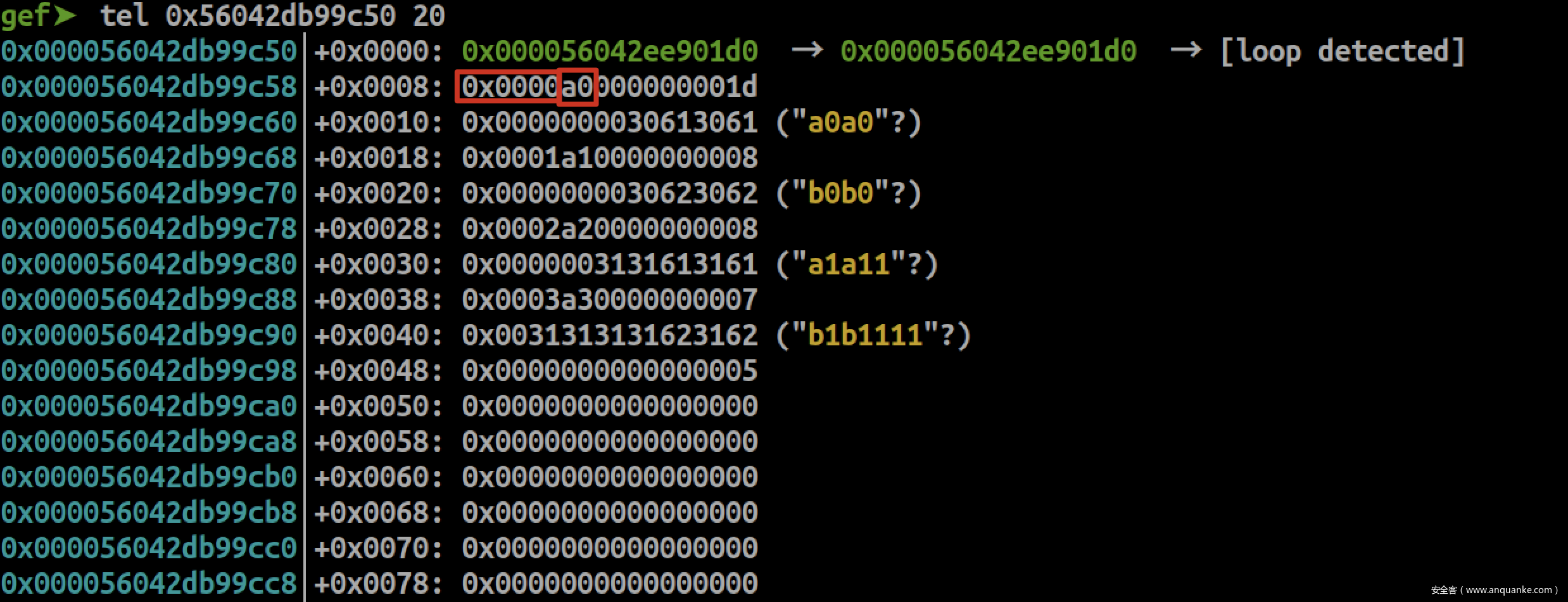

0x0000、0x0001、0x0002、0x0003表示距离group首地址偏移为0、0x10、0x20、0x30byte；
0xa0、0xa1、0xa2、0xa3表示group中的chunk下标；
往后8byte是user data，user data最多接收输入8+4个byte，占用下一个chunk header的前4个byte（与x86的glibc类似）

释放两个0x10的chunk

gef➤  p *(struct meta*)0x56042ee901d0
$9 = {
  prev = 0x56042ee901d0,
  next = 0x56042ee901d0,
  mem = 0x56042db99c50,
  avail_mask = 0x3fffffe0,
  freed_mask = 0x3,
  last_idx = 0x1d,
  freeable = 0x1,
  sizeclass = 0x0,
  maplen = 0x0
}

freed_mask = 0x3 = 0b11表示前两个chunk被释放；
avail_mask = 0x3fffffe0 = 0b111111111111111111111111100000可以发现，此时前两个chunk仍然为不可分配的状态；

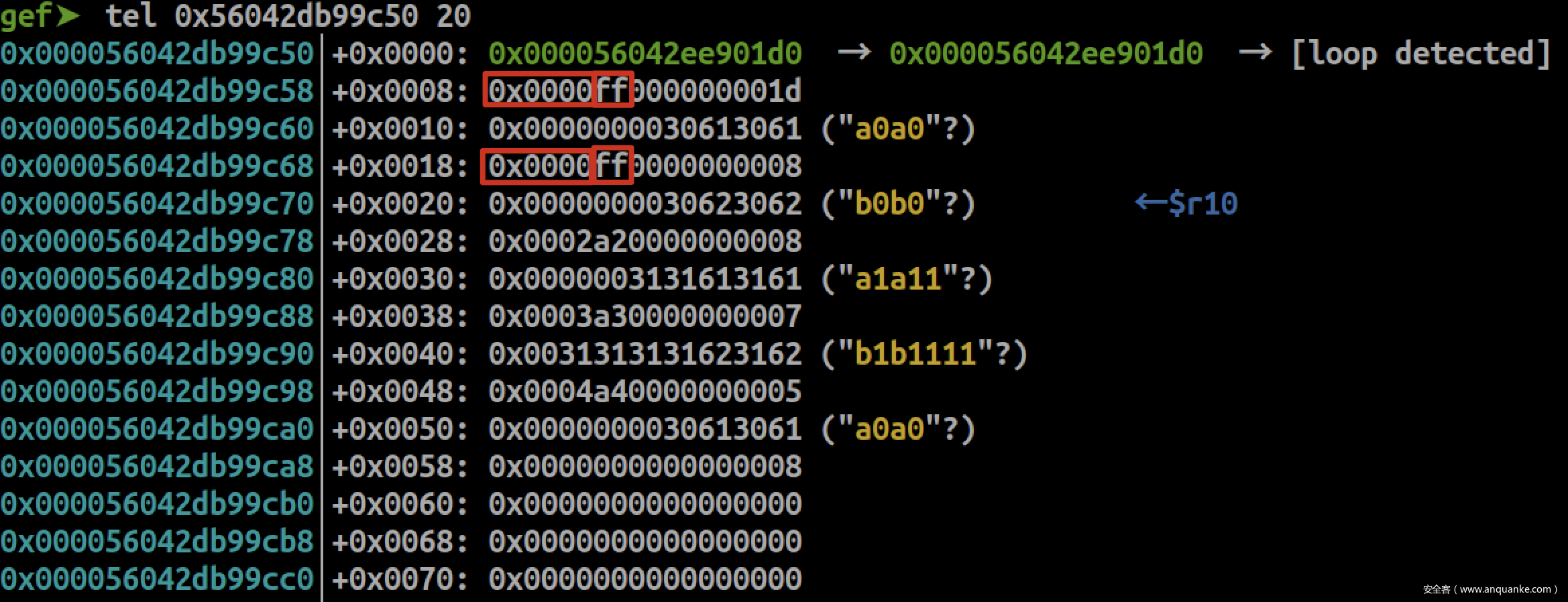

已释放的chunk会将chunk header的offset清零，并且将chunk下标置成0xff，不清空user data域。

释放一个0x30的chunk

gef➤  p *(struct meta*)0x56042ee901a8
$13 = {
  prev = 0x56042ee901a8,
  next = 0x56042ee901a8,
  mem = 0x7f79e1df5c50,
  avail_mask = 0x7c,
  freed_mask = 0x1,
  last_idx = 0x6,
  freeable = 0x1,
  sizeclass = 0x3,
  maplen = 0x0
}

freed_mask = 0x1表示有1个已被释放的chunk。

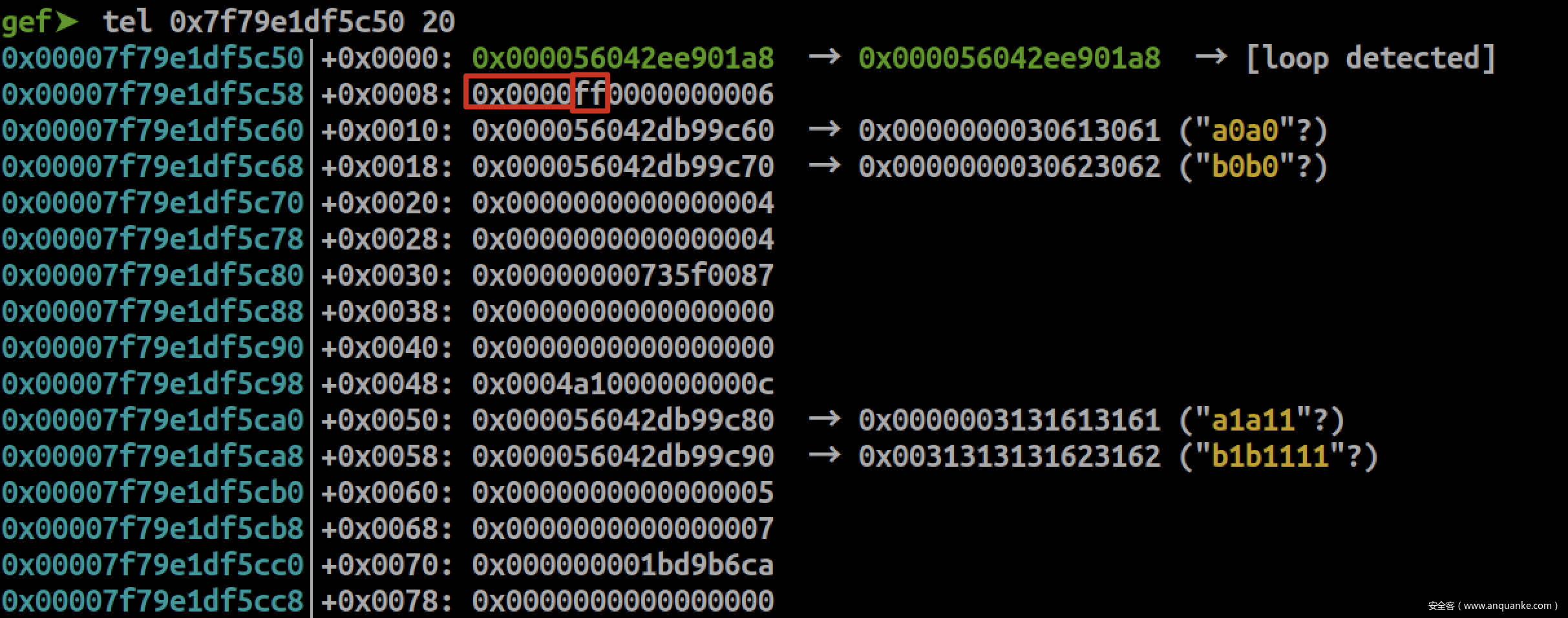

同样，chunk header的offset清零，且chunk下标置0xff。

const uint16_t size_classes[] = {
    1, 2, 3, 4, 5, 6, 7, 8,
    9, 10, 12, 15,
    18, 20, 25, 31,
    36, 42, 50, 63,
    72, 84, 102, 127,
    146, 170, 204, 255,
    292, 340, 409, 511,
    584, 682, 818, 1023,
    1169, 1364, 1637, 2047,
    2340, 2730, 3276, 4095,
    4680, 5460, 6552, 8191,
};

static const uint8_t small_cnt_tab[][3] = {
    { 30, 30, 30 },
    { 31, 15, 15 },
    { 20, 10, 10 },
    { 31, 15, 7 },
    { 25, 12, 6 },
    { 21, 10, 5 },
    { 18, 8, 4 },
    { 31, 15, 7 },
    { 28, 14, 6 },
};

static struct meta *alloc_group(int sc, size_t req)
{
    size_t size = UNIT*size_classes[sc];
    int i = 0, cnt;
    unsigned char *p;
    struct meta *m = alloc_meta();///分配内存，用于建立一个group
    if (!m) return 0;
    size_t usage = ctx.usage_by_class[sc];
    size_t pagesize = PGSZ;
    int active_idx;
    if (sc < 9) {
        while (i<2 && 4*small_cnt_tab[sc][i] > usage)
            i++;
        cnt = small_cnt_tab[sc][i];
    } else {
...
    ctx.usage_by_class[sc] += cnt;
...

几个有用的结构
group分类表，由sc指定由哪个group管理：usage_by_class = {0,0,0,…}
要申请的chunk大小，由这个大小计算出sc： req = 0x30 -> sc = 0x3
malloc的chunk大小： UNITsize_classes = 0x10 0x3 = 0x30
设定该group最多有多少个chunk：ctx.usage_by_class[sc] = 30 = 0x1e



漏洞点（Info Leak）

0x30 chunk， malloc 6次，free 5次

store('A', 'A')
for _ in range(5):
    query('A' * 0x30)

avail_mask = 0x40 = 0b1000000除了最后一个chunk，其余chunk不可分配；
freed_mask = 0x3e = 0b111110除第一个以及最后一个chunk，其余chunk已被释放

gef➤  p *(struct meta*)0x55b9b0b551a8
$2 = {
  prev = 0x55b9b0b551a8,
  next = 0x55b9b0b551a8,
  mem = 0x7fccf5fdcc50,
  avail_mask = 0x40,
  freed_mask = 0x3e,
  last_idx = 0x6,
  freeable = 0x1,
  sizeclass = 0x3,
  maplen = 0x0
}

可以发现，free掉的chunk不会优先分配

chunk在被free后不会清空user data域

增加到malloc 8次，free 7次

store('A', 'A')
for _ in range(5):
    query('A' * 0x30)
query('A' * 0x30)
query('B' * 0x30)

avail_mask = 0x7c = 0b1111100被释放的chunk重新分配，也就是当耗尽该group的7个chunk时，堆管理器才会检查是否有已被free掉的chunk，将这些chunk的avail_mask置1，再重新分配。

gef➤  p *(struct meta*)0x5575a83401a8
$2 = {
  prev = 0x5575a83401a8,
  next = 0x5575a83401a8,
  mem = 0x7f54fbdeec50,
  avail_mask = 0x7c,
  freed_mask = 0x2,
  last_idx = 0x6,
  freeable = 0x1,
  sizeclass = 0x3,
  maplen = 0x0
}

现在可以分配回先前已被释放的chunk，这样就有了uaf的利用机会。通过重新将带指针的结构体chunk分配回来，可leak出内存信息。



漏洞点（Hijack）

meta.h

//line:90~100
static inline void dequeue(struct meta **phead, struct meta *m)
{
    if (m->next != m) {
        m->prev->next = m->next;
        m->next->prev = m->prev;
        if (*phead == m) *phead = m->next;
    } else {
        *phead = 0;
    }
    m->prev = m->next = 0;
}

在审计源码时，可以发现这个经典的unsafe-unlink漏洞，跟早期glibc版本unlink宏出现的问题十分类似。

通过伪造fake meta，在删除该meta时，便会产生一次任意写，那么就有了劫持的机会。关于mooosl这道题的完整利用过程会在下篇文章中分析。
