可观测性作为系统高可用的重要保障,已经成为系统建设中不可或缺的一环。然而随着业务逻辑的日益复杂,传统的ELK方案在日志搜集、筛选和分析等方面愈加耗时耗力,而分布式会话跟踪方案虽然基于追踪能力完善了日志的串联,但更聚焦于调用链路,也难以直接应用于高效的业务追踪。

本文介绍了可视化全链路日志追踪的新方案,它以业务链路为载体,通过有效组织业务每次执行的日志,实现了执行现场的可视化还原,支持问题的高效定位。



1. 背景

1.1 业务系统日益复杂

随着互联网产品的快速发展,不断变化的商业环境和用户诉求带来了纷繁复杂的业务需求。业务系统需要支撑的业务场景越来越广、涵盖的业务逻辑越来越多,系统的复杂度也跟着快速提升。与此同时,由于微服务架构的演进,业务逻辑的实现往往需要依赖多个服务间的共同协作。总而言之,业务系统的日益复杂已经成为一种常态。

1.2 业务追踪面临挑战

业务系统往往面临着多样的日常客诉和突发问题,“业务追踪”就成为了关键的应对手段。业务追踪可以看做一次业务执行的现场还原过程,通过执行中的各种记录还原出原始现场,可用于业务逻辑执行情况的分析和问题的定位,是整个系统建设中重要的一环。
目前在分布式场景下,业务追踪的主流实现方式包括两类,一类是基于日志的ELK方案,一类是基于单次请求调用的会话跟踪方案。然而随着业务逻辑的日益复杂,上述方案越来越不适用于当下的业务系统。

1.2.1 传统的ELK方案

日志作为业务系统的必备能力,职责就是记录程序运行期间发生的离散事件,并且在事后阶段用于程序的行为分析,比如曾经调用过什么方法、操作过哪些数据等等。在分布式系统中,ELK技术栈已经成为日志收集和分析的通用解决方案。如下图1所示,伴随着业务逻辑的执行,业务日志会被打印,统一收集并存储至Elasticsearch(
下称ES)[2]。

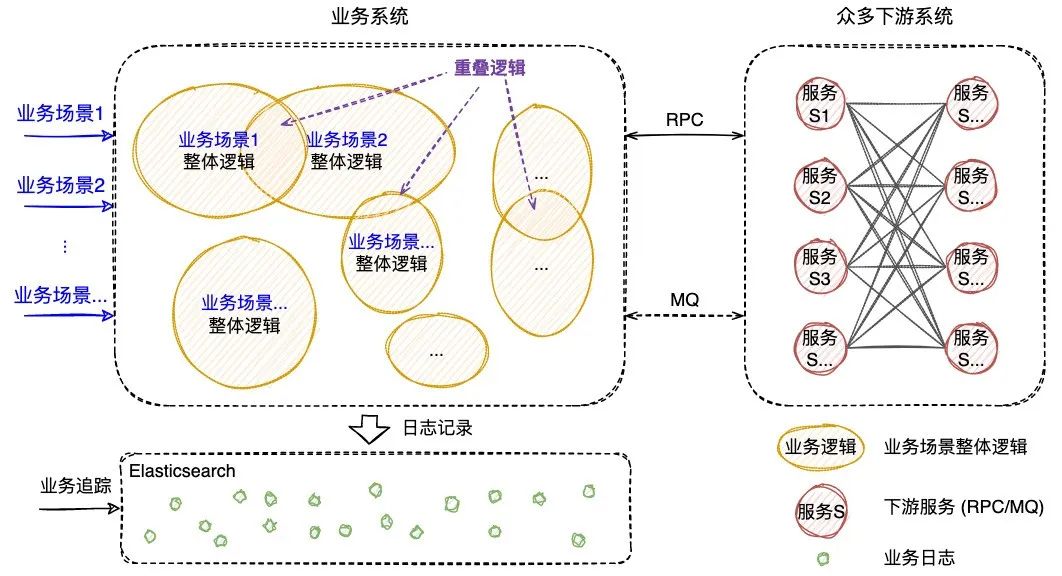

图1 业务系统ELK案例

传统的ELK方案需要开发者在编写代码时尽可能全地打印日志,再通过关键字段从ES中搜集筛选出与业务逻辑相关的日志数据,进而拼凑出业务执行的现场信息。然而该方案存在如下的痛点:

日志搜集繁琐:虽然ES提供了日志检索的能力,但是日志数据往往是缺乏结构性的文本段,很难快速完整地搜集到全部相关的日志。
日志筛选困难:不同业务场景、业务逻辑之间存在重叠,重叠逻辑打印的业务日志可能相互干扰,难以从中筛选出正确的关联日志。
日志分析耗时:搜集到的日志只是一条条离散的数据,只能阅读代码,再结合逻辑,由人工对日志进行串联分析,尽可能地还原出现场。

综上所述,随着业务逻辑和系统复杂度的攀升,传统的ELK方案在日志搜集、日志筛选和日志分析方面愈加的耗时耗力,很难快速实现对业务的追踪。

1.2.2 分布式会话跟踪方案

在分布式系统,尤其是微服务系统中,业务场景的某次请求往往需要经过多个服务、多个中间件、多台机器的复杂链路处理才能完成。为了解决复杂链路排查困难的问题,“分布式会话跟踪方案”诞生。该方案的理论知识由Google在2010年《Dapper》论文[3]中发表,随后Twitter开发出了一个开源版本Zipkin[4]。
市面上的同类型框架几乎都是以Google Dapper论文为基础进行实现,整体大同小异,都是通过一个分布式全局唯一的id(即traceId),将分布在各个服务节点上的同一次请求串联起来,还原调用关系、追踪系统问题、分析调用数据、统计系统指标。分布式会话跟踪,是一种会话级别的追踪能力,如下图2所示,单个分布式请求被还原成一条调用链路,从客户端发起请求抵达系统的边界开始,记录请求流经的每一个服务,直到向客户端返回响应为止。

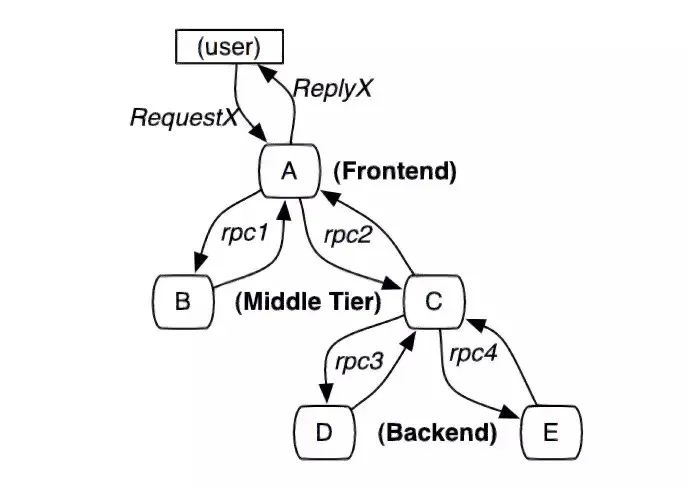

图2 一次典型的请求全过程(摘自《Dapper》)

分布式会话跟踪的主要作用是分析分布式系统的调用行为,并不能很好地应用于业务逻辑的追踪。下图3是一个审核业务场景的追踪案例,业务系统对外提供审核能力,待审对象的审核需要经过“初审”和“复审”两个环节(两个环节关联相同的taskId),因此整个审核环节的执行调用了两次审核接口。如图左侧所示,完整的审核场景涉及众多“业务逻辑”的执行,而分布式会话跟踪只是根据两次RPC调用生成了右侧的两条调用链路,并没有办法准确地描述审核场景业务逻辑的执行,问题主要体现在以下几个方面:

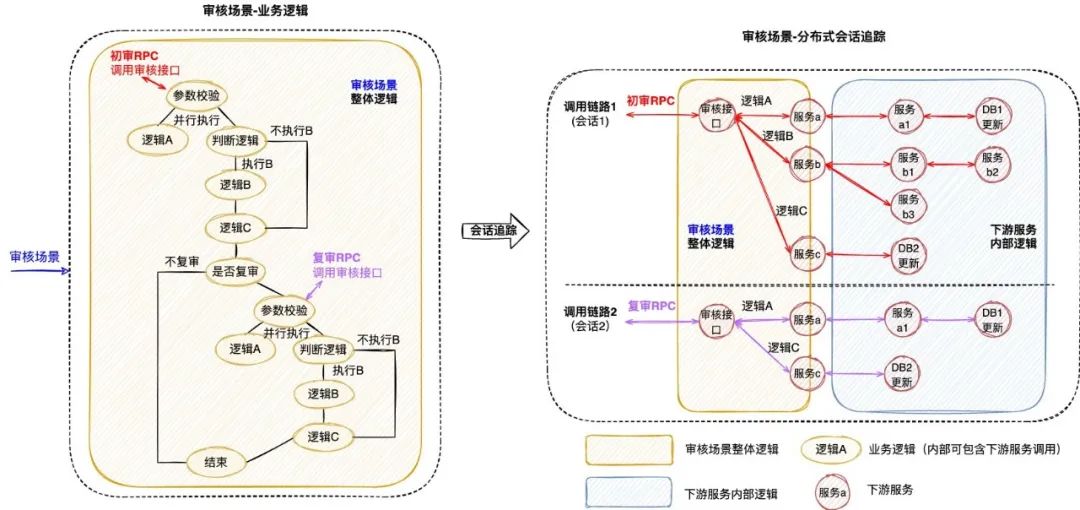

图3 分布式会话跟踪案例

(1) 无法同时追踪多条调用链路

分布式会话跟踪仅支持单个请求的调用追踪,当业务场景包含了多个调用时,将生成多条调用链路;由于调用链路通过traceId串联,不同链路之间相互独立,因此给完整的业务追踪增加了难度。例如当排查审核场景的业务问题时,由于初审和复审是不同的RPC请求,所以无法直接同时获取到2条调用链路,通常需要额外存储2个traceId的映射关系。

(2) 无法准确描述业务逻辑的全景

分布式会话跟踪生成的调用链路,只包含单次请求的实际调用情况,部分未执行的调用以及本地逻辑无法体现在链路中,导致无法准确描述业务逻辑的全景。例如同样是审核接口,初审链路1包含了服务b的调用,而复审链路2却并没有包含,这是因为审核场景中存在“判断逻辑”,而该逻辑无法体现在调用链路中,还是需要人工结合代码进行分析。

(3) 无法聚焦于当前业务系统的逻辑执行

分布式会话跟踪覆盖了单个请求流经的所有服务、组件、机器等等,不仅包含当前业务系统,还涉及了众多的下游服务,当接口内部逻辑复杂时,调用链路的深度和复杂度都会明显增加,而业务追踪其实仅需要聚焦于当前业务系统的逻辑执行情况。例如审核场景生成的调用链路,就涉及了众多下游服务的内部调用情况,反而给当前业务系统的问题排查增加了复杂度。

1.2.3 总结

传统的ELK方案是一种滞后的业务追踪,需要事后从大量离散的日志中搜集和筛选出需要的日志,并人工进行日志的串联分析,其过程必然耗时耗力。而分布式会话跟踪方案则是在调用执行的同时,实时地完成了链路的动态串联,但由于是会话级别且仅关注于调用关系等问题,导致其无法很好地应用于业务追踪。
因此,无论是传统的ELK方案还是分布式会话跟踪方案,都难以满足日益复杂的业务追踪需求。本文希望能够实现聚焦于业务逻辑追踪的高效解决方案,将业务执行的日志以业务链路为载体进行高效组织和串联,并支持业务执行现场的还原和可视化查看,从而提升定位问题的效率,即可视化全链路日志追踪。
下文将介绍可视化全链路日志追踪的设计思路和通用方案,同时介绍新方案在大众点评内容平台的落地情况,旨在帮助有类似需求的业务系统开发需求的同学提供一些思路。



2. 可视化全链路日志追踪

2.1 设计思路

可视化全链路日志追踪考虑在前置阶段,即业务执行的同时实现业务日志的高效组织和动态串联,如下图4所示,此时离散的日志数据将会根据业务逻辑进行组织,绘制出执行现场,从而可以实现高效的业务追踪。

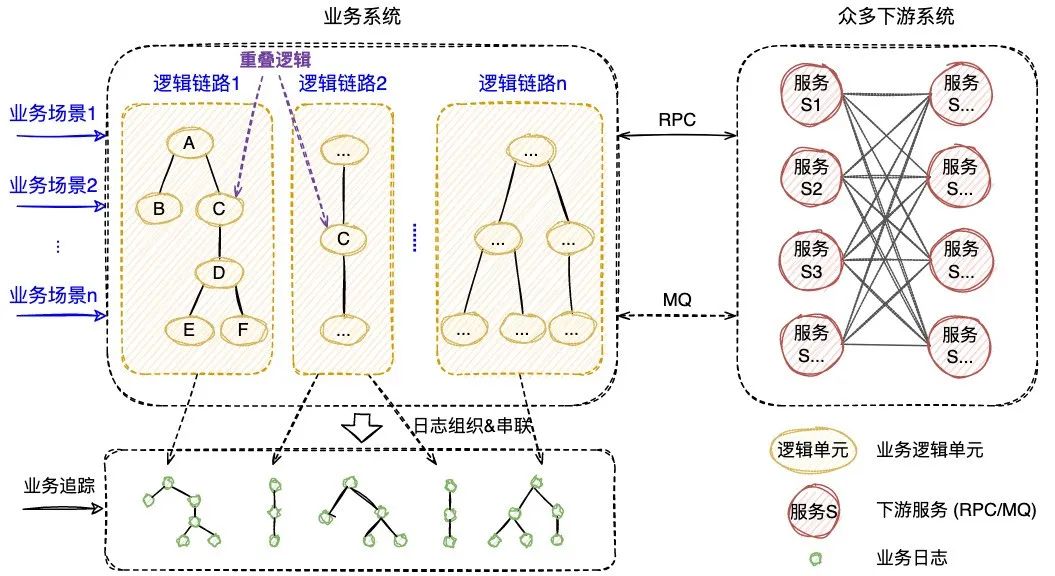

图4 业务系统日志追踪案例

新方案需要回答两个关键问题:如何高效组织业务日志,以及如何动态串联业务日志。下文将逐一进行回答。
问题1:如何高效组织业务日志?
为了实现高效的业务追踪,首先需要准确完整地描述出业务逻辑,形成业务逻辑的全景图,而业务追踪其实就是通过执行时的日志数据,在全景图中还原出业务执行的现场。
新方案对业务逻辑进行了抽象,定义出业务逻辑链路,下面还是以“审核业务场景”为例,来说明业务逻辑链路的抽象过程:
  • 逻辑节点:业务系统的众多逻辑可以按照业务功能进行拆分,形成一个个相互独立的业务逻辑单元,即逻辑节点,可以是本地方法(如下图5的“判断逻辑”节点)也可以是RPC等远程调用方法(如下图5的“逻辑A”节点)。

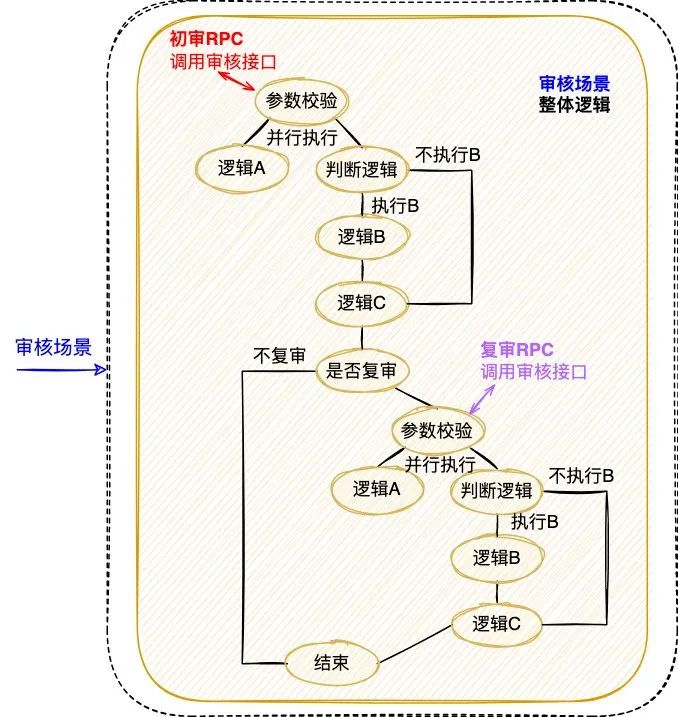

  • 逻辑链路:业务系统对外支撑着众多的业务场景,每个业务场景对应一个完整的业务流程,可以抽象为由逻辑节点组合而成的逻辑链路,如下图5中的逻辑链路就准确完整地描述了“审核业务场景”。
一次业务追踪就是逻辑链路的某一次执行情况的还原,逻辑链路完整准确地描述了业务逻辑全景,同时作为载体可以实现业务日志的高效组织。

问题2:如何动态串联业务日志?

业务逻辑执行时的日志数据原本是离散存储的,而此时需要实现的是,随着业务逻辑的执行动态串联各个逻辑节点的日志,进而还原出完整的业务逻辑执行现场。
由于逻辑节点之间、逻辑节点内部往往通过MQ或者RPC等进行交互,新方案可以采用分布式会话跟踪提供的分布式参数透传能力[5]实现业务日志的动态串联:
通过在执行线程和网络通信中持续地透传参数,实现在业务逻辑执行的同时,不中断地传递链路和节点的标识,实现离散日志的染色。
基于标识,染色的离散日志会被动态串联至正在执行的节点,逐渐汇聚出完整的逻辑链路,最终实现业务执行现场的高效组织和可视化展示。
与分布式会话跟踪方案不同的是,当同时串联多次分布式调用时,新方案需要结合业务逻辑选取一个公共id作为标识,例如图5的审核场景涉及2次RPC调用,为了保证2次执行被串联至同一条逻辑链路,此时结合审核业务场景,选择初审和复审相同的“任务id”作为标识,完整地实现审核场景的逻辑链路串联和执行现场还原。

2.2 通用方案

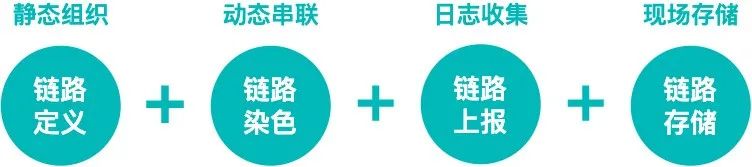

明确日志的高效组织和动态串联这两个基本问题后,本文选取图4业务系统中的“逻辑链路1”进行通用方案的详细说明,方案可以拆解为以下步骤:

图6 通用方案拆解

2.2.1 链路定义

“链路定义”的含义为:使用特定语言,静态描述完整的逻辑链路,链路通常由多个逻辑节点,按照一定的业务规则组合而成,业务规则即各个逻辑节点之间存在的执行关系,包括串行、并行、条件分支。
DSL(Domain Specific Language)是为了解决某一类任务而专门设计的计算机语言,可以通过JSON或XML定义出一系列节点(逻辑节点)的组合关系(业务规则)。因此,本方案选择使用DSL描述逻辑链路,实现逻辑链路从抽象定义到具体实现。

 [
    {
      "nodeName": "A",
      "nodeType": "rpc"
    },
    {
      "nodeName": "Fork",
      "nodeType": "fork",
      "forkNodes": [
        [
          {
            "nodeName": "B",
            "nodeType": "rpc"
          }
        ],
        [
          {
            "nodeName": "C",
            "nodeType": "local"
          }
        ]
      ]
    },
    {
      "nodeName": "Join",
      "nodeType": "join",
      "joinOnList": [
        "B",
        "C"
      ]
    },
    {
      "nodeName": "D",
      "nodeType": "decision",
      "decisionCases": {
        "true": [
          {
            "nodeName": "E",
            "nodeType": "rpc"
          }
        ]
      },
      "defaultCase": [
        {
          "nodeName": "F",
          "nodeType": "rpc"
        }
      ]
    }
  ]

2.2.2 链路染色

“链路染色”的含义为:在链路执行过程中,通过透传串联标识,明确具体是哪条链路在执行,执行到了哪个节点。
链路染色包括两个步骤:
步骤一:确定串联标识,当逻辑链路开启时,确定唯一标识,能够明确后续待执行的链路和节点。
  • 链路唯一标识  =  业务标识 + 场景标识 + 执行标识 (三个标识共同决定“某个业务场景下的某次执行”)
    • 业务标识:赋予链路业务含义,例如“用户id”、“活动id”等等。
    • 场景标识:赋予链路场景含义,例如当前场景是“逻辑链路1”。
    • 执行标识:赋予链路执行含义,例如只涉及单次调用时,可以直接选择“traceId”;涉及多次调用时则,根据业务逻辑选取多次调用相同的“公共id”。
  • 节点唯一标识  =  链路唯一标识 + 节点名称 (两个标识共同决定“某个业务场景下的某次执行中的某个逻辑节点”)
    • 节点名称:DSL中预设的节点唯一名称,如“A”。
步骤二:传递串联标识,当逻辑链路执行时,在分布式的完整链路中透传串联标识,动态串联链路中已执行的节点,实现链路的染色。例如在“逻辑链路1”中:
    • 当“A”节点触发执行,则开始在后续链路和节点中传递串联标识,随着业务流程的执行,逐步完成整个链路的染色。
    • 当标识传递至“E”节点时,则表示“D”条件分支的判断结果是“true”,同时动态地将“E”节点串联至已执行的链路中。

2.2.3 链路上报

“链路上报”的含义为:在链路执行过程中,将日志以链路的组织形式进行上报,实现业务现场的准确保存。

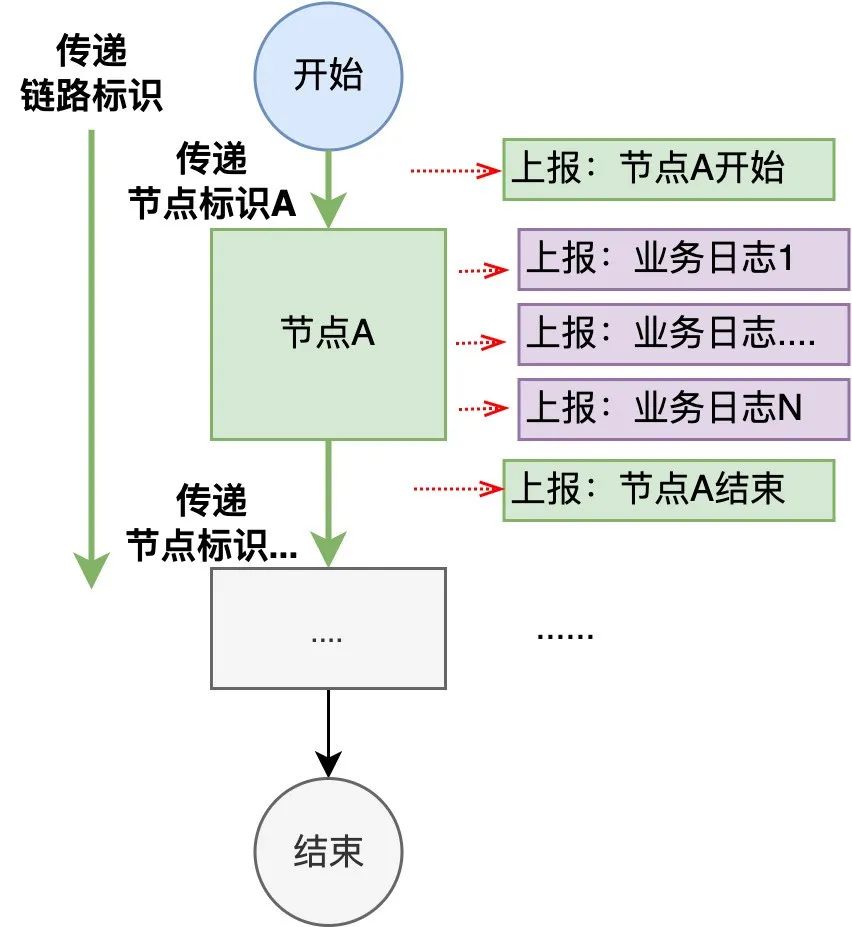

图8 链路上报图示

如上图8所示,上报的日志数据包括:节点日志和

业务日志。其中节点日志的作用是绘制链路中的已执行节点,记录了节点的开始、结束、输入、输出;业务日志的作用是展示链路节点具体业务逻辑的执行情况,记录了任何对业务逻辑起到解释作用的数据,包括与上下游交互的入参出参、复杂逻辑的中间变量、逻辑执行抛出的异常。

2.2.4 链路存储

“链路存储”的含义为:将链路执行中上报的日志落地存储,并用于后续的“现场还原”。上报日志可以拆分为链路日志、节点日志和业务日志三类:
  • 链路日志:链路单次执行中,从开始节点和结束节点的日志中提取的链路基本信息,包含链路类型、链路元信息、链路开始/结束时间等。
  • 节点日志:链路单次执行中,已执行节点的基本信息,包含节点名称、节点状态、节点开始/结束时间等。
  • 业务日志:链路单次执行中,已执行节点中的业务日志信息,包含日志级别、日志时间、日志数据等。
下图就是链路存储的存储模型,包含了链路日志,节点日志,业务日志、链路元数据(配置数据),并且是如下图9所示的树状结构,其中业务标识作为根节点,用于后续的链路查询。

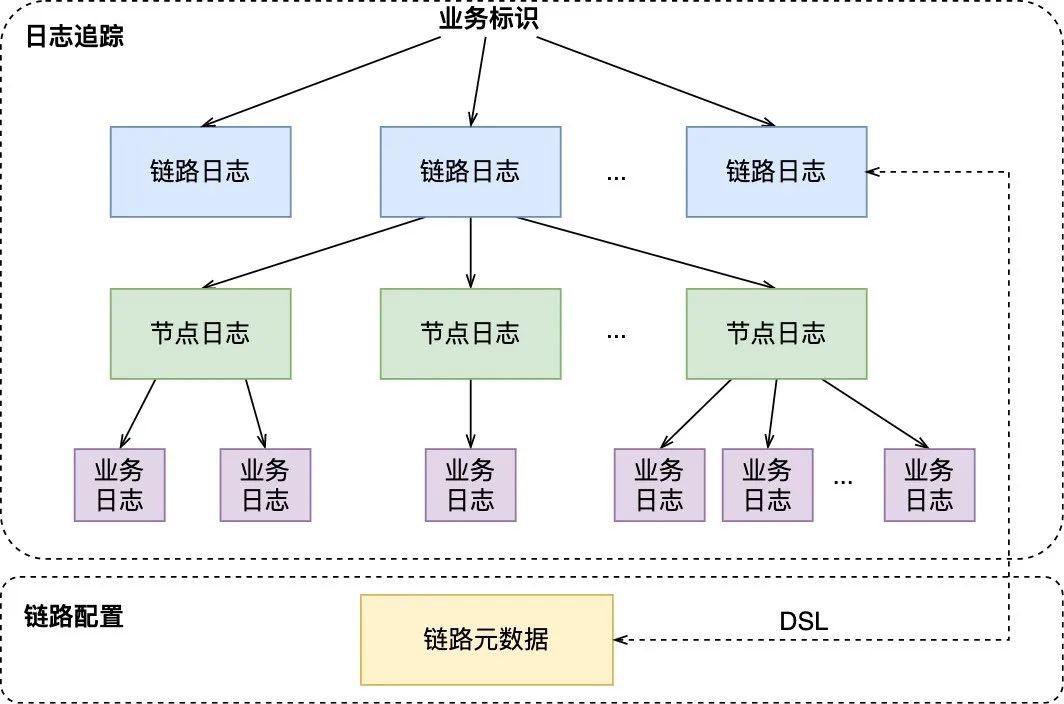

图9 链路的树状存储结构



3. 大众点评内容平台实践

3.1 业务特点与挑战

互联网时代,内容为王。内容型平台的核心打法就是搭建内容流水线,保障内容可持续、健康且有价值地流转到内容消费者,并最终形成内容“生产→治理→消费→生产”的良性循环。

大众点评和美团App拥有丰富多样的内容,站内外业务方、合作方有着众多的消费场景。对于内容流水线中的三方,分别有如下需求:

内容的生产方:希望生产的内容能在更多的渠道分发,收获更多的流量,被消费者所喜爱。
内容的治理方:希望作为“防火墙”过滤出合法合规的内容,同时整合机器和人工能力,丰富内容属性。
内容的消费方:希望获得满足其个性化需求的内容,能够吸引其种草,或辅助其做出消费决策。

生产方的内容模型各异、所需处理手段各不相同,消费方对于内容也有着个性化的要求。如果由各个生产方和消费方单独对接,内容模型异构、处理流程和输出门槛各异的问题将带来对接的高成本和低效率。在此背景下,点评内容平台应运而生,作为内容流水线的“治理方”,承上启下实现了内容的统一接入、统一处理和统一输出:

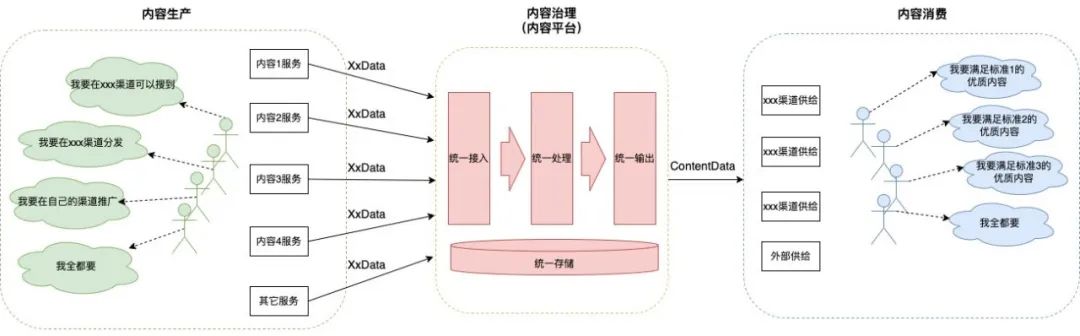

图10 点评内容平台业务形态

统一接入:统一内容数据模型,对接不同的内容生产方,将异构的内容转化为内容平台通用的数据模型。
统一处理:统一处理能力建设,积累并完善通用的机器处理和人工运营能力,保证内容合法合规,属性丰富。
统一输出:统一输出门槛建设,对接不同的内容消费方,为下游提供规范且满足其个性化需求的内容数据。

如下图11所示,是点评内容平台的核心业务流程,每一条内容都会经过这个流程,最终决定在各个渠道下是否分发。

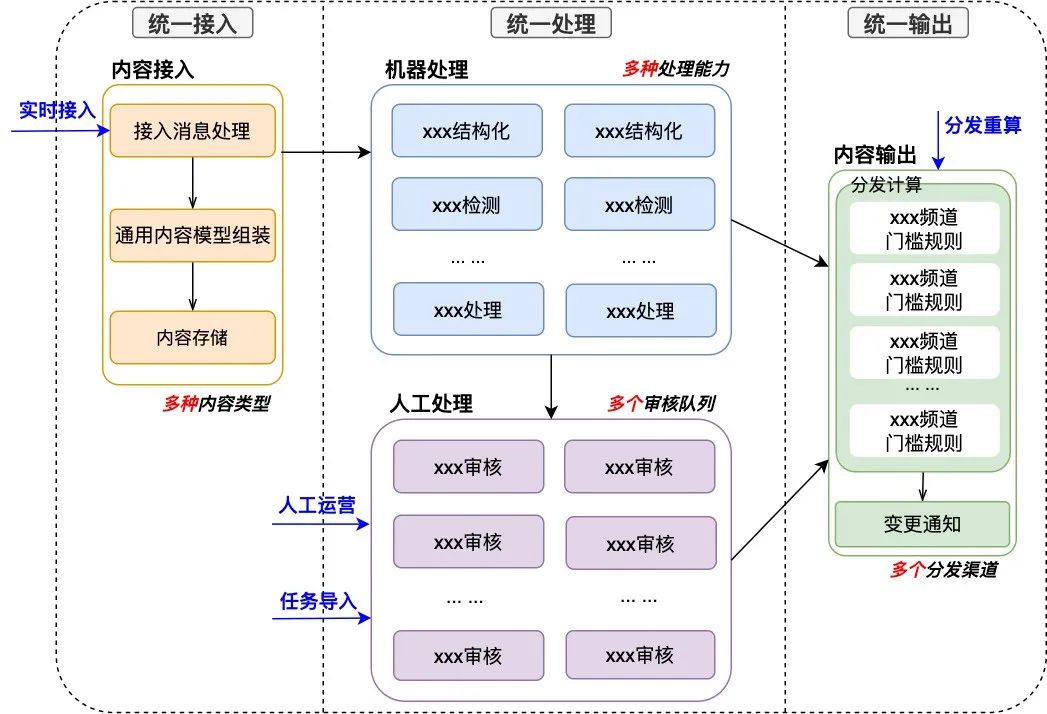

图11 点评内容平台业务流程

内容是否及时、准确经过内容平台的处理,是内容生产方和消费方的核心关注,也是日常值班的主要客诉类型。而内容平台的业务追踪建设,主要面临以下的困难与复杂性:
业务场景多:业务流程涉及多个不同的业务场景,且逻辑各异,例如实时接入、人工运营、分发重算等图中列出的部分场景。
逻辑节点多:业务场景涉及众多的逻辑节点,且不同内容类型节点各异,例如同样是实时接入场景,笔记内容和直播内容在执行的逻辑节点上存在较大差异。
触发执行多:业务场景会被多次触发执行,且由于来源不同,逻辑也会存在差异,例如笔记内容被作者编辑、被系统审核等等后,都会触发实时接入场景的重新执行。
点评内容平台日均处理百万条内容,涉及百万次业务场景的执行、高达亿级的逻辑节点的执行,而业务日志分散在不同的应用中,并且不同内容,不同场景,不同节点以及多次执行的日志混杂在一起,无论是日志的搜集还是现场的还原都相当繁琐耗时,传统的业务追踪方案越来越不适用于内容平台。
点评内容平台亟需新的解决方案,实现高效的业务追踪,因此我们进行了可视化全链路日志追踪的建设,下面本文将介绍一下相关的实践和成果。

3.2 实践与成果

3.2.1 实践

点评内容平台是一个复杂的业务系统,对外支撑着众多的业务场景,通过对于业务场景的梳理和抽象,可以定义出实时接入、人工运营、任务导入、分发重算等多个业务逻辑链路。由于点评内容平台涉及众多的内部服务和下游依赖服务,每天支撑着大量的内容处理业务,伴随着业务的执行将生成大量的日志数据,与此同时链路上报还需要对众多的服务进行改造。因此在通用的全链路日志追踪方案的基础上,点评内容平台进行了如下的具体实践。

(1) 支持大数据量日志的上报和存储

点评内容平台实现了图12所示的日志上报架构,支持众多服务统一的日志收集、处理和存储,能够很好地支撑大数据量下的日志追踪建设。

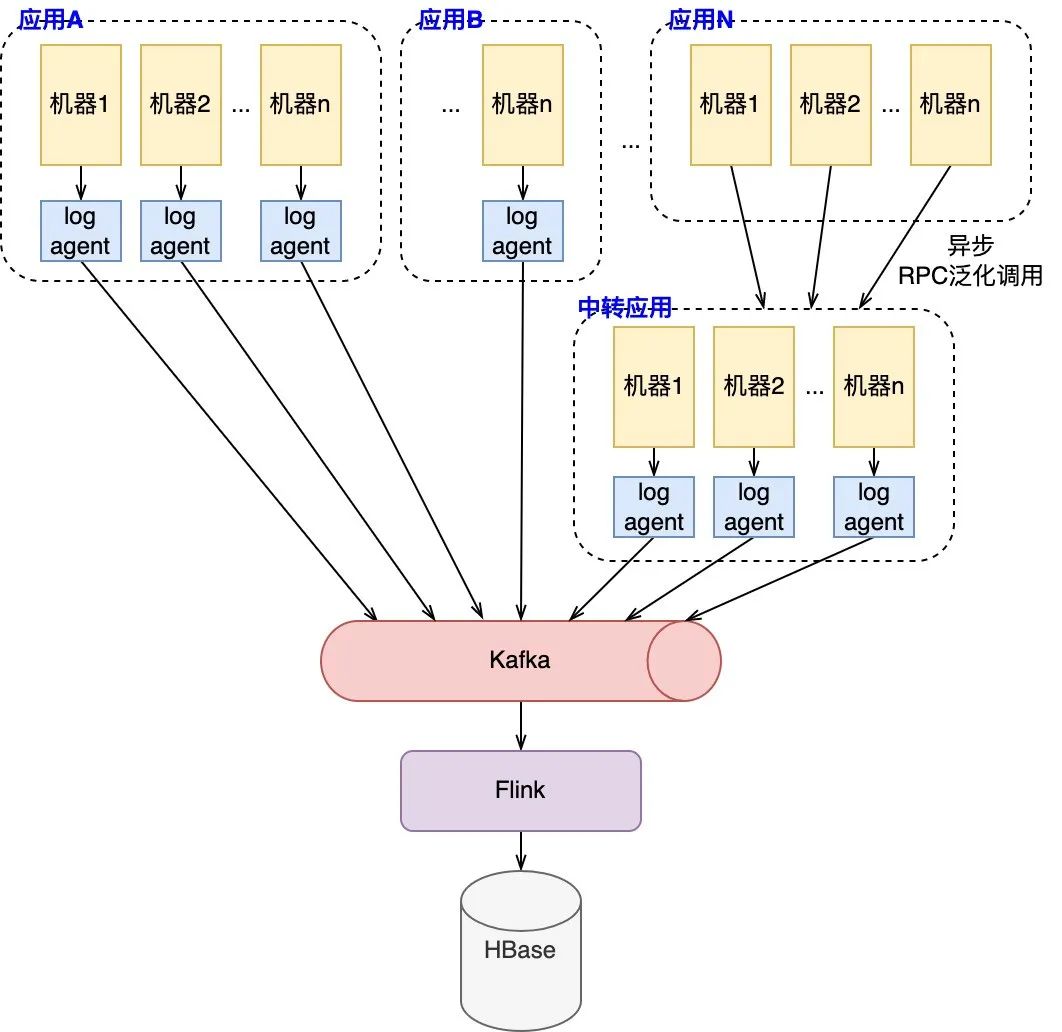

图12 点评内容平台日志上报架构

日志收集:各应用服务通过机器上部署的log_agent收集异步上报的日志数据,并统一传输至Kafka通道中,此外针对少量不支持log_agent的服务,搭建了如图所示的中转应用。
日志解析:收集的日志通过Kafka接入到Flink中,统一进行解析和处理,根据日志类型对日志进行分类和聚合,解析为链路日志、节点日志和业务日志。

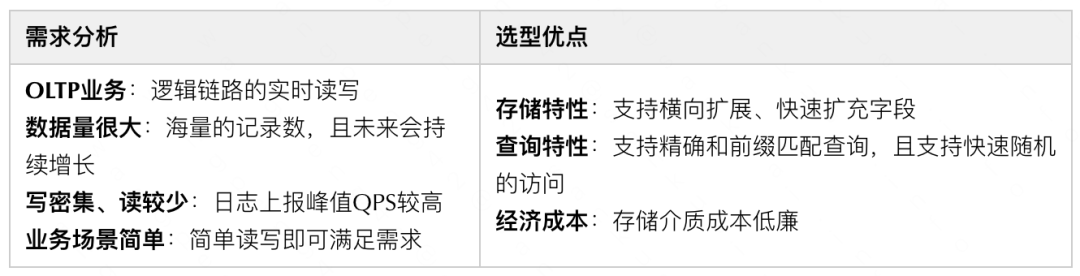

日志存储:完成日志解析后,日志会按照树状的存储模型进行落地存储,结合存储的需求分析以及各个存储选项的特点,点评内容平台最终选择

HBase作为存储选型。

整体而言,log_agent + Kafka + Flink + HBase的日志上报和存储架构能够很好地支持复杂的业务系统,天然支持分布式场景下众多应用的日志上报,同时适用于高流量的数据写入。

(2) 实现众多后端服务的低成本改造
点评内容平台实现了“自定义日志工具包”(即下图13的TraceLogger工具包),屏蔽链路追踪中的上报细节,实现众多服务改造的成本最小化。TraceLogger工具包的功能包括:
  • 模仿slf4j-api:工具包的实现在slf4j框架之上,并模仿slf4j-api对外提供相同的API,因此使用方无学习成本。
  • 屏蔽内部细节,内部封装一系列的链路日志上报逻辑,屏蔽染色等细节,降低使用方的开发成本。
    • 上报判断:
      • 判断链路标识:无标识时,进行兜底的日志上报,防止日志丢失。
      • 判断上报方式:有标识时,支持日志和RPC中转两种上报方式。
    • 日志组装:实现参数占位、异常堆栈输出等功能,并将相关数据组装为Trace对象,便于进行统一的收集和处理。
    • 异常上报:通过ErrorAPI主动上报异常,兼容原日志上报中ErrorAppender。
    • 日志上报:适配Log4j2日志框架实现最终的日志上报。

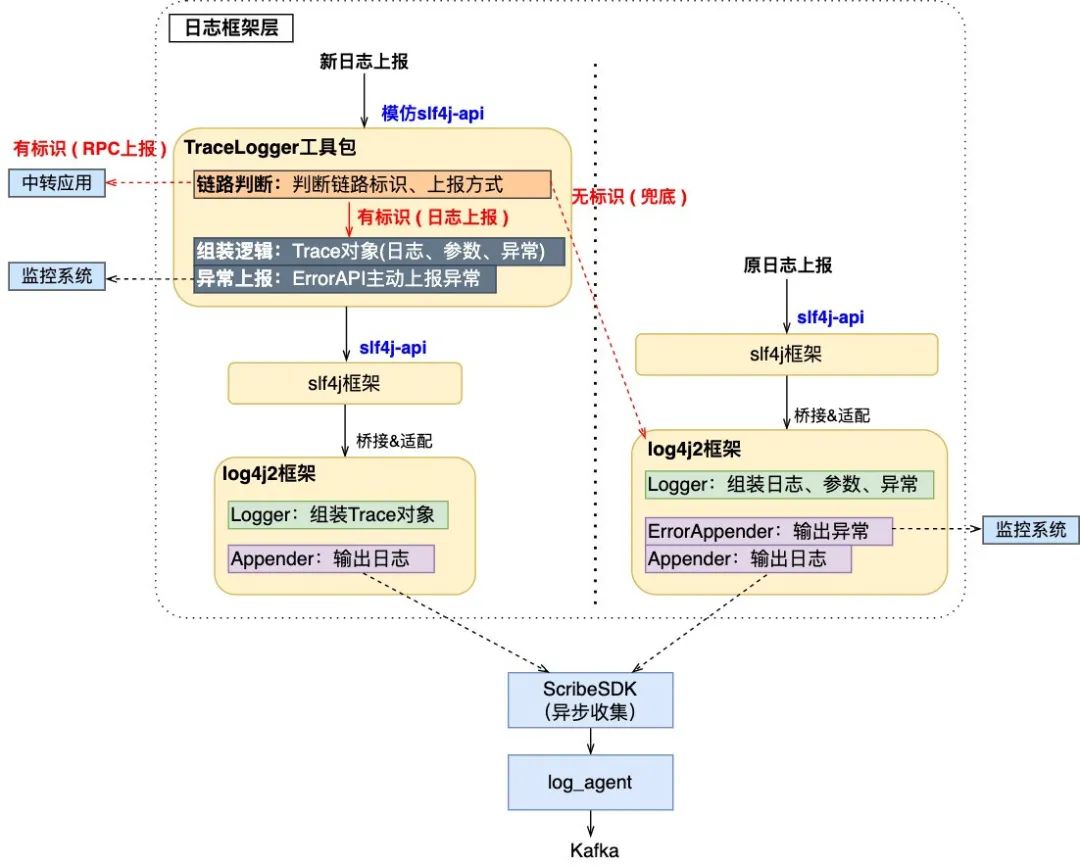

图13 TraceLogger日志工具包

下面是TraceLogger工具包分别进行业务日志和节点日志上报的使用案例,整体的改造成本较低。
业务日志上报:无学习成本,基本无改造成本。
案例:业务日志上报
  // 替换前:原日志上报
LOGGER.error(“update struct failed, param:{}”, GsonUtils.toJson(structRequest), e);
// 替换后:全链路日志上报
TraceLogger.error(“update struct failed, param:{}”, GsonUtils.toJson(structRequest), e);
节点日志上报:支持API、AOP两种上报方式,灵活且成本低。
案例:节点日志上报
public Response realTimeInputLink(long contentId) {
// 链路开始:传递串联标识(业务标识 + 场景标识 + 执行标识)
TraceUtils.passLinkMark(“contentId_type_uuid”);
// …
// 本地调用(API上报节点日志)
TraceUtils.reportNode(“contentStore”, contentId, StatusEnums.RUNNING)
contentStore(contentId);
TraceUtils.reportNode(“contentStore”, structResp, StatusEnums.COMPLETED)
// …
// 远程调用
Response processResp = picProcess(contentId);
// …
}
// AOP上报节点日志
@TraceNode(nodeName=”picProcess”)
public Response picProcess(long contentId) {
// 图片处理业务逻辑
// 业务日志数据上报
TraceLogger.warn(“picProcess failed, contentId:{}”, contentId);
}

3.2.2 成果

基于上述实践,点评内容平台实现了可视化全链路日志追踪,能够一键追踪任意一条内容所有业务场景的执行,并通过可视化的链路进行执行现场的还原,追踪效果如下图所示:
【链路查询功能】:根据内容id实时查询该内容所有的逻辑链路执行,覆盖所有的业务场景。

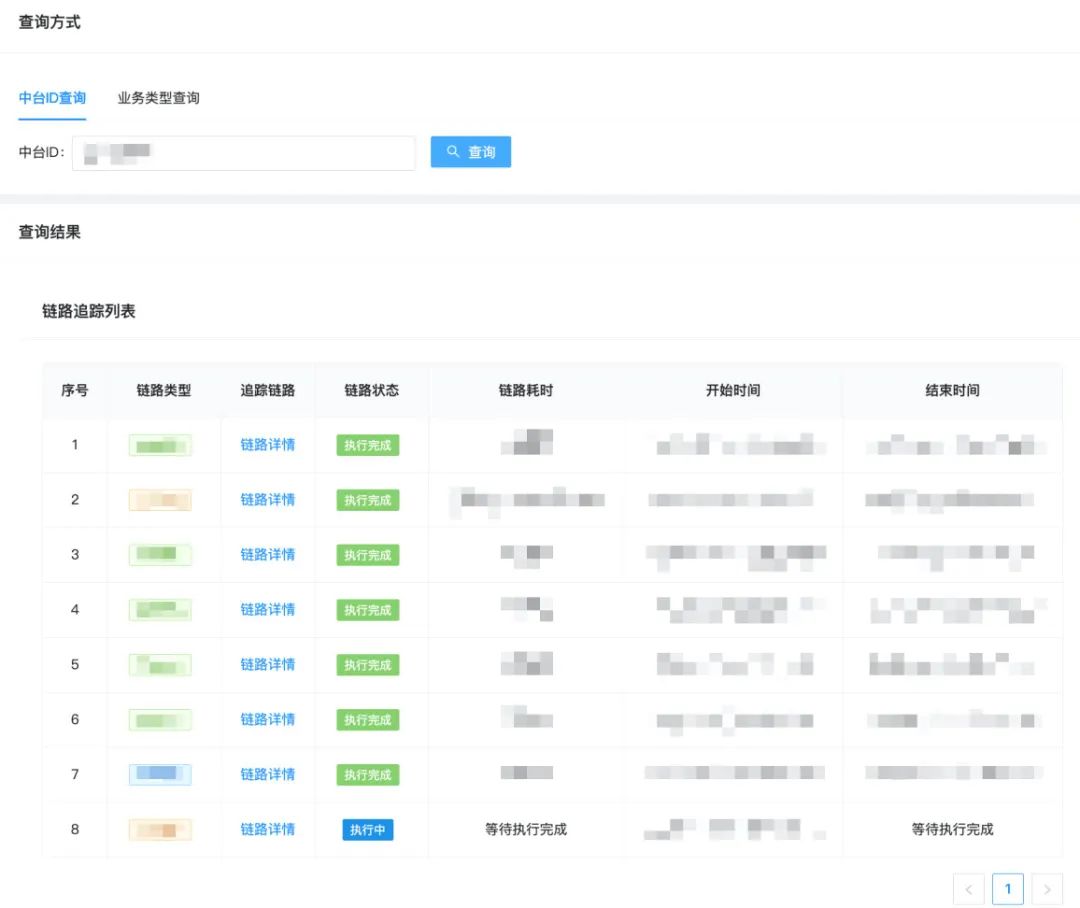

图14 链路查询

【链路展示功能】:通过链路图可视化展示业务逻辑的全景,同时展示各个节点的执行情况。

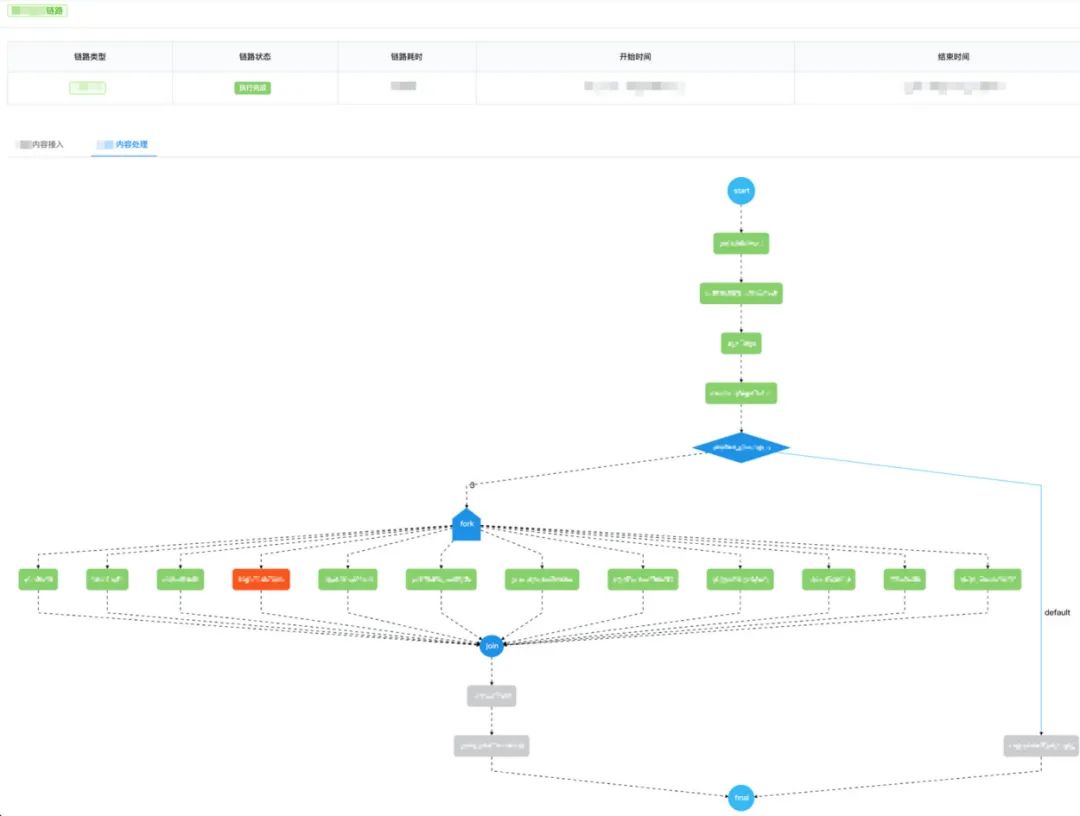

图15 链路展示

【节点详情查询功能】:支持展示任意已执行节点的详情,包括节点输入、输出,以及节点执行过程中的关键业务日志。

图16 节点详情

目前,可视化全链路日志追踪系统已经成为点评内容平台的“问题排查工具”,我们可以将问题排查耗时从小时级降低到5分钟内;同时也是“测试辅助工具”,利用可视化的日志串联和展示,明显提升了RD自测、QA测试的效率。最后总结一下可视化全链路日志追踪的优点:
  • 接入成本低:DSL配置配合简单的日志上报改造,即可快速接入。
  • 追踪范围广:任意一条内容的所有逻辑链路,均可被追踪。
  • 使用效率高:管理后台支持链路和日志的可视化查询展示,简单快捷。



4. 总结与展望

随着分布式业务系统的日益复杂,可观测性对于业务系统的稳定运行也愈发重要[6]。作为大众点评内容流水线中的复杂业务系统,为了保障内容流转的稳定可靠,点评内容平台落地了全链路的可观测建设,在日志(Logging)、指标(Metrics)和追踪(Tracing)的三个具体方向上都进行了一定的探索和建设。
其中之一就是本文的“可视化全链路日志追踪”,结合日志(Logging)与追踪(Tracing),我们提出了一套新的业务追踪通用方案,通过在业务执行阶段,结合完整的业务逻辑动态完成日志的组织串联,替代了传统方案低效且滞后的人工日志串联,最终可以实现业务全流程的高效追踪以及业务问题的高效定位。此外,在指标(Metrics)方向上,点评内容平台实践落地了“可视化全链路指标监控”,支持实时、多维度地展示业务系统的关键业务和技术指标,同时支持相应的告警和异常归因能力,实现了对业务系统整体运行状况的有效把控。
未来,点评内容平台会持续深耕,实现覆盖告警、概况、排错和剖析等功能的可观测体系[7],持续沉淀和输出相关的通用方案,希望可以为业务系统(特别是复杂的业务系统),提供一些可观测性建设的借鉴和启发。
