一、蓝牙技术概述

蓝牙(Bluetooth)是一种短距离无线通信技术标准,最初由爱立信公司于1994年提出,旨在取代有线连接,实现设备间的无线数据交换。蓝牙技术以10世纪丹麦国王Harald Blåtand的名字命名,象征着统一不同设备的愿景。

1.1 蓝牙技术的发展历程

蓝牙技术自诞生以来经历了多个版本的演进:

蓝牙1.0和1.0B (1999年):初始版本,存在互操作性问题

蓝牙1.1 (2001年):第一个广泛采用的版本

蓝牙1.2 (2003年):改进抗干扰能力,提高传输速度

蓝牙2.0+EDR (2004年):引入增强数据速率(EDR)

蓝牙2.1+EDR (2007年):简化配对流程,提高安全性

蓝牙3.0+HS (2009年):引入高速模式(HS)

蓝牙4.0 (2010年):引入低功耗蓝牙(BLE)

蓝牙4.1 (2013年):改进与LTE的共存性

蓝牙4.2 (2014年):提高数据传输速率和安全性

蓝牙5.0 (2016年):显著提升范围、速度和广播容量

蓝牙5.1 (2019年):增加寻向功能

蓝牙5.2 (2020年):引入LE Audio

蓝牙5.3 (2021年):进一步优化低功耗性能

1.2 蓝牙技术的特点

蓝牙技术具有以下主要特点:

短距离通信:典型通信距离为10米(Class 2),可扩展至100米(Class 1)

低功耗:特别是BLE技术,适合电池供电设备

ISM频段工作:2.4GHz全球免许可频段

跳频扩频技术:减少干扰,提高安全性

点对点和点对多点通信:支持多种网络拓扑

低成本:广泛普及,芯片价格低廉



二、蓝牙协议栈架构

蓝牙协议栈是蓝牙技术的核心,采用分层架构设计,各层具有明确的功能划分和接口定义。完整的蓝牙协议栈可分为控制器子系统(Controller)和主机子系统(Host)两大部分。

2.1 蓝牙协议栈分层结构

蓝牙协议栈从下到上可分为以下主要层次:

2.1.1 物理层(PHY)

物理层负责无线信号的调制解调,工作在2.4GHz ISM频段(2400-2483.5MHz)。蓝牙采用高斯频移键控(GFSK)调制方式,将数字信号转换为射频信号。

蓝牙5.0引入了两种新的PHY:

LE Coded PHY:提供更长的通信距离

LE 2M PHY:提供更高的数据传输速率

2.1.2 链路层(LL, Link Layer)

链路层负责:

设备发现(广告和扫描)

链路建立、维护和释放

数据包格式定义

跳频控制

低功耗管理

链路层定义了五种状态:

待机状态(Standby)

广告状态(Advertising)

扫描状态(Scanning)

发起状态(Initiating)

连接状态(Connection)

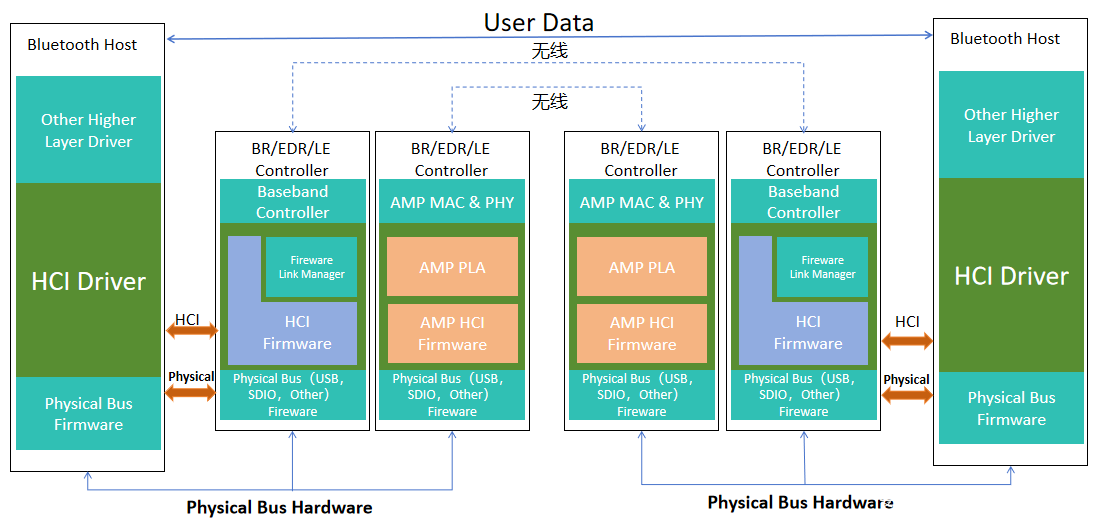

2.1.3 主机控制器接口(HCI, Host Controller Interface)

HCI是控制器和主机之间的标准接口,定义了:

命令接口(主机→控制器)

事件接口(控制器→主机)

数据接口(双向)

HCI可以通过UART、USB或SDIO等物理接口实现

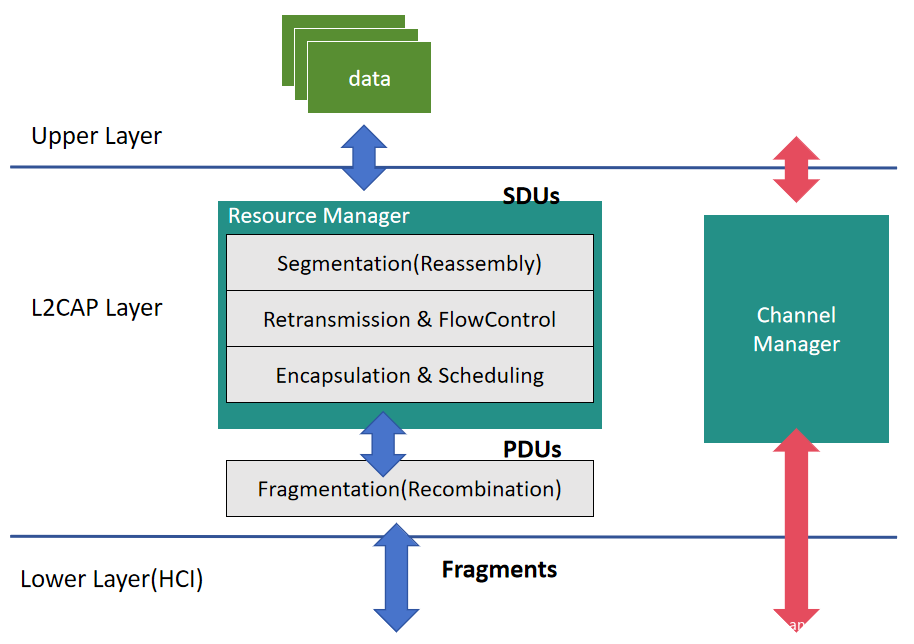

2.1.4 逻辑链路控制和适配协议(L2CAP, Logical Link Control and Adaptation Protocol)

L2CAP是蓝牙协议栈的核心协议层,主要功能包括:

协议/信道复用:支持多个高层协议共享底层链路

分段和重组:将大数据包分割为适合底层传输的小包

服务质量(QoS)管理

错误控制和流控制

L2CAP提供了面向连接和无连接的数据服务



2.1.5 属性协议(ATT, Attribute Protocol)

ATT是BLE的基础协议,定义了客户端-服务器模型:

服务器:存储数据(属性)

客户端:访问服务器数据

属性由以下要素组成:

属性句柄(16位唯一标识符)

属性类型(UUID)

属性值

属性权限

2.1.6 通用属性配置文件(GATT, Generic Attribute Profile)

GATT建立在ATT之上,定义了:

服务(Service):完成特定功能的数据集合

特征(Characteristic):服务中的数据点

描述符(Descriptor):特征的元数据

GATT定义了客户端和服务器之间的交互方式,是大多数BLE应用的基础

2.1.7 通用访问配置文件(GAP, Generic Access Profile)

GAP定义了蓝牙设备的发现、连接和安全等基础功能:

设备角色(广播者、观察者、外围设备、中央设备)

发现流程

连接建立

安全模式

2.1.8 安全管理协议(SMP, Security Manager Protocol)

SMP负责BLE设备间的配对和密钥分发,提供:

配对和认证

加密密钥生成

身份解析密钥(IRK)分发

隐私保护

2.2 蓝牙协议栈变体

根据蓝牙版本和应用场景,协议栈有不同的实现变体:

2.2.1 经典蓝牙协议栈

经典蓝牙(Bluetooth Classic)主要用于音频传输和高速数据通信,包含以下额外协议层:

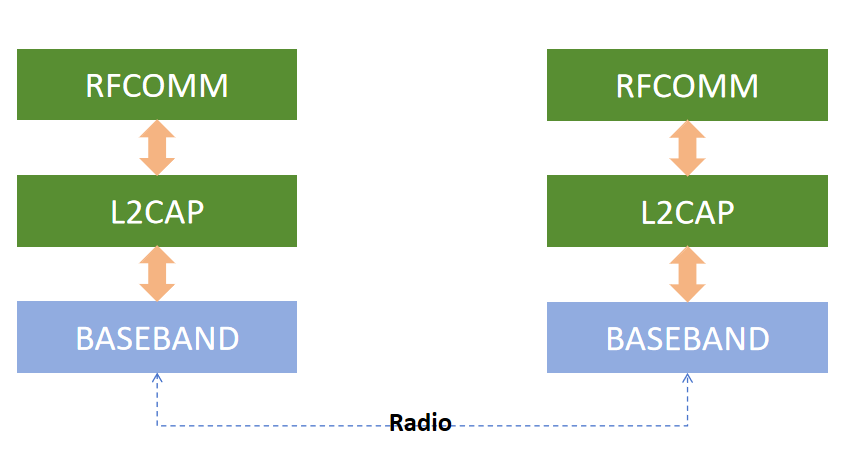

RFCOMM:串口仿真协议



OBEX:对象交换协议,蓝牙电话本,蓝牙短信,文件传输等协议都是走的OBEX



SDP:服务发现协议

协议数据单元格式:

Header:              | PDU ID | Transaction ID | ParameterLength |

                               1 byte         2 bytes              2 bytes

Parameters:       | Parameter 1  |  Parameter 2 | — |  Parameter N  |

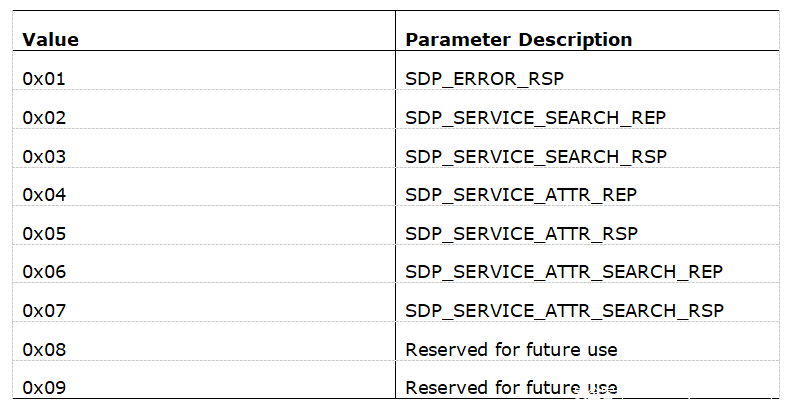

PDU ID:



AVDTP:音频/视频分发传输协议(以下协议架构图省略)

A2DP:高级音频分发配置文件

AVRCP(AUDIO/VIDEO REMOTE CONTROL PROFILE):蓝牙音乐控制协议

HFP:免提配置文件

HSP:蓝牙耳机协议,最开始的蓝牙耳机协议,目前已经没有产品在用这个了吧,至少我没有看到了。算是一个简化版的HFP。

SPP(SERIAL PORT PROFILE):蓝牙串口协议

IAP:苹果的特有协议,分为IAP1/IAP2

PBAP(Phone Book Access):蓝牙电话本访问协议

MAP(MESSAGE ACCESS PROFILE):蓝牙短信访问协议

OPP(OBJECT PUSH PROFILE):对象推送协议

AVCTP(AUDIO/VIDEO CONTROL TRANSPORT PROTOCOL):音视频控制传输协议,是AVRCP的地方

AVDTP(AUDIO/VIDEO DISTRIBUTION TRANSPORT PROTOCOL):音视频分布传输协议,是A2DP的底层

HID(HUMAN INTERFACE DEVICE):人机接口协议

ATT:蓝牙属性协议

GATT:蓝牙通用属性协议

SM: 蓝牙安全管理协议



2.2.2 低功耗蓝牙协议栈(BLE)

BLE协议栈针对低功耗优化,简化了部分协议层,强调GATT/ATT模型,适合物联网和穿戴设备。

2.2.3 双模蓝牙协议栈

同时支持经典蓝牙和BLE的协议栈实现,可在同一芯片上运行两种技术。



三、蓝牙核心协议详解

3.1 物理层技术细节

蓝牙物理层采用跳频扩频(FHSS)技术:

将2.4GHz频段划分为79个1MHz信道(经典蓝牙)或40个2MHz信道(BLE)

每秒1600次跳频(经典蓝牙)

自适应跳频(AFH):避开干扰频段

蓝牙5.0的LE Coded PHY使用前向纠错(FEC)编码提高接收灵敏度,实现4倍于传统BLE的范围

3.2 链路层操作流程

3.2.1 设备发现流程

广播设备:发送广告包(Advertising Packet)在三个主要广告信道(37,38,39)上

扫描设备:在广告信道上监听广告包

连接建立:中央设备发送连接请求给外围设备

3.2.2 数据信道选择

连接建立后,设备切换到数据信道:

经典蓝牙:使用79个数据信道

BLE:使用37个数据信道(0-36)

3.3 L2CAP信道类型

面向连接信道:提供可靠的数据传输,支持分段/重组

无连接信道:用于广播数据,不保证可靠性

信令信道:用于L2CAP控制命令交换

3.4 GATT数据结构

GATT定义了层次化的数据结构:

服务(Service)

由一个或多个特征组成

由UUID标识(16位标准UUID或128位自定义UUID)

示例:电池服务(0x180F)、心率服务(0x180D)

特征(Characteristic)

包含一个值和多个描述符

属性包括:读、写、通知、指示等权限

示例:心率测量(0x2A37)、电池电平(0x2A19)

描述符(Descriptor)

描述特征的元数据

示例:客户端特征配置描述符(CCCD,用于启用通知/指示)

3.5 蓝牙安全机制

蓝牙安全包括三个主要方面:

配对(Pairing)

临时密钥生成

认证方式:Just Works、Passkey Entry、Out of Band(OOB)

蓝牙4.2引入LE Secure Connections,使用椭圆曲线Diffie-Hellman(ECDH)密钥交换

绑定(Bonding)

长期密钥(LTK)存储

后续连接使用存储的密钥快速重建安全连接

加密(Encryption)

使用AES-CCM算法加密数据

128位密钥长度



四、蓝牙协议栈实现

4.1 常见蓝牙协议栈实现

BlueZ:Linux官方蓝牙协议栈

Bluedroid:Android使用的蓝牙协议栈

iOS蓝牙协议栈:苹果专有实现

Windows蓝牙协议栈:Microsoft实现

商用协议栈:CSR、德州仪器、Nordic等芯片厂商提供的协议栈

4.2 协议栈开发考虑因素

开发蓝牙应用时需要考虑:

资源限制:BLE设备通常有有限的内存和处理能力

功耗优化:合理设置连接间隔、从设备延迟等参数

协议版本兼容性:确保设备间的互操作性

安全配置:根据应用需求选择适当的安全级别



五、蓝牙应用场景

蓝牙协议栈支持广泛的应用场景:

5.1 音频传输

无线耳机、音箱

车载免提系统

LE Audio新增支持多流音频和广播音频

5.2 数据传输

文件传输

设备同步

远程控制

5.3 物联网应用

智能家居设备

穿戴设备(手环、手表)

健康医疗设备(心率监测器)

5.4 位置服务

蓝牙信标(Beacon)

室内定位

物品追踪

六、蓝牙技术未来发展趋势

LE Audio:基于LC3编解码器的新一代蓝牙音频

Mesh网络:大规模设备组网能力

更高吞吐量:持续提升数据传输速率

更低功耗:进一步优化能效

与5G/Wi-Fi 6的融合:多技术协同工作

蓝牙协议栈作为蓝牙技术的核心,随着版本的演进不断丰富和完善,为各种无线应用场景提供了灵活可靠的通信基础。理解蓝牙协议栈的架构和工作原理,对于开发蓝牙应用和解决连接问题具有重要意义
