        背景

        大多数人都已经习惯用类似regedit.exe那样的程序来查看注册表的信息了。所有版本的Windows操作系统都自带有regedit.exe，用户可以通过它来查看注册表中所有基础组件的配置信息。大家可以通过下面的这张截图了解到组成一个hive文件的不同部分（通过regedit.exe即可查看）。

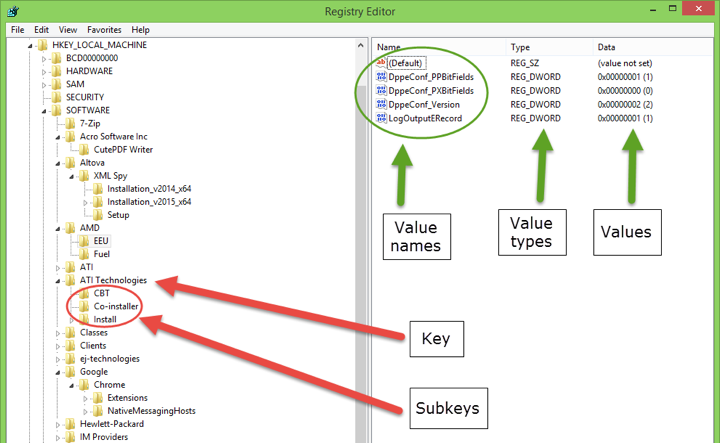

        我们可以看到在窗口的左侧部分有一个由各种项和子项所组成的树，每一个项和子项下面又可以分成很多相关连的层。当一个项变成另一个项的“孩子”后，它也就变成了一个子项。在上面的这个例子中，CBT是ATI Technologies项的一个子项。在项和子项的实际结构之间并没有什么区别。

        当我们在左侧选中一个项之后，这个项所包含的所有键值都会显示在右侧区域。regedit.exe能够显示三条数据，即键值名称（名称列），键值类型（类型列）还有键值（数据列）。

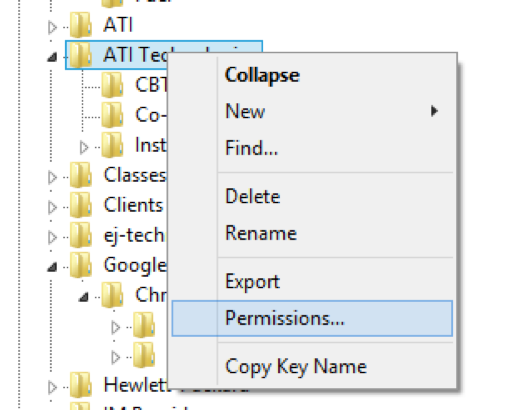

        我们通过regedit.exe可以查看注册表中不同项的访问权限。你可以通过鼠标右键点击一个项，然后选中Permissions来查看具体的访问权限。

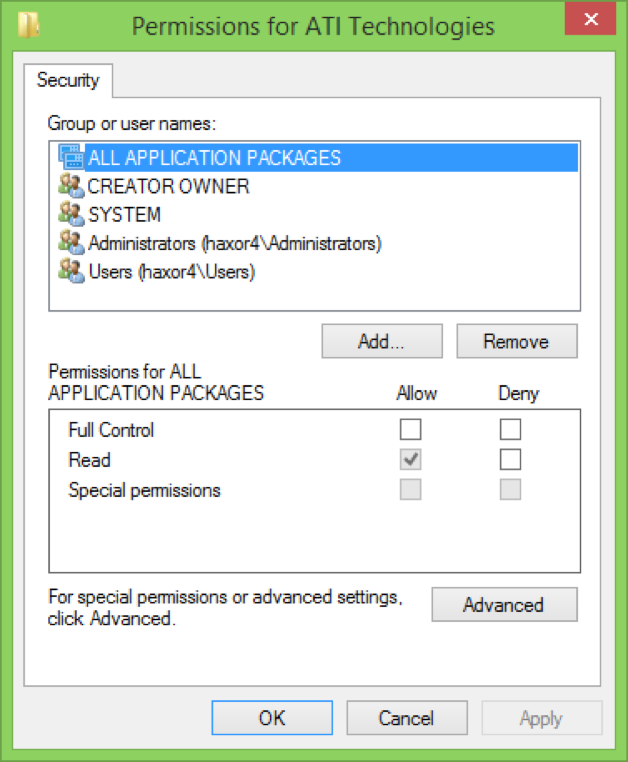

        正如你所期待的那样，点击Permissions之后，系统会显示当前所选取的注册表项的访问权限信息。

        综上所述，regedit.exe可以给用户提供三种类型的信息：项，键值，以及访问权限。

        注册表hive的主体正是由这三种类型的数据所组成的。

        当我们需要查看磁盘上的一个注册表hive时，我们还需要一些新的知识。

        NK记录

        当我们需要定义一个项（或子项）的时候， 一些必要的数据信息就包含在NK记录中。下图显示的是磁盘中现有的一个NK记录示例：

        在一条NK记录中，总共有25种不同类型的数据信息。其中最主要的信息有以下几项：

        l   大小

        l   签名

        l   标识符

        l   最后写入时间

        l   父类Cell索引

        l   子项计数

        l   子项Cell索引

        l   键值计数

        l   键值Cell索引

        l   安全Cell索引

        l   名称

        大小

        大小起始于偏移量0x0，系统采用了一个32位的有符号整数来存储它。在上面的截图中，其十六进制数值为0x70FFFFFF。正如我们之前所看到的，这个值同样是通过小端格式存储的。将这个值转换为十进制之后，我们得到的结果为-144(是的，就是负的144)。

        这也许看起来会很奇怪，我们得到了一条大小为负数的记录。一条记录的大小怎么会是一个负数呢？当然不是这样的了。这条记录的大小为144个字节，但正负号所表示的是一条记录目前是否已经被使用了。

        如果某一条记录的大小为负数，表示的是它已经被使用了中。如果一条记录的大小为整数，那么它就还没有被使用。这也就意味着，当我们看到某条记录的大小为负数时，这条记录就已经被注册表中其他的“活动”记录所引用了。“活动”的意思就是你可以通过regedit.exe来查看这些记录。

        签名

        一条NK记录的签名信息起始于偏移量0x04处。这条NK记录的签名是一个ASCII字符串“nk”，其十六进制数值为0x6E6B。你可以通过查看这个表格来进行验证。

        表识符（flag）

        flag是用来表示NK记录中不同属性的。flag的值从偏移量0x06开始，长度为两个字节。在上面所给出的例子中，表示符的值为0x2C00，也可以简单写成0x2C。表示符的一些常见的值如下：

        l   Compressed Name = 0x0020 (二进制值为100000)

        l   Hive Entry Root Key = 0x0004 (二进制值为000100)

        l   Hive Exit = 0x0002 (二进制值为000010)

        l   No Delete = 0x0008 (二进制值为001000)

        通过查看上面这个列表，我们可以看到每一个表示符对应着一个特定的十六进制数值，以及相应的二进制数值。0x2C的二进制格式为101100。如果我们对flag的值进行“按位与”计算，那么我们可以得出下列数据：

        101100 & 100000 == 100000 (表示 Compressed Name flag已设置)

        101100 & 001000 == 001000  (表示No Delete flag已设置)

        101100 & 000100 == 000100 (表示Hive Entry Root Key flag已设置)

        101100 & 000010 == 000000 (表示Hive Exit flag尚未设置)

        在得到了每一个flag的值之后，然后将这些值(100000,001000和000100)加起来就可以得到101100，即0x2C。

        你可以通过这个网站自行进行测试。

        Compressed Name的flag表示的是这条NK记录是以ASCII码的形式进行存储的（我们将会在后面对其进行更多的讨论）。

        Hive Entry Root Key的flag非常的重要，因为它决定的是注册表hive的root节点。在一个注册表hive中只有一个节点有这个flag。

        最后写入时间

        我们可以在偏移量0x08处找到最后写入时间戳，其长度为8个字节。这个时间戳表示的是这条NK记录最后一次更新的时间。系统将其存储为一个64位长度的值，它代表的是从1601年1月1日0点开始，到现在一共经过的100纳秒间隔数。

        上面例子中记录的最后写入时间戳为2014年11月28日下午4时52分17秒。

        这一数据的结构类型与我们在第一季中讨论的是一样的。

        父类Cell索引

        父类cell索引起始与偏移量0x14处，其长度为4个字节。在上面所给出的例子中，其父类cell索引为0x20070000，即0x720。在一条NK记录之中，如果HiveEntryRootKey的flag已经设置了，那么这个值所指向的就不再是一条NK记录了，因为它已经成为了注册表hive的root。

        对于其他的NK记录而言，父类cell索引指向的是这条NK记录上一级的NK记录。父类cell索引可以允许你根据当前子项进行上下级索引。

        当你需要恢复或者重组某一条已经删除了的NK记录时，这个域就十分的重要了。因为当一条NK记录被删除之后，子项计数将会被重置为0，子项cell索引也会被覆盖。但是父类cell索引却不会，查看了父类cell索引之后，我们变能够将子项重新与他们的上一级重新组合了。

        子项计数

        子项计数的值从偏移量0x18处开始，其长度为4个字节。在上面的例子中子项计数的值为0x0C000000，其十进制数值为12。这也就意味着这条NK记录将有12个子项。

        子项Cell索引

        子项cell索引从偏移量0x20处开始，长度为4个字节。在上面的例子中，子项cell索引为0xE8326E00，其相对偏移量为0x6E32E8。此时与我们在之前的文章中所进行的操作一样，将这个值加上0x1000，然后便可以在十六进制编辑器中得到准确的值。

        数值计数

        数值计数从偏移量0x28处开始，其长度为4个字节。在上面的例子中，子项计数的值为0x00000000,即0。

        键值Cell索引

        键值cell索引从偏移量0x2C处开始，其长度为4个字节。这个数据域与VK记录有关，我们将会在第三季中对VK记录进行更加深入的讨论。在上面的例子中，键值cell索引为0xFFFFFFFF。

        安全Cell索引

        安全Cell索引从偏移量0x30处开始，其长度为4个字节。安全cell索引与SK记录有关，我们将会在第四季中对SK记录进行更加深入的讨论。

        名称

        NK记录的名称从偏移量0x50处开始。名称的长度占2个字节，从偏移量0x4C处开始。在上面的例子中，长度值为0x3900，十进制数值为57。

        将上述所有的内容组合在一起

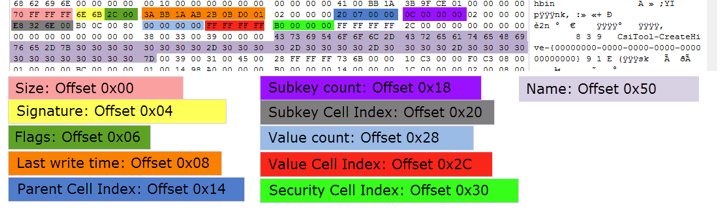

        在下面这张图片中，我们已经将最重要的部分标注了出来：

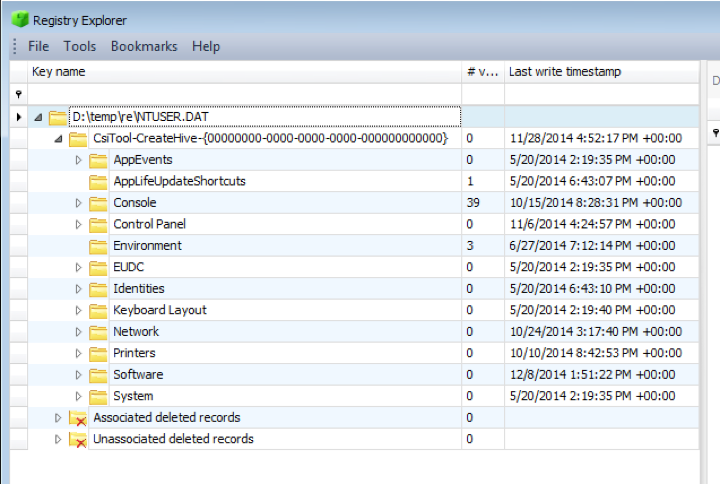

        通过注册表浏览器查看NK记录，即下图所示：

        我们将会在第三季中讨论VK记录，然后在第四季中对SK记录进行讲解，敬请期待。
