0x00 前言

本文是基于虚拟化的安全和设备保护功能的第二篇文章。在第一篇中,我们涵盖了系统引导过程,从Windows bootloader到VTL0启动。在本文中,我们将解释在VTL0和VTL1之间如何内核通信。因为他们使用hypercall来通信,我们将首先介绍Hyper-V的hypercall的实现,然后是内核如何使用他们来通信。最终,我列出了在这个工作中我们确定的所有的不同的hypercall和安全服务调用。


0x01 Hyper-V hypercall

在VTL0和VTL1之间的内核通信使用Hyper-V hypercall。这些hypercall通过VMCALL指令执行,同时hypercall调用号存储在RCX寄存器,且RDX指向一个包含参数的Guest物理页(GPA)。如果RCX是0x10000,这个hypercall是一个“快速”hypercall,参数和返回值存储在XMM寄存器中。为了执行这个调用,Windows使用一个hypercall跳板,它是一个小的执行VMCALL和RET的fastcall例程。

这个例程存储在“hypercall页“。这个页包含5个跳板,并且在它启动时由Hyper-V提供给winload.efi,其将在VTL0和VTL1地址空间中复制它。这5个跳板的主要不同点是第一个只有VMCALL/RET,但是下面四个(他们连续存储)都是将RCX存储到RAX,然后将一个固定的值存入RCX。第二和第三个的固定值是0x11,其他的是0x12。

这四个跳板被不同的VTL使用。每个内核可能使用一个专门的hypercall向Hyper-V请求0xD0002虚拟处理器寄存器的值(Hyper-V内部值,可以用来查询或设置标识符),这将返回两个偏移。这些偏移与hypercall页相关,并且在内核调用正确的跳板时使用。实际上,VTL1和VTL0使用0x11跳板来相互通信,VTL1使用0x12跳板来完成它的初始化。

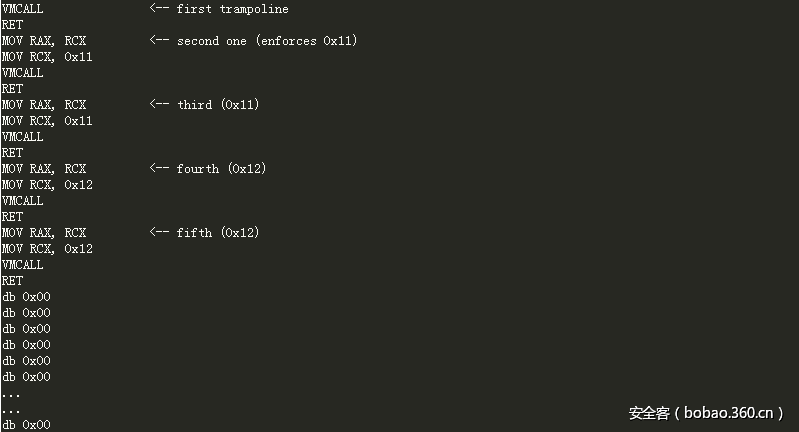

Hypercall页的内容如下:

http://p7.qhimg.com/t0145c3e0506db7113e.png

可以看到5个跳板,分别在偏移0x00,0x04,0x0F,0x1D和0x28处。注意他们的内容可以使用WinDbg在崩溃转储时获得,或者从Hyper-V二进制(适用于Intel / AMD的Hvix64.exe / hvax64.exe)内部码中获得。

注意:几个hypercall可以指定RCX的高位的DWORD的12个最低有效位中的数据大小。这个大小不是以字节为单位的数据大小,但是与当前调用有关,可能表示入口次数等。

对于一个hypercall的例子,VTL1的ShvlProtectContiguousPages的hypercall(12)的参数是下面的一个结构体:

http://p5.qhimg.com/t017655d676cfb365c0.png

为了告诉Hyper-V pfn的参数大小,RCX的高位DWORD必须包含它的元素数量。对于只有一个入口和快速hypercall来说,RCX的值将是0x10010000C。


0x02 安全内核的hypercall

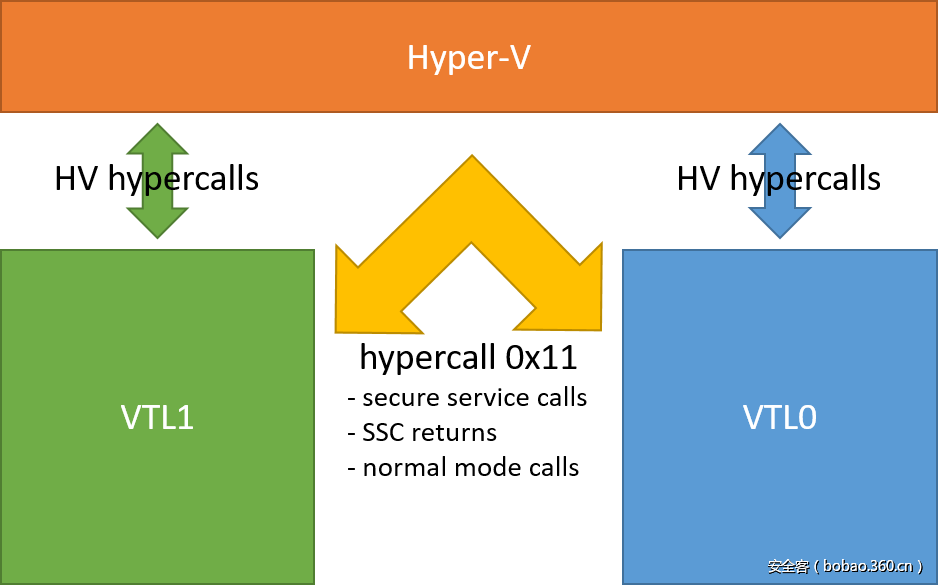

两个VTL能够执行多个hypercall,以便和Hyper-V通信。他们可能执行相同的hypercall,但是Hyper-V将拒绝一些来自VTL0调用的hypercall。两个VTL也使用一个专门的hypercall来相互通信。总结见下图:

http://p8.qhimg.com/t01a8299d7e1baf86dc.png

让我们首先描述“VTL1到Hyper-V“的hypercall(绿色的)。我们将描述0x11的hypercall。

VTL1使用3种hypercall跳板:

ShvlpHypercallCodePage,等价于NTOS的HvlpHypercallCodePage(偏移0),并且指向第一个跳板

ShvlpVtlReturn,将0x11传给RCX,使得VTL0和VTL1可以通信

ShvlpVtlCall,将0x12传给RCX,只在VTL1初始化时使用

后两个使用0xD0002虚拟寄存器得到(ShvlpGetVpRegister返回值的低24位,每个偏移是一个12位的长度)。这两个偏移指向0x11和0x12跳板。

顺便说一句,VTL0 NTOS内核使用同一进程得到它的HvlpVsmVtlCallCodeVa值(用来VTL0和VTL1通信的hypercall跳板),但是得到的是颠倒的结果。这是为什么我们相信使用这些跳板,任何VM能从Hyper-V得到相同的hypercall页,并且能请求到虚拟寄存器的值。Hyper-V将根据VTL或VM返回不同的偏移。

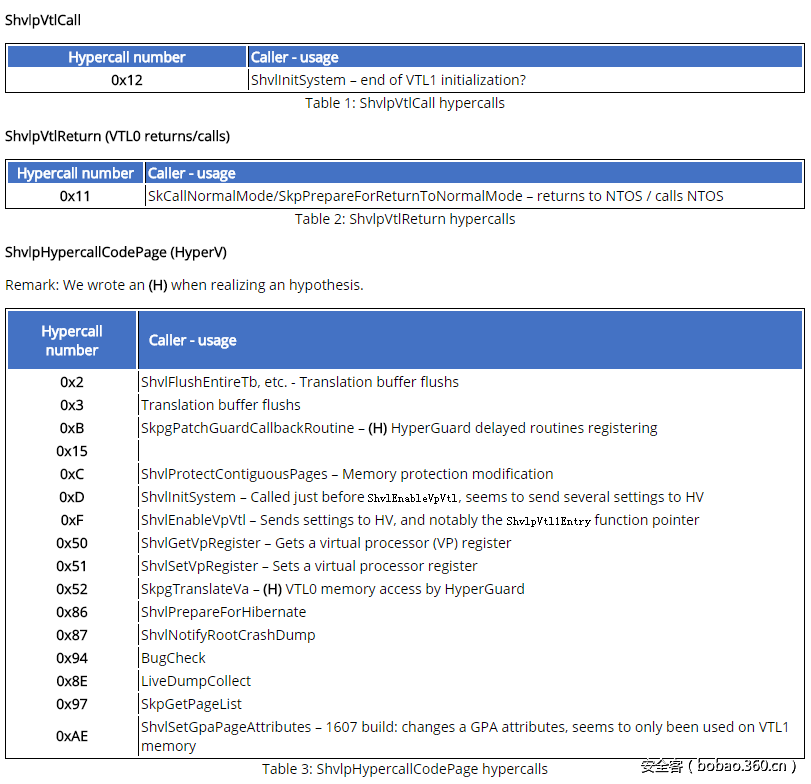

下表是可能的VTL1 hypercall:

http://p0.qhimg.com/t016801e2ea74f4f27c.png


0x03 VTL0和VTL1的转换

几乎所有的NTOS 的“Vsl“前缀的函数都以VslpEnterIumSecureMode结尾,伴随着一个安全服务调用号(SSCN)。这个函数调用HvlSwitchToVsmVtl1,它使用HvlpVsmVtlCallVa hypercall跳板(通常的hypercall使用HvcallCodeVa跳板)。SSCN被复制到RAX,RCX设置为0x11。

Hyper-V分发0x11 hypercall到securekernel.exe的函数SkpReturnFromNormalMode,然后调用IumInvokeSecureService(实际上我们不确定IumInvokeSecureService有没有被直接调用,我们认为SkpReturnFromNormalMode一定被调用了,以便在安全服务调用完成后使IumInvokeSecureService返回到VTL0)。IumInvokeSecureService是一个大的switch/case块,处理所有的SSCN。

最后,SkCallNormalMode被调用,以SkpPrepareForReturnToNormalMode结尾。实际上,安全内核的NTOS调用被认为是“假的返回“到VTL0,因为他们也包含了0x11的hypercall。

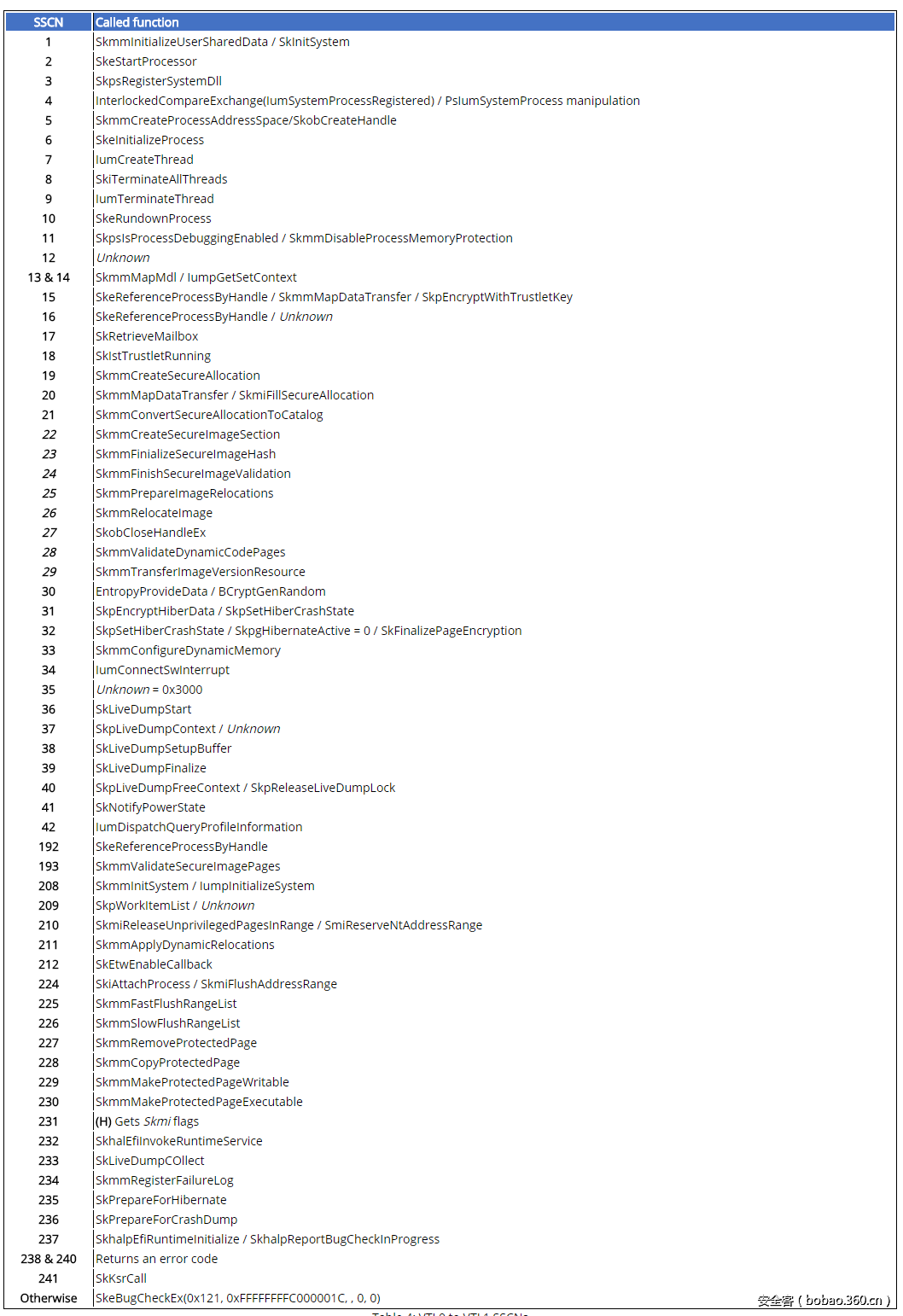

我们已经确认了所有的可能的SSCN。对于每一个,我们都指出了调用函数名。但是相应的参数必须通过逆向VTL0的调用者或VTL1的调用源来确定。

http://p5.qhimg.com/t01538e05793719bf4c.png

如你所见,几个调用函数是未知的。这是因为他们没有执行明显的调用,我们没有花大量时间去继续分析。


0x04 总结

本文描述了基于虚拟化的安全的VTL0-VTL1的内核通信。

如果你想知道更多的关于Hyper-V的信息,你能读下面两篇文章:

http://hvinternals.blogspot.fr/2015/10/hyper-v-debugging-for-beginners.html

http://hvinternals.blogspot.fr/2015/10/hyper-v-internals.html

下面的计划,我们将发布第三篇关于VBS的文章,将聚焦于HVCI内部,尤其是W^XVTL0内核保护。
