背景介绍

jemalloc的相关研究

argp与huku在2012年在Phrack上发表的：对jemalloc内存分配器的单独利用(做出了基于FreeBSD上libc的POC)。

argp与huku在2012年BlackHat上发表的：在Firefo中玩坏jemalloc的元数据。

argp在2015年INFILTRATE上的jemalloc漏洞利用方法论。

Android堆漏洞利用的相关研究

Hanan Be'er对CVE-2015-3864这个stagefright中整形溢出导致堆破坏的漏洞利用

Aaron Adams的对这个漏洞的又一次利用

Joshua Drake对于stagefright漏洞利用相关工作向之前的研究者们致谢！（这也是为什么要翻译这一段之必要）

配合jemalloc使用的插件：Shadow

注，因为本文核心是jemalloc与堆漏洞利用，此章节关于对关于插件shadow的历史部分没有翻译。

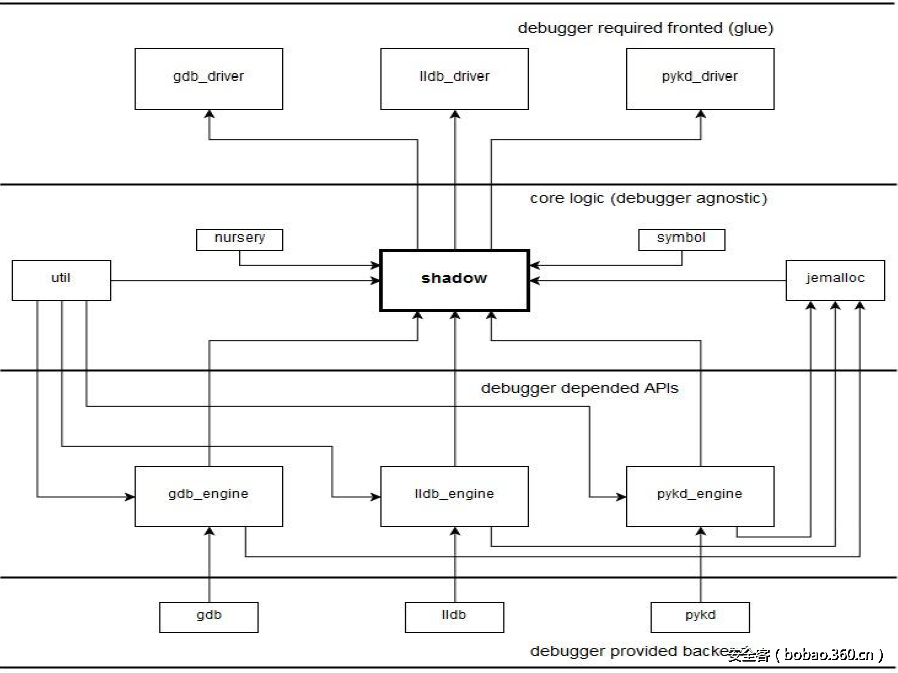

shadow是CENSUS开发的的一个基于jemalloc的堆漏洞利用框架，开源在Github(传送门)上。用来搭配调试器提供jemalloc分配器的内部结构信息。可以作为插件在GDB，WINDBG，以及lldb中使用。

这个框架有几个优点：

没有多余的要附加的源文件。

对于Android与Firefox两个平台，使用相同的指令。

简化的调试引擎。

提供堆快照支持。

(gdb) jeparse -f
(gdb) jestore /tmp/snapshot1

提供单独的脚本，允许进行非运行时的堆排布分析。单独使用时样例：

$ python shadow.py /tmp/snapshot1 jeruns -c
listing current runs only
[arena 00 (0x0000007f85680180)] [bins 36]
[run 0x7f6ef81468] [region size 08] [total regions 512] [free regions 250]
[run 0x7f6e480928] [region size 16] [total regions 256] [free regions 051]
[run 0x7f6db81888] [region size 32] [total regions 128] [free regions 114]
...

提供对于堆中内存排布的解析脚本。作为Python插件包时的使用样例：

//code
import jemalloc
heap = jemalloc.jemalloc("/tmp/snapshot1")
for chunk in heap.chunks:
print "chunk @ 0x%x" % chunk.addr
//run
$ python print_chunks.py
chunk @ 0x7f6d240000
chunk @ 0x7f6db00000
chunk @ 0x7f6db40000
chunk @ 0x7f6db80000
chunk @ 0x7f6dbc0000
...

jemalloc

jemalloc的一些特性

jemalloc使用bitmap管理堆分配，而不是通过内存的利用率，这也可能是jemalloc被广泛使用的主要原因。当下FreeBSD libc，Firefox，Android libc，MySQL，Redis以及Facebook内部都在用。

设计原则

最小化的元数据开销

基于每个线程进行缓存，避免了同步问题。

避免了连续分配内存的碎片化问题。

简洁高效（所以就可以预判了哦呵呵）

Android中的jemalloc

在Android 6使用的版本实际上是4.0.0，在Android 7 上使用的版本是4.1.0-4-g33184bf69813087bf1885b0993685f9d03320c69

jemalloc在Android源码中的修改通过宏定义开关控制的代码块来实现，同时辅以/* Android change */的注释

#if defined(__ANDROID__)/* ANDROID change */
/* … */                 /* … */
#endif                  /* End ANDROID change */

在jemalloc的Android.mk中限制了仅使用两个arenas，并且开启了线程缓存(PS：本文的讨论基于64位的架构)

//part of Android.mk
jemalloc_common_cflags +=
-DANDROID_MAX_ARENAS=2
-DJEMALLOC_TCACHE
-DANDROID_TCACHE_NSLOTS_SMALL_MAX=8
-DANDROID_TCACHE_NSLOTS_LARGE=16

jemalloc内部结构

概念：region

调用malloc返回给用户的实际内存

在内存中连续分布

不包含元数据

根据大小不同，划分为三种类型：

Small，最大0x14336字节

Large，最大0x38000字节(Android 6上)

Huge，大于0x38000

可以使用shadow中的jebininfo列出当前线程所有的region，或者jesize列出满足给定size的region相关信息

//jebinfo
(gdb) jebininfo
[bin 00] [region size 008] [run size 04096] [nregs 0512]
[bin 01] [region size 016] [run size 04096] [nregs 0256]
[bin 02] [region size 032] [run size 04096] [nregs 0128]
[bin 03] [region size 048] [run size 12288] [nregs 0256]
[bin 04] [region size 064] [run size 04096] [nregs 0064]
[bin 05] [region size 080] [run size 20480] [nregs 0256]
[bin 06] [region size 096] [run size 12288] [nregs 0128]
[bin 07] [region size 112] [run size 28672] [nregs 0256]
//jesize
(gdb) jesize 24
[bin 02] [region size 032] [run size 04096] [nregs 0128]

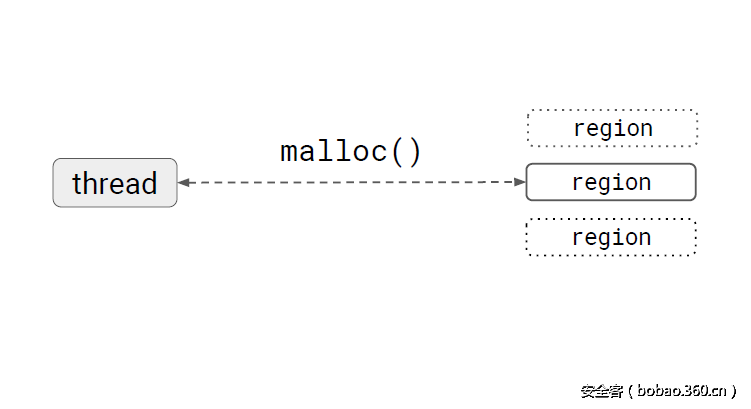

线程申请memory时，与region的对应关系。

概念：run

存放连续的大小相同的region的容器

一系列连续的页集合

内部存放small/large类型的region

没有元数据

查看给定的地址所属的run中的region信息

(gdb) jerun 0x7f931c0628
[region 000] [used] [0x0000007f931cc000] [0x0000000070957cf8]
[region 001] [used] [0x0000007f931cc008] [0x0000000070ea78b0]
[region 002] [used] [0x0000007f931cc010] [0x0000000070ec2868]
[region 003] [used] [0x0000007f931cc018] [0x0000000070f0322c]
...
(gdb) x/4gx 0x7f931cc000
0x7f931cc000: 0x0000000070957cf8 0x0000000070ea78b0
0x7f931cc010: 0x0000000070ec2868 0x0000000070f0322c
...

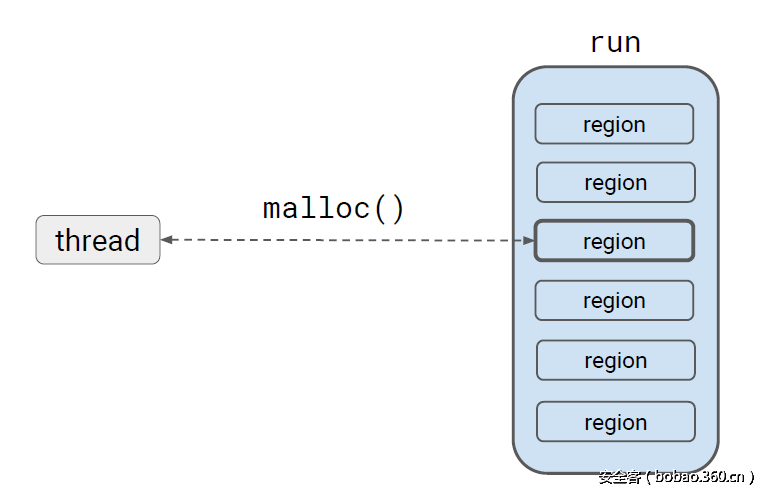

线程申请memory时，与run的对应关系。

概念：chunk

存放run的容器

大小固定相同

操作系统返回的内存被划分到chunk中管理

存储着关于自身以及它管理的run的元数据

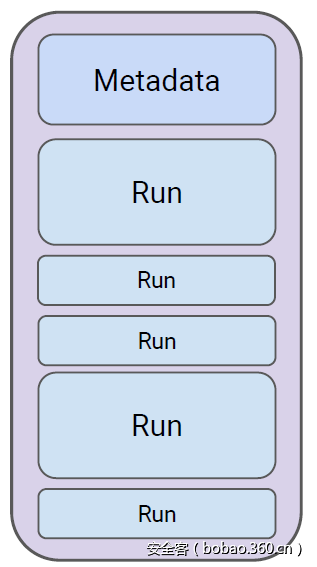

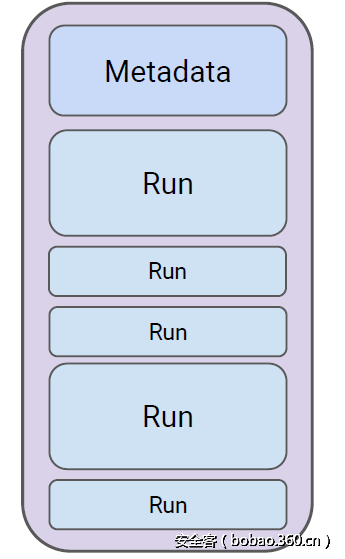

chunks的结构，与run以及元数据的关系。

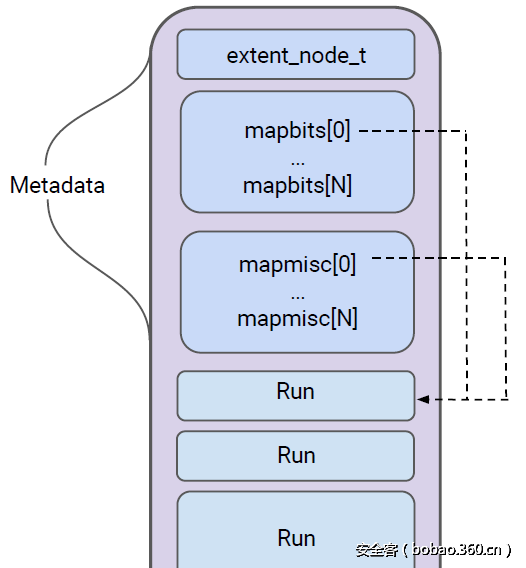

chunks中的元数据结构，mapbit[0]与mapmisc[0]指向chunk中的第一个run。

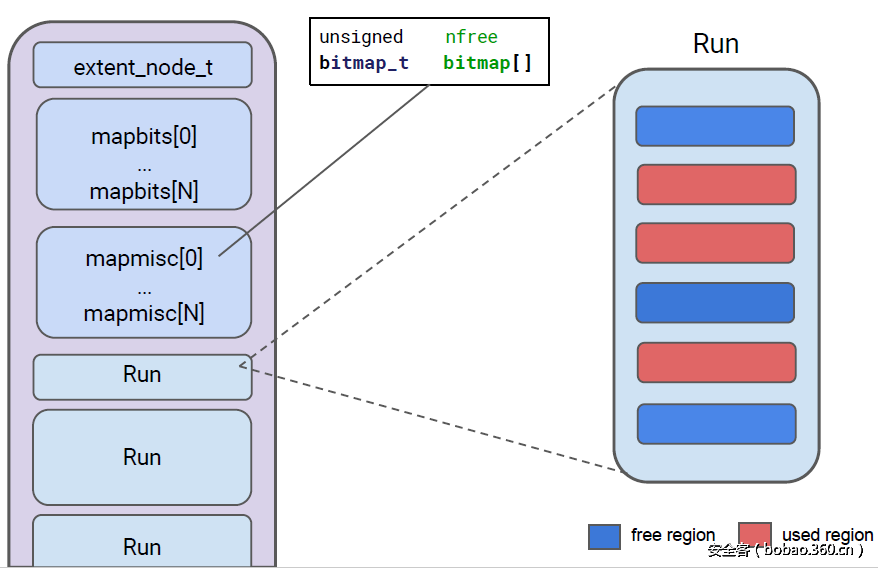

chunks元数据中mapmisc中的bitmap结构管理着run中的region的分配使用。

变化: 不同Android版本下的jemalloc

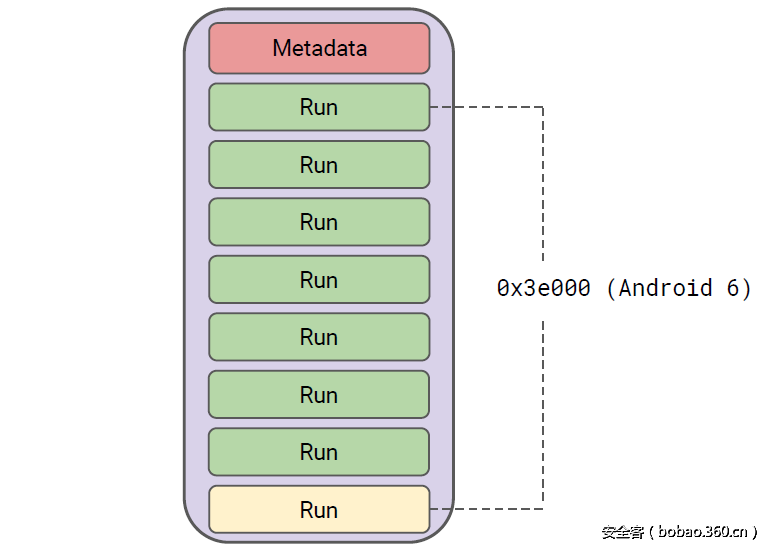

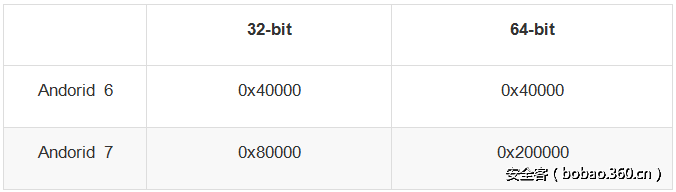

Chunk的大小

元数据的变化

增加了mapbias与mapbits flags

堆中的jemalloc

root@bullhead/: cat /proc/self/maps | grep libc_malloc
7f81d00000-7f81d80000 rw-p 00000000 00:00 0 [anon:libc_malloc]
7f82600000-7f826c0000 rw-p 00000000 00:00 0 [anon:libc_malloc]
7f827c0000-7f82a80000 rw-p 00000000 00:00 0 [anon:libc_malloc]
7f82dc0000-7f830c0000 rw-p 00000000 00:00 0 [anon:libc_malloc]
(gdb) jechunks
[shadow] [chunk 0x0000007f81d00000] [arena 0x0000007f996800c0]
[shadow] [chunk 0x0000007f81d40000] [arena 0x0000007f996800c0]
[shadow] [chunk 0x0000007f82600000] [arena 0x0000007f996800c0]
[shadow] [chunk 0x0000007f82640000] [arena 0x0000007f996800c0]
[shadow] [chunk 0x0000007f82680000] [arena 0x0000007f996800c0]
[shadow] [chunk 0x0000007f827c0000] [arena 0x0000007f996800c0]
...

可以看到maps中0x7f81d00000对应的memory，属于两个chunk，分别位于0x7f81d00000以及0x7f81d40000。

jemalloc的内存排布

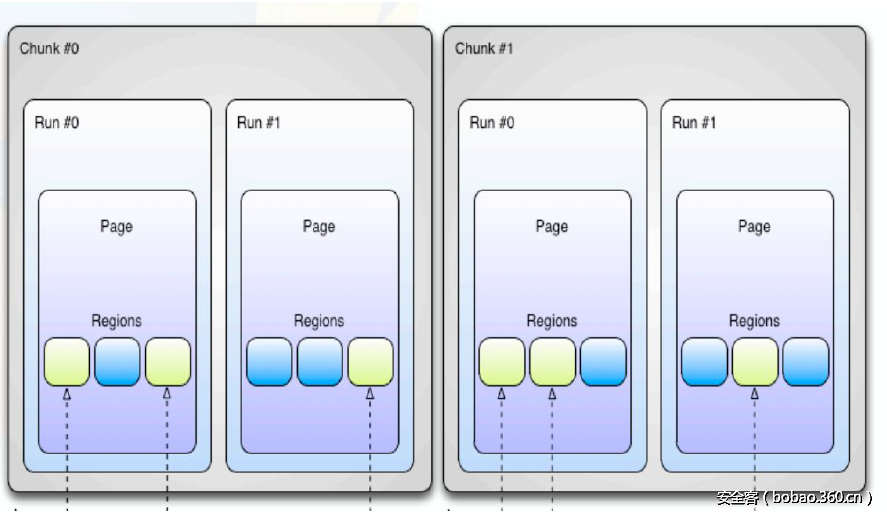

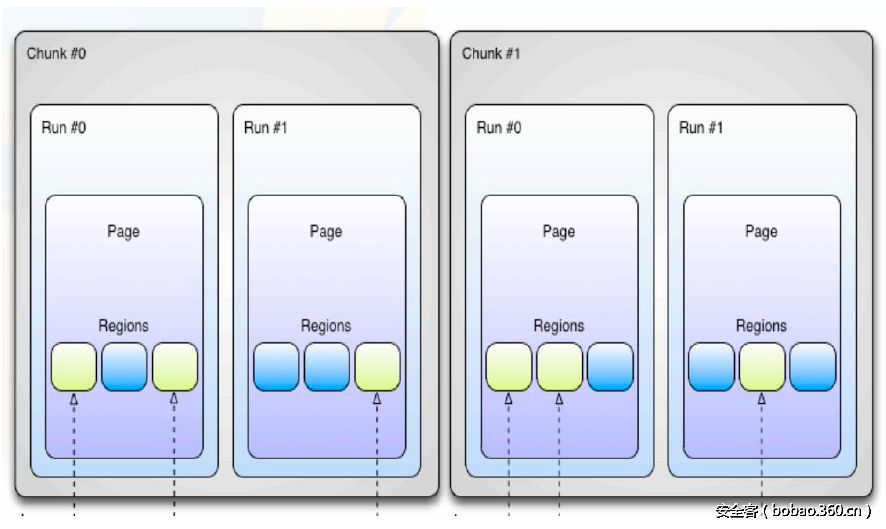

jemalloc管理下的内存排布

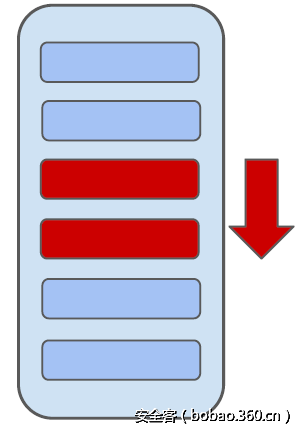

溢出了region的示意图

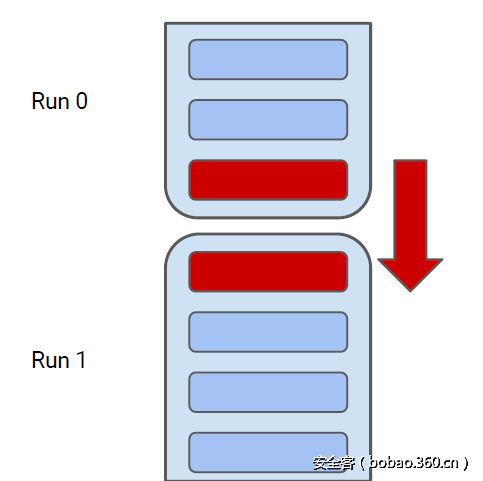

如果溢出了run的示意图

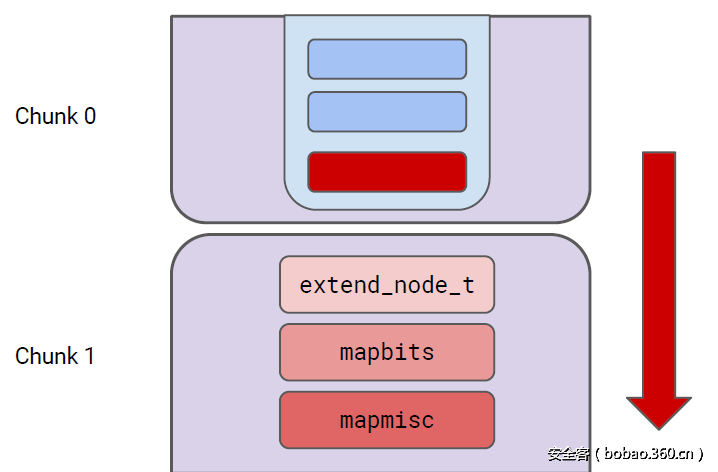

如果溢出了chunk的示意图，注意到，chunk头部有元数据。

基于jemalloc的堆喷

Hanan Be'er, Aaron Adams, Mark Brand, Joshua Drake都讨论过

region与run都没有元数据

堆喷的时候，chunk的第一个与最后一个页是不可喷的

chunk的地址是可以预测的

chunk中可堆喷的区域大小示意图

chunk地址可预测？

Google ProjectZero的Mark Brand曾经有说过

32位上：大chunk，而地址空间较小

mmap()产生多个chunk，而chunk大小固定。

Andorid进程通常加载很多模块

Android 7的chunk更大

同样适用于申请巨大的内存

可预测的chunk地址意味着

可预测的run地址

可预测的region地址

这些可以让我们做更有目的性的，更加精确的堆喷

jemalloc的内存管理

arena

arena内存申请器

用来缓解线程间申请memory时的竞争问题

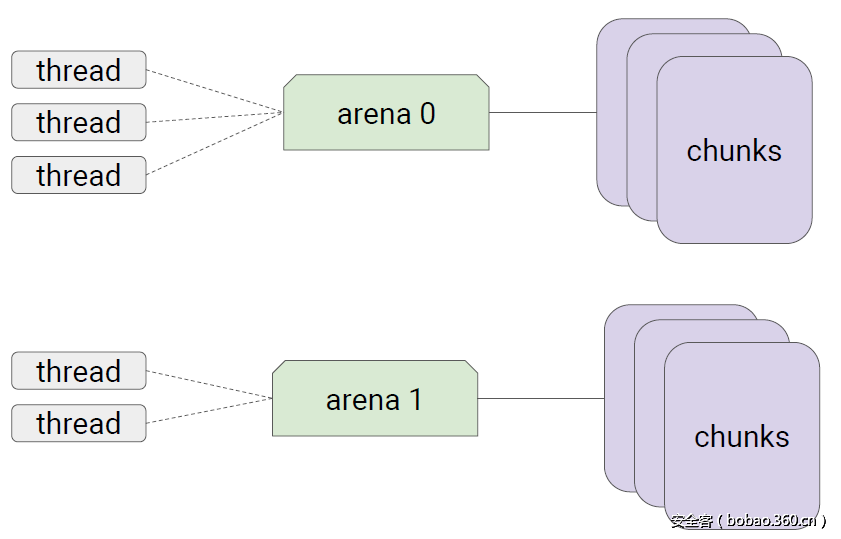

每一个arena彼此独立，管理各自的chunk

每个线程在第一次malloc时，建立起与各自的arena的联系，一个线程只指向一个arena

每个进程中，arena的数量由jemalloc配置决定，在Android上硬编码为两个。

在malloc申请内存中，arena与线程缓存的关系。

申请的memory在jemalloc内部实际是通过arena申请的，且在每一个线程中都有一个缓存。

查看进程的arena

//common
(gdb) x/2gx arenas
0x7f99680080: 0x0000007f997c0180 0x0000007f996800c0
//using shadow
(gdb) jearenas
[jemalloc] [arenas 02] [bins 36] [runs 1408]
[arena 00 (0x0000007f997c0180)] [bins 36] [threads: 1, 3, 5]
[arena 01 (0x0000007f996800c0)] [bins 36] [threads: 2, 4]
arena bin

每个arena都有一个bin数组

每一个bin对应着一种small类型，大小固定的region。

同时bin数组还肩负着用树存储未满的run的职责，并选一个作为当前指向的run

查看arena bin，runcur为对应region所属run的地址

(gdb) jebins
[arena 00 (0x7f997c0180)] [bins 36]
[bin 00 (0x7f997c0688)] [size class 08] [runcur 0x7f83080fe8]
[bin 01 (0x7f997c0768)] [size class 16] [runcur 0x7f82941168]
[bin 02 (0x7f997c0848)] [size class 32] [runcur 0x7f80ac0808]
[bin 03 (0x7f997c0928)] [size class 48] [runcur 0x7f81cc14c8]
[bin 04 (0x7f997c0a08)] [size class 64] [runcur 0x7f80ac0448]
...

查看当前run，以及其中region的信息。

(gdb) jeruns -c
[arena 00 (0x7f997c0180)] [bins 36]
[run 0x7f83080fe8] [region size 08] [total regions 512] [free regions 158]
[run 0x7f82941168] [region size 16] [total regions 256] [free regions 218]
[run 0x7f80ac0808] [region size 32] [total regions 128] [free regions 041]
[run 0x7f81cc14c8] [region size 48] [total regions 256] [free regions 093]
[run 0x7f80ac0448] [region size 64] [total regions 064] [free regions 007]
...

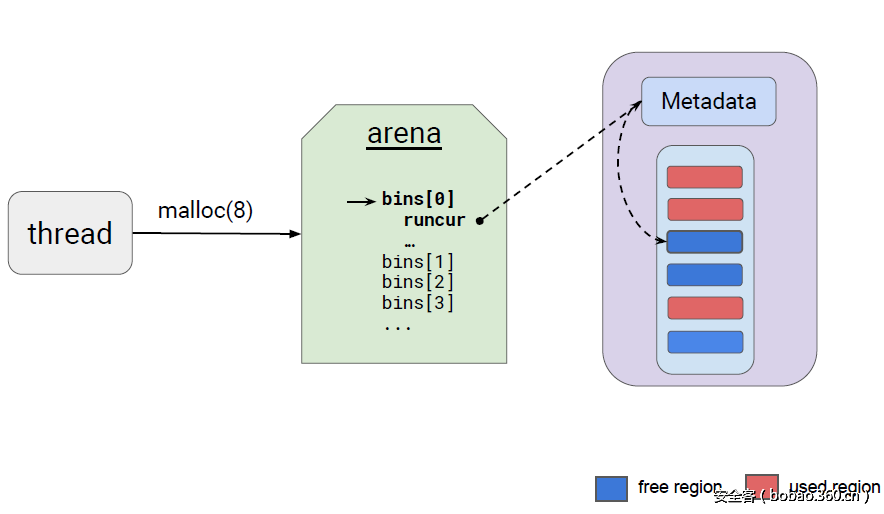

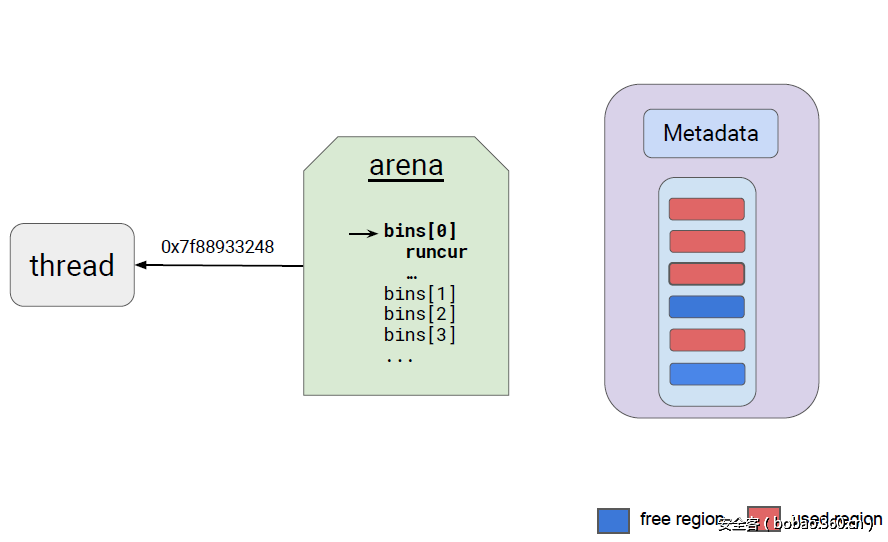

通过arena申请内存流程

申请size为8字节的memory时，先查bin，发现bin[0]所代表size为8的small region可以装的下，则查找对应存放这个连续region的run，并从中分配一块region返回。

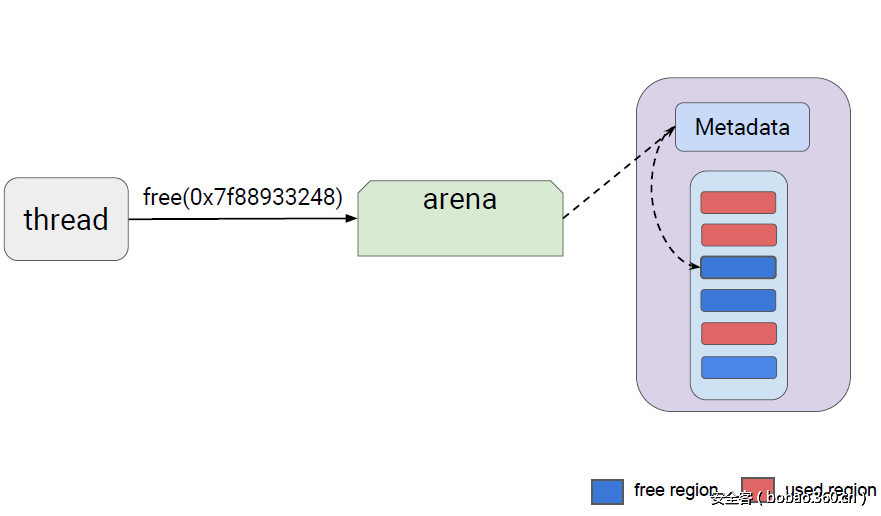

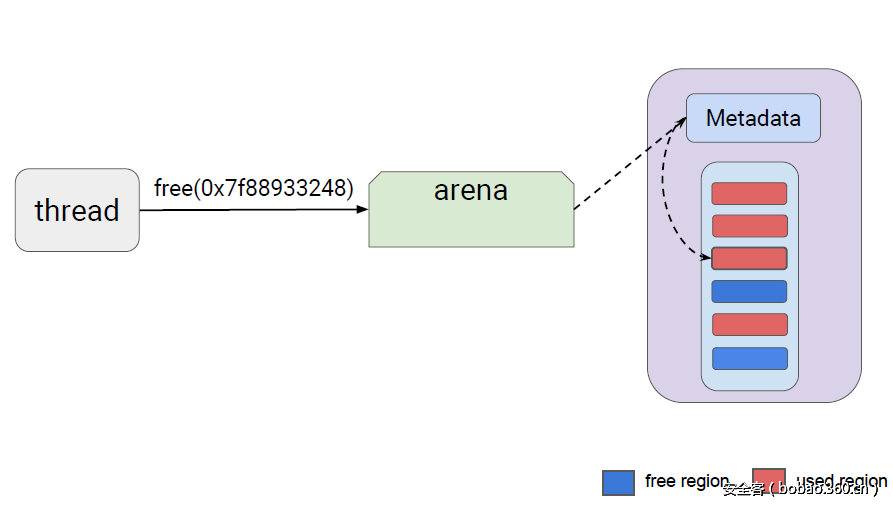

通过arena释放内存流程

free与申请类似，查找到存放region的run，然后释放这个region。

arena中的线程缓存

什么是线程缓存(tcache)

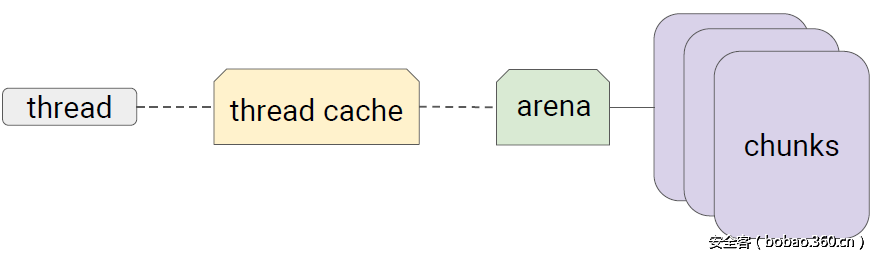

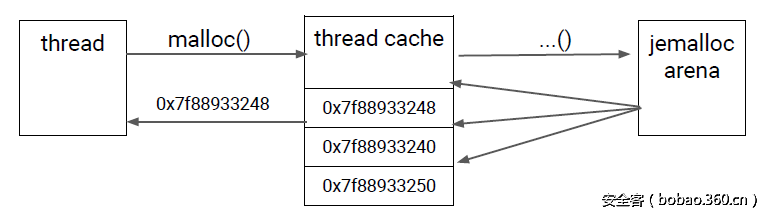

arena与线程缓存的流程关系。

每一个线程维护着一个对small/large内存申请的缓存

对缓存的操作与栈相似

以申请时间为衡量的增长式“垃圾回收”机制

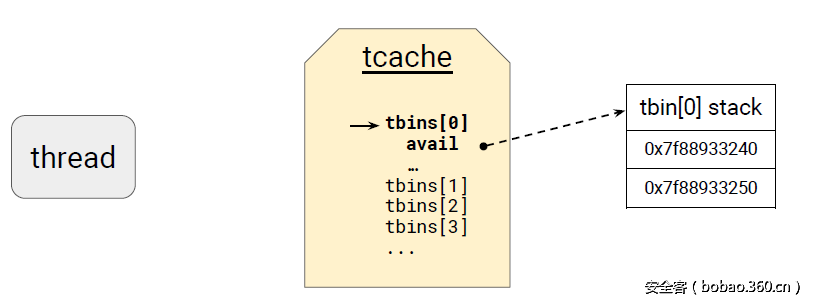

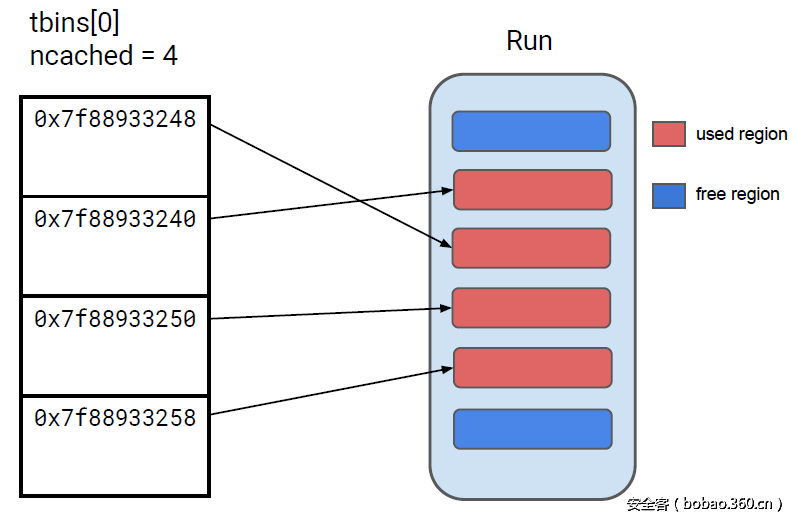

线程缓存栈以及其指向的run中region示意图，tbins[0]中存储着对应size的region缓存栈，每一种size的tbin中存储着其size下对应的缓存栈。

线程缓存在申请内存时候的作用

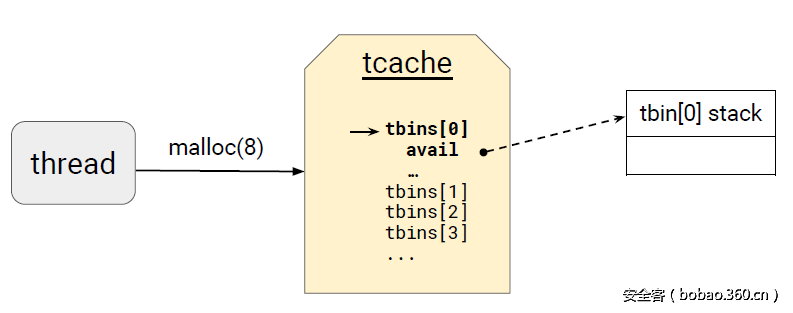

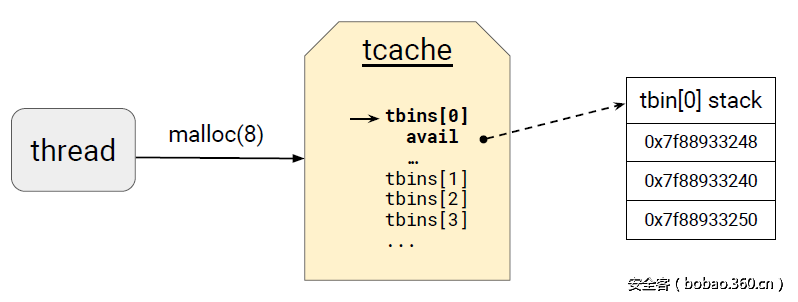

还是刚才malloc的图，加上了tcache，可以看到，没有直接去通过arena要region，而是先去查对应size的tbin缓存栈avail去了。

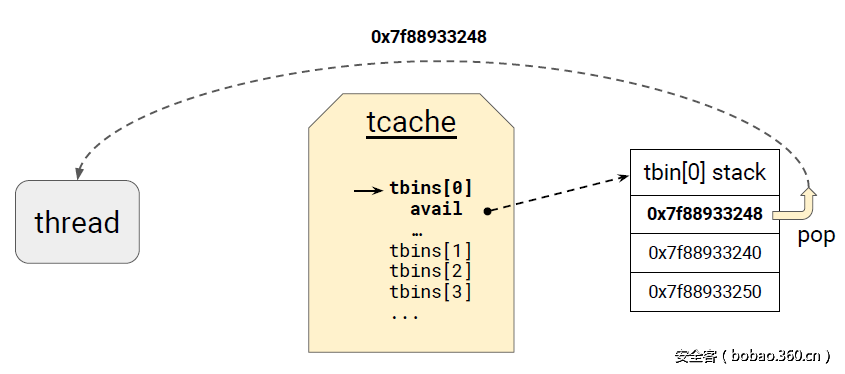

在缓存栈中，弹出一个最近被free“回收”到缓存栈上的内存地址做新malloc的返回地址。

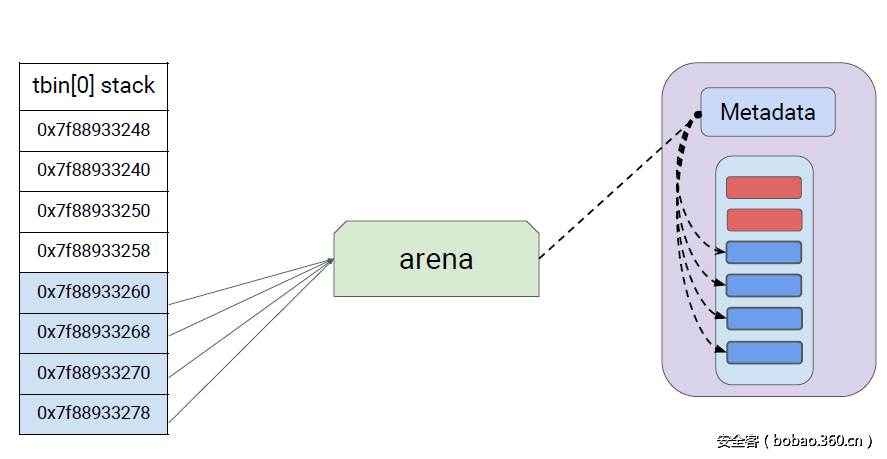

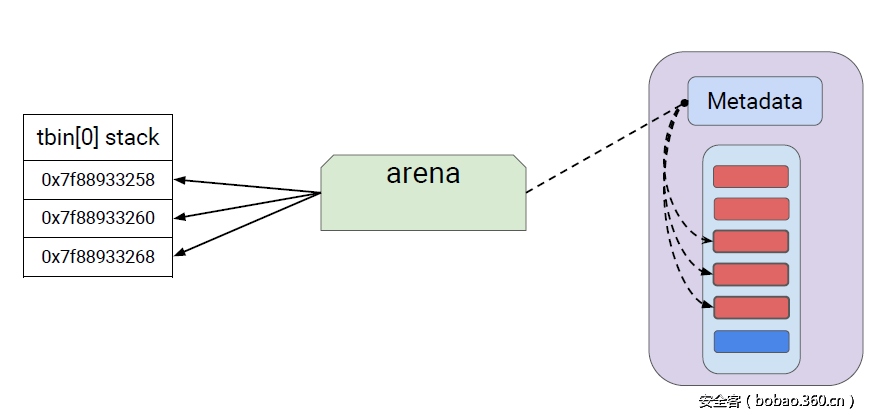

按照如此大小一直申请，最终栈会弹空。之后arena再通过元数据向run中要对应size的region，申请的数量是lg_fill_div，将返回的内存地址再压入缓存栈。

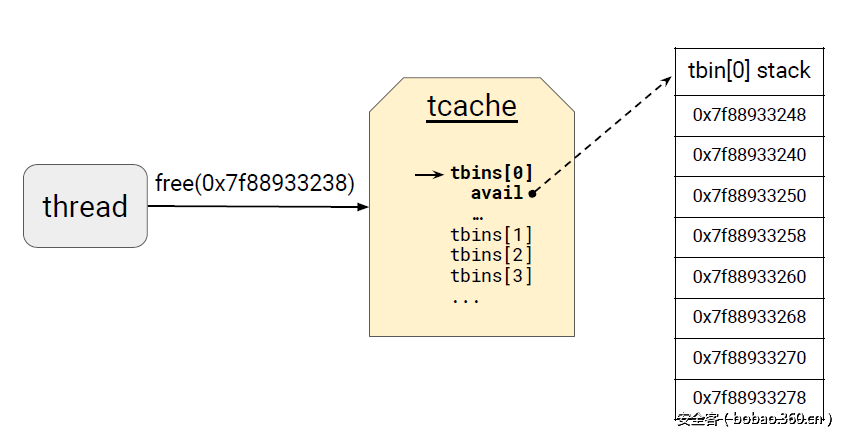

线程缓存在释放内存时的作用

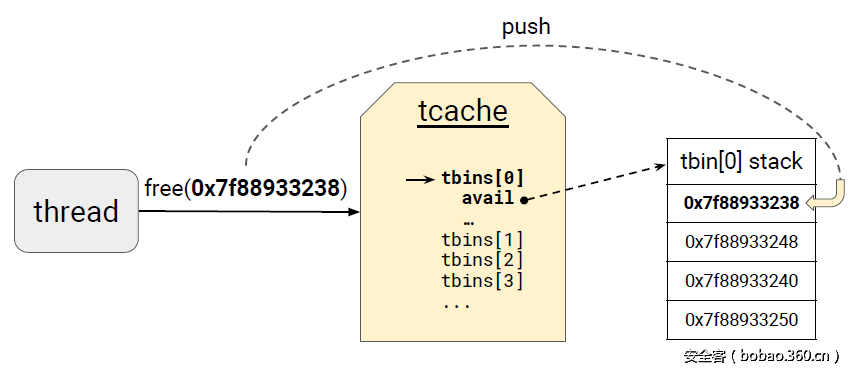

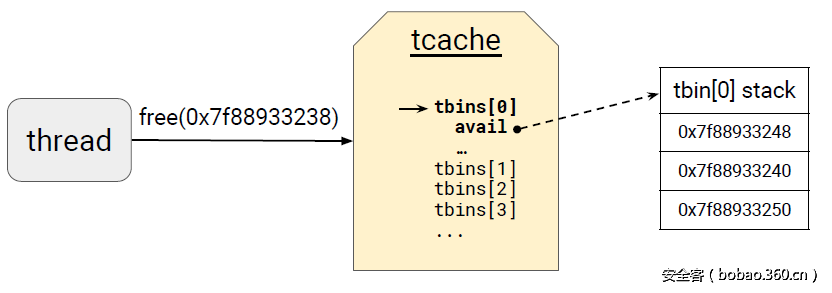

释放与申请类似，只不过变成了将释放的地址压入缓存栈。

同样，缓存栈满了后arena也会将对应region还回去，但是每次只还一半。申请时间久的先被归还回去。缓存栈的容量在结构体tcache_bin_info中有定义。

tcache中的数据结构

struct tcache_s {
...
tcache_bin_t tbins[];
/* cached allocation
pointers (stacks) */
};
struct tcache_bin_s {
...
unsigned lg_fill_div;
unsigned ncached;
void **avail;
};
//tcache_bin_s 就是 tcache_bin_t

以上这些结构体的内存，是通过arenas[0]分配得到的。

每个线程的TSD中也会存着指向这些结构的指针。

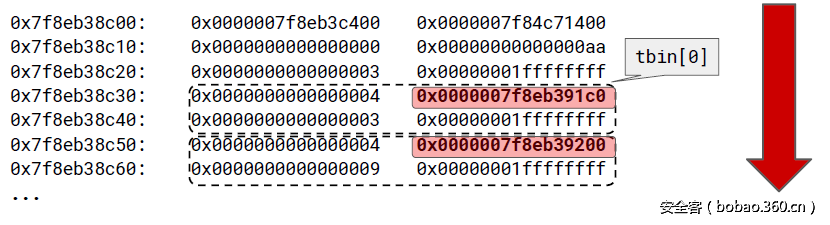

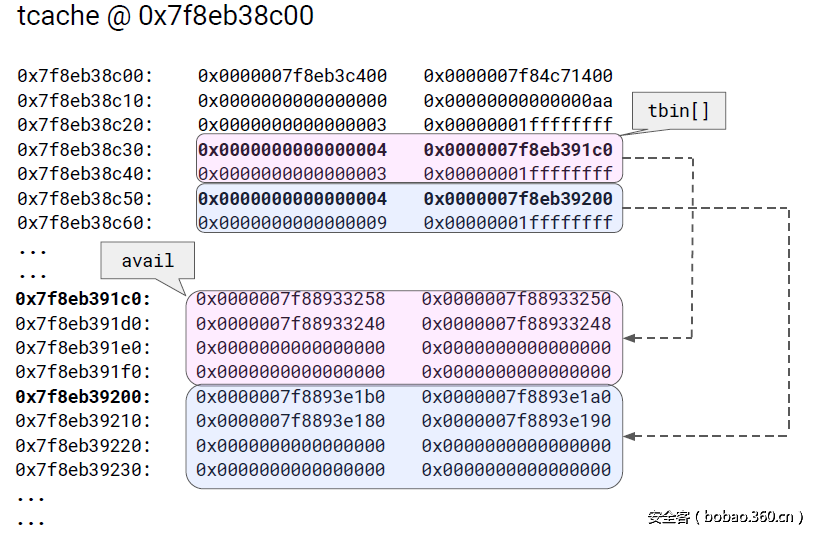

内存中的tbin与其avail指针

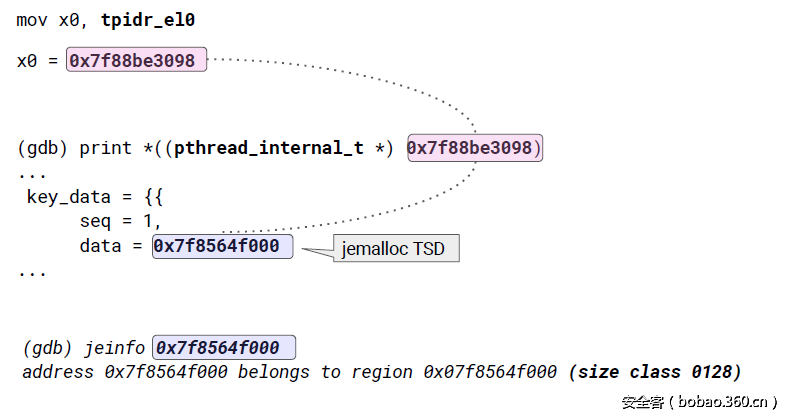

如何从线程中找到tcache，x0就是线程结构体的地址，其中key_data就是线程特有数据（也叫TSD）的指针，所以这里存放的就包含了tcache的地址。从shadow中可以看到TSD是在size类型为0x80的run中的。

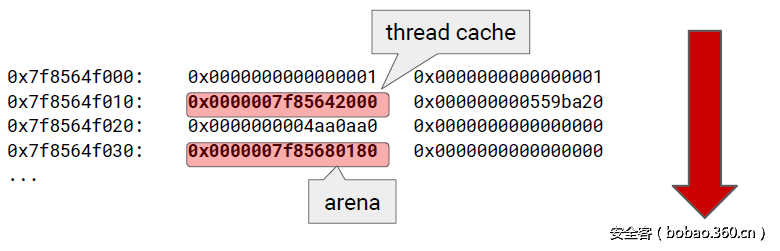

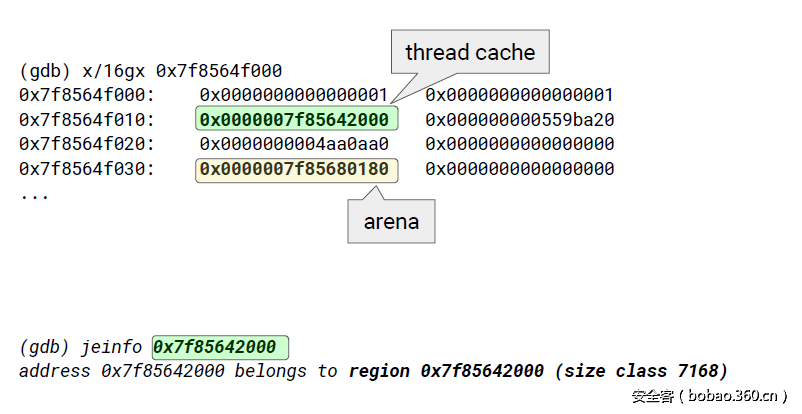

TSD中存放的tcache与arena的示意。从shadow中可以看到tcache是在size类型为0x1c00的run中的。

如果把tcache溢出了？

这些信息在arenas[0]中存放

tcache在size类型为0x1c00的run里分配，很难去找对并操作

但是这种情况有可能的

需要创建或者销毁线程

那如果吧TSD溢出了呢？

TSD在size类型为0x80的run里分配，很难去找对并操作

这种情况有可能，但是也难达到

需要创建或者破坏线程相关信息

小结：jemalloc内部结构在堆中的布局

jemalloc中固定的部分有

arena的大小

tcache的大小

arena与线程的关联部分(比如TSD)的大小

结构地址随机化

但是有一点值得注意，线程缓存使得访问相邻的region更加容易

利用shadow搞事情！

基于double free的利用姿势

为什么要用这个呢，是因为之前我们没有在jemalloc里实践过这样的姿势

而且这个姿势在Android和Firefox都有通用的代码模式

可以很通用的使用

在第一次free对象后，控制之后的两次申请

只要申请相同大小就可以进行利用

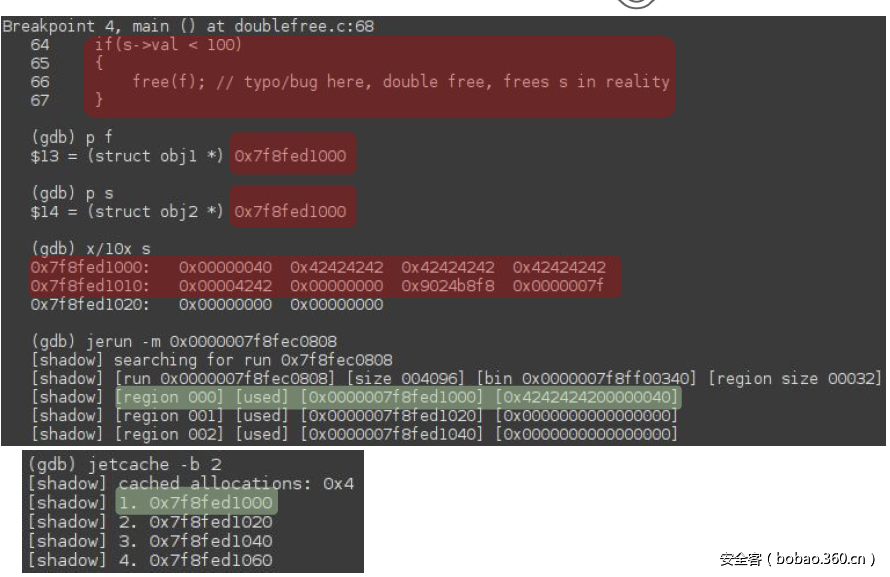

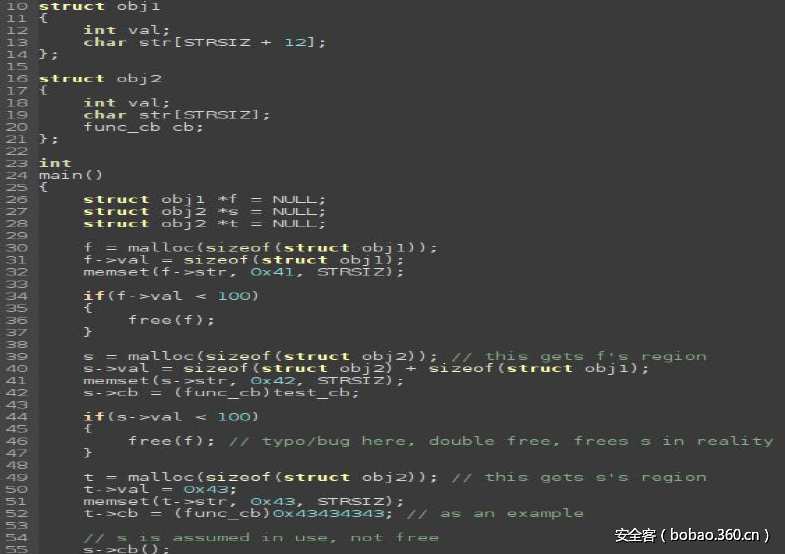

double free的示例代码

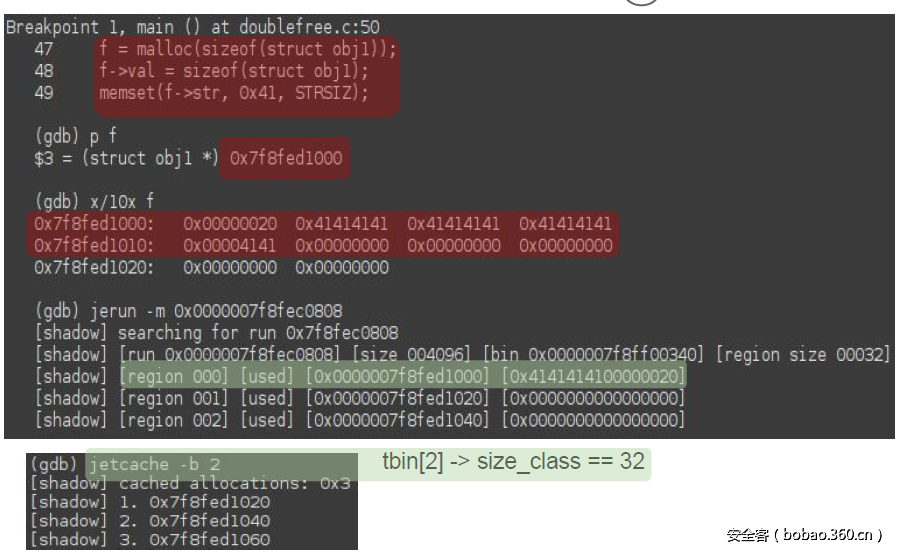

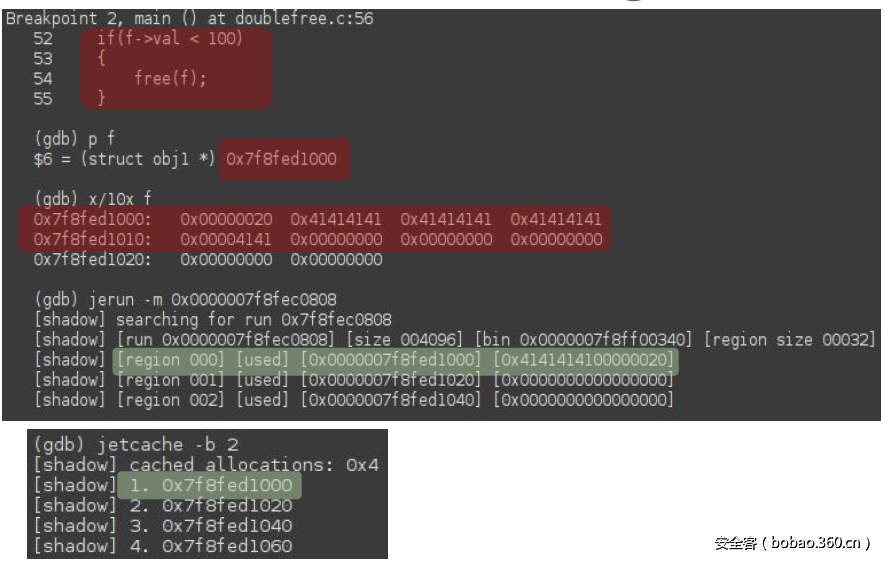

申请到了0x7f8fed1000，看看此时的tcache。

0x7f8fed1000压入tcache

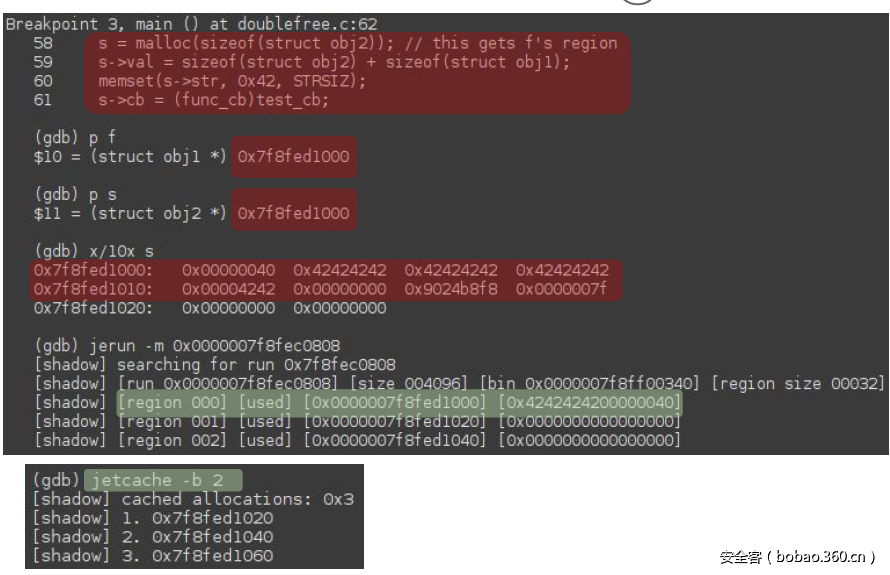

受我们控制的第二次申请，又拿到了0x7f8fed1000

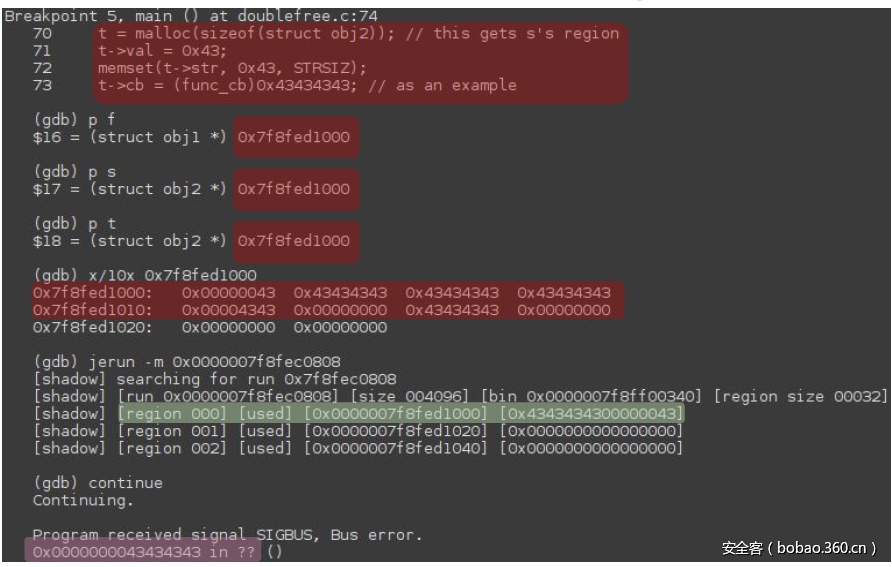

地址还回去，但是指针你留下来。最后我们用这个函数指针跳向我们想去的地方

给函数指针赋值。

任意地址free的利用前提

不是简单的原型，通常是有缺陷的清理逻辑（比如对树中节点的移除）。

jemalloc对于free传入的地址没有很好的检查

Android加入的检查可以被绕过

释放后会把地址压入对应的线程缓存栈

释放时候页索引检查代码段：

chunk = (arena_chunk_t *)CHUNK_ADDR2BASE(ptr);
if (likely(chunk != ptr)) {
pageind = ((uintptr_t)ptr - (uintptr_t)chunk) >> LG_PAGE;
#if defined(__ANDROID__)
/* Verify the ptr is actually in the chunk. */
if (unlikely(pageind < map_bias || pageind >= chunk_npages)) {
__libc_fatal_no_abort(...)
return;
}
#endif
/* chunksize_mask = chunksize - 1 */
#define LG_PAGE 12
#define CHUNK_ADDR2BASE(a) ((void *)((uintptr_t)(a) & ~chunksize_mask))

再来看看chunk的排布

chunk中对于mapbits的检查

mapbits = arena_mapbits_get(chunk, pageind);
assert(arena_mapbits_allocated_get(chunk, pageind) != 0);
#if defined(__ANDROID__)
/* Verify the ptr has been allocated. */
if (unlikely((mapbits & CHUNK_MAP_ALLOCATED) == 0)) {
__libc_fatal(...);
}
#endif
if (likely((mapbits & CHUNK_MAP_LARGE) == 0)) {
/* Small allocation. */
/* ... */
#define CHUNK_MAP_ALLOCATED ((size_t)0x1U)
#define CHUNK_MAP_LARGE ((size_t)0x2U)

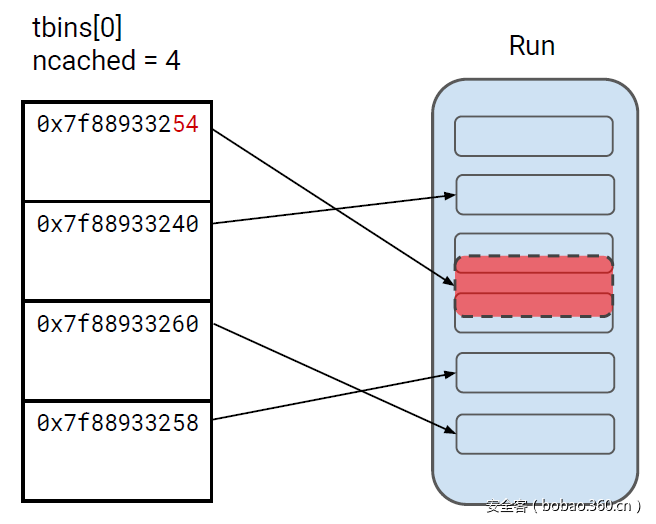

把这两个检查绕过，就可以任意地址进行free了，当然我们就可以传入一个从run中拿到的地址。也就是说，我们可以释放并往tcache里面压栈一个非对齐的region指针，但是有一个字节会被破坏。最后重新申请被free的region就会导致溢出到下一个region，如下图所示。

利用案例

boot.oat 里面有Android框架层的所有编译的native代码，在启动时候随机化加载。

boot.art 装载着一系列栈初始化类信息，以及相关的对象。

加载地址对每一个设备来说地址固定，由第一次启动时决定

包含着指向boot.oat的指针

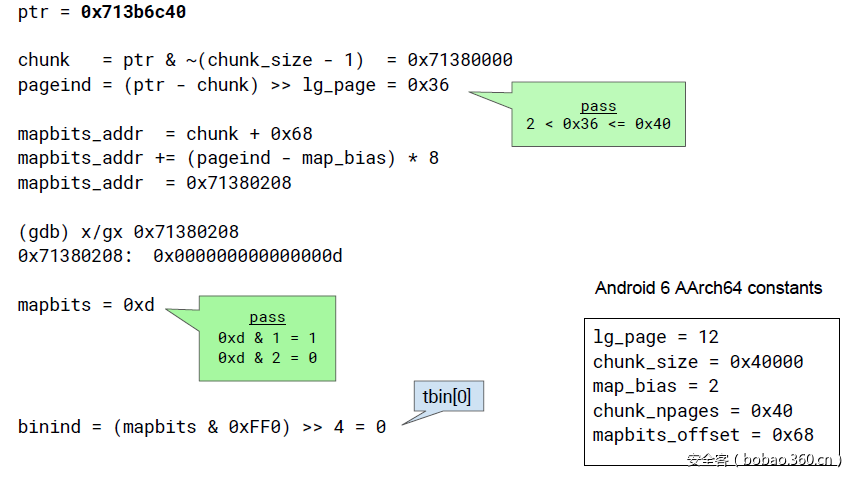

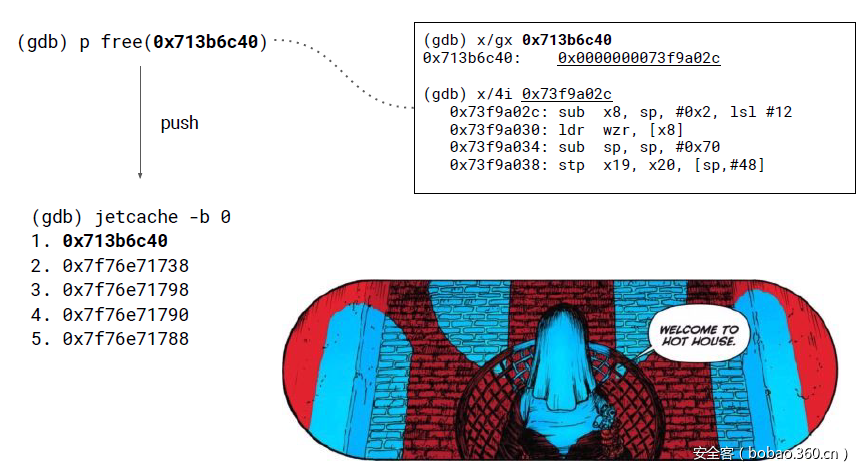

在boot.art中我们找到一个函数指针0x713b6c40，我们先来分别计算mapbits，以及pagind，可以看到其绕过了这两个检查，注意64bit下的一些常量。

利用流程

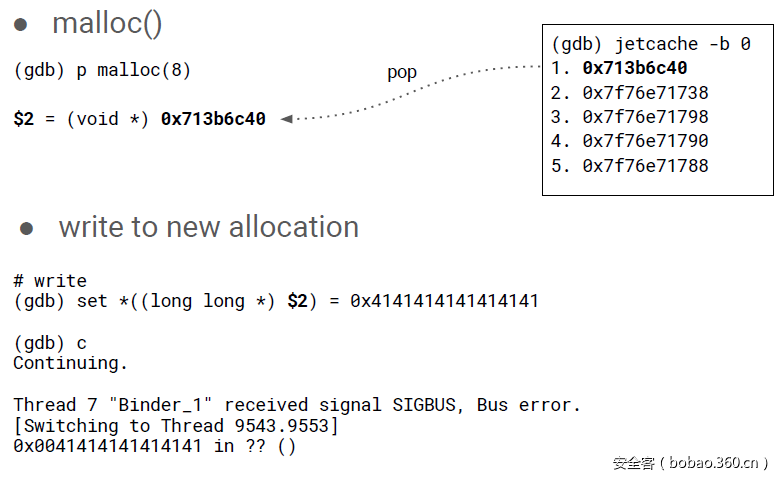

1. 把这个在boot.art中指向boot.oat的地址通过free压入缓存栈

2. malloc后从缓存栈中弹出这个地址

3. 把想要控制的PC的值写进新申请的memory里面，覆盖某个当前的函数指针

4. 等风来，调用这个函数指针。

如何找boot.art中的地址

用shadow的jefreecheck找到可以被free的地址

确保这个地址中存储的函数指针会被调用

(gdb) jefreecheck -b 0 boot.art
searching system@framework@boot.art (0x708ce000 -0x715c2000)
[page 0x712cf000]
+ 0x712cf000
+ 0x712cf028
+ 0x712cf038
+ 0x712cf060
+ 0x712cf070
...
