一、前言

在这篇文章中，我们将向读者介绍如何使用Attify ZigBee框架，对基于ZigBee的IoT（物联网）设备和智能设备进行渗透测试并发现漏洞。

二、关于Zigbee

ZigBee是目前IoT设备中最常见的通信协议之一。自2004年诞生以来，ZigBee迅速普及，已经成为在自动化或短距离无线控制场景中最常用的协议之一。

ZigBee具备一些附加功能，比如低功耗、原生支持网状网络以及低带宽占用率等，这些优点进一步推动了这项新技术的普及。

到目前为止，ZigBee已经成为IoT设备中最常用的协议之一，广泛应用在包括三星智能设备以及飞利浦的Hue智能照明设备在内的许多热门产品中。

ZigBee联盟负责ZigBee设备的认证，同时也负责维护经过联盟认证的产品列表。

人们对ZigBee的安全普遍缺乏意识，因此我们经常会碰到某些缺乏最基本安全防护的ZigBee设备。这些设备在很多方面存在漏洞，比如攻击者可以嗅探通信传输中的敏感信息，也可以夺取关键基础设施的控制权。

我们希望通过这篇文章以及其他IoT安全产品（比如这个工具包），能够提高IoT产品的安全性，使IoT生态系统更加健康。

三、Attify Zigbee框架

Attify ZigBee框架（以下简称AZF）是一款具备GUI操作界面的产品，对RiverLoop Security出品的KillerBee工具进行了封装，可以让初涉IoT以及无线电安全领域的初学者更加轻松掌握KillerBee工具的整个使用流程。随着时间的推移，我们计划在AZF中添加更多的功能，扩展整个框架，使其能够更加高效识别ZigBee通信中存在的漏洞。

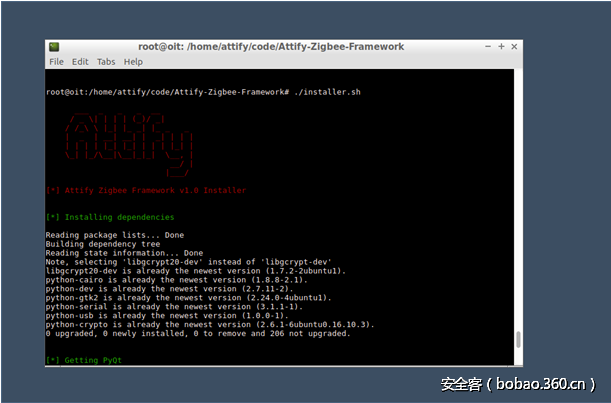

在开始使用AZF之前，首先你需要克隆GitHub上的AZF代码仓库，运行其中的installer.sh开始安装过程。

这个安装脚本同时还将安装KillerBee工具，顺便解决工具运行所需要的其他依赖项。

四、设置AZF

要运行这个工具，我们需要进入AZF所在文件夹，运行如下命令，启动AZF。

python main.py

你可以对AZF进行配置，定制KillerBee工具包中的哪些工具可以在AZF的GUI界面中显示。你可以在“Settings”菜单中，选择需要显示的工具列表，也可以通过Ctrl+S弹出配置菜单进行定制。

KillerBee框架由几种工具组成，但这些工具没有全部包含在AZF中。目前来说，AZF已经包含ZigBee渗透测试所需要用到的必备工具，在将来发布的新版中，会将其他工具添加进来。

你可以参考此链接，了解KillerBee工具包的更多功能。

五、开始工作

我们认为最好是通过具体案例来介绍工具的使用方法。因此，本文中我们将使用AZF，黑掉某个IoT智能灯泡，在这个过程中，向大家展示AZF的使用方法。

在开始工作前，你需要准备如下环境：

1、已刷入KillerBee的Atmel RzRaven U盘。你可以参考KillerBee在GitHub上的说明，按步骤完成刷入过程，也可以到这里购买一个已刷好的RzRaven U盘。

2、存在漏洞的IoT设备。

3、已安装AZF的虚拟机或系统。

环境准备完毕后，你可以将Atmel RzRaven U盘插入系统中并启动工具。对于本文的演示案例来说，我们需要使用以下工具：

1、Zbid

2、Zbstumbler

3、Zbdump

4、Zbreplay

在AZF的工具配置菜单中选择以上工具，点击“save configuration”，保存配置。

六、查找Atmel RZRaven U盘

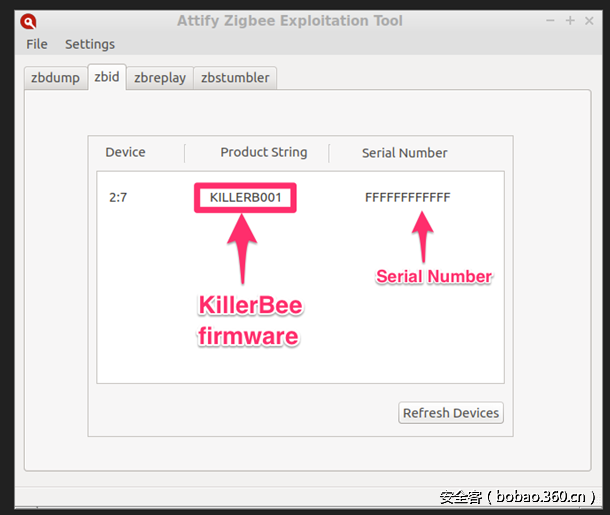

插入RZRaven U盘后，你可以在zbid选项卡中检测到U盘的插入信息，如下所示：

现在，我们的RzRave U盘已插入，并被AZF成功识别，我们所需要做的就是找到目标设备所用的信道（channel），利用该信息进一步对设备进行渗透测试。

七、查找目标设备的信道

ZigBee总共使用了2.4GHz频带中的16个信道用于通信。作为一名安全研究员，我们最初的目标是确定目标设备正在使用的具体信道。我们可以使用zbstumbler工具完成这一任务。

Zbstumbler是专门针对ZigBee设备的网络发现工具，它的工作原理是通过发送信标请求帧，根据收到的响应信标帧判断设备的存在情况。Zbstumbler每隔2秒变换一次信道，自动进行信标帧的发送动作。通过这一过程，我们就可以发现这16个信道中存在的任何ZigBee设备。

如果你已经知道目标设备在ZigBee通信中可能使用的具体信道，你可以单独指定这个信道来发送和接受信标帧。

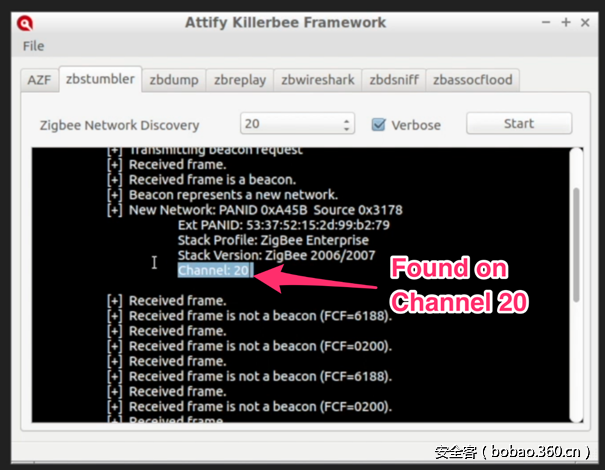

如上图所示，zbstumbler成功识别出信道20上的ZigBee设备。

八、导出Zigbee通信数据包

成功识别设备使用的信道后，下一步工作是捕获设备发送和接收的数据包。

如果你在安全领域是个新手，我必须向你强调通信数据包分析的重要性，它在许多场合下都能帮助我们发现许多有趣的信息。在本例中，我们会使用某种方法捕捉通信报文，重放相同的数据包，通过数据包控制目标设备的行为。

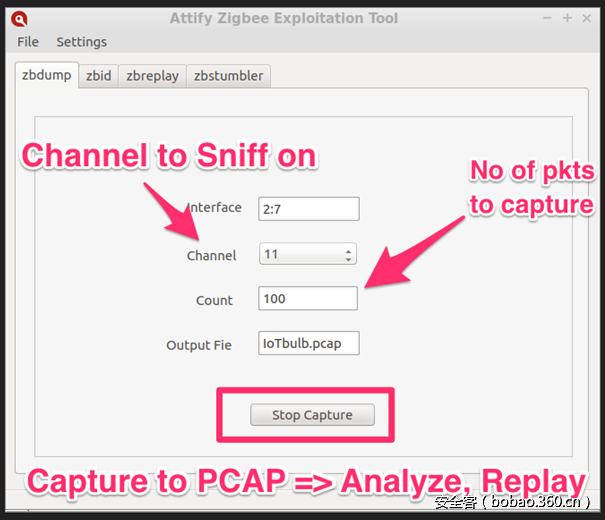

在使用zbdump工具捕获数据包之前，我们需要设置以下参数值：

1、接口（Interface）：该值可从zbid中获得。

2、信道号（Channel）：我们之前使用zbstumbler获得的信道号。

3、个数（Count）：这是个可选项，用来设置我们想要捕获的数据包个数。本例中，我们设置该值为100。

4、输出文件名（Output File）：目标文件名，用来保存已捕获的数据包。本例中，我们将所捕获的数据包存为“IoTbulb.pcap”文件。

现在我们已经输入了所有的参数，一旦我们点击“Start Capture”按钮，我们就能开始捕获通信数据包（最多捕获100个），并保存到输出文件中。

本文案例中，在点击“Start Capture”按钮按钮后，我们将通过移动应用程序打开和关闭灯泡、更换灯光颜色，并执行其他操作。之后我们停止抓包，将嗅探的数据包保存到“IoTbulb.pcap”文件中。

九、通过重放Zigbee数据包控制IoT设备

经过上一步，我们已经成功捕获了通信数据包，接下来我们可以重放数据包，开展针对IoT设备的重放攻击。

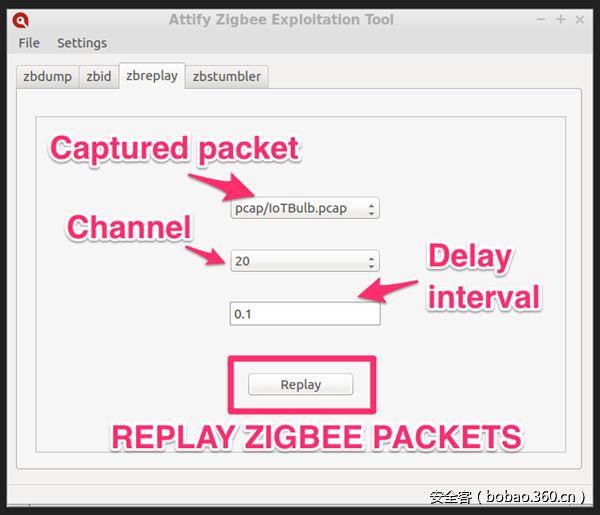

抓包文件全部保存在AZF上一层文件夹中的pcap目录。我们可以通过zbreplay菜单，选择pcap目录中的pcap文件。

选择我们在上一步骤中生成的pcap文件，选择正确的信道，然后选择重放攻击所用的延迟时间。

这一切配置完毕后，点击“replay”按钮，开始重放数据包。攻击完成后，你可以看到灯泡的颜色会发生变化，这些行为与我们之前在抓包过程中看到的行为一致。

因此，在这个案例中，IoT设备不能防御重放攻击，这也是我们攻击能够奏效的原因。

重放攻击目前仍然是IoT设备中最为常见的基于无线电的漏洞之一，但这种漏洞对你来说只是个开头，还有很多其他漏洞可待挖掘。

演示视频

我们会在YouTuBe上放出更多的演示视频，如果你在使用过程中发现任何错误，或者有其他功能需求，可以在GitHub上向我们反映。
