一、前言

与mac不同的是，许多PC会受到针对UEFI的预启动直接内存访问（Direct Memory Access，DMA）攻击的影响。如果成功攻击配置了安全启动选项的系统，那么计算机的信任链就会被破坏，安全启动选项也会变得形同虚设。

如果在操作系统启动之前，攻击者已经获得代码执行权限，那么攻击者就有可能进一步攻破尚未加载的操作系统。比如，利用这种方式，攻击者可能攻破启用设备保护（Device Guard）以及基于虚拟化的安全特性（Virtualization Based Security，VBS）的Windows 10系统。Dmytro Oleksiuk在这一领域已经开展了相关研究。

本文将重点介绍利用DMA来攻击UEFI的具体方法，不会拓展介绍如何进一步攻破操作系统。

二、什么是UEFI

UEFI的全称为Unified Extensible Firmware Interface（统一的扩展固件接口）。在操作系统启动之前，UEFI固件就会在计算机上运行。UEFI负责检测操作系统启动所需的内存、磁盘以及其他硬件。UEFI本身就是一个小型的操作系统。有时候，人们也会把UEFI称之为BIOS。

三、攻击目标

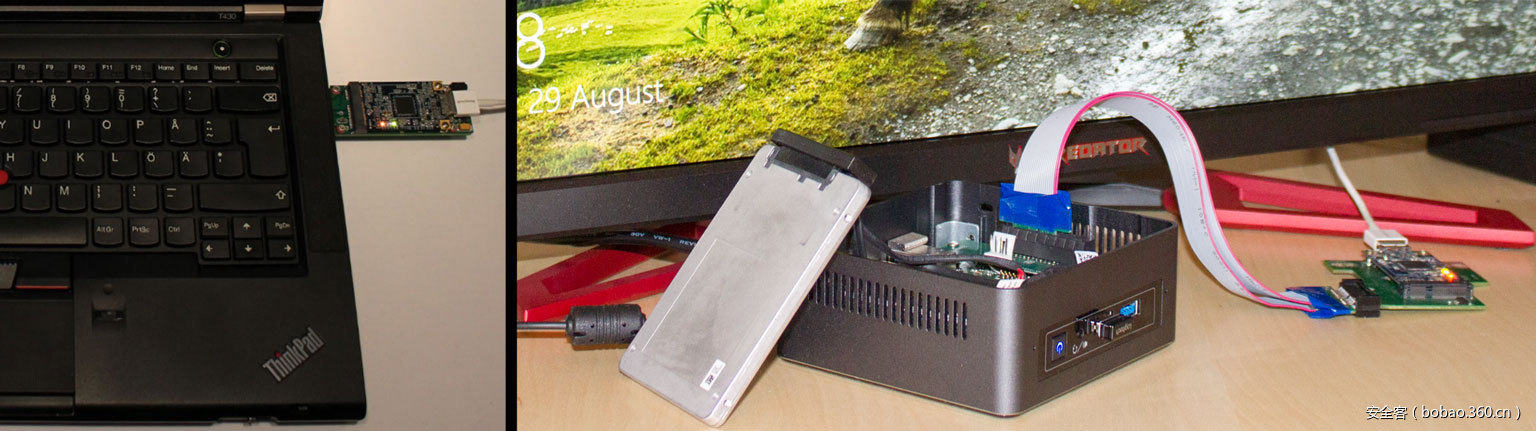

我们在6月份购买了一台使用“Kaby Lake” i3处理器的全新的Intel NUC主机。这台主机拥有8G内存，搭载了具备安全启动（Secure Boot）功能的Win10 1703系统，同时也启动了Bitlocker+TPM、基于虚拟化的安全（VBS）设备保护（Device Guard）功能。BIOS版本为BNKBL357.86A.0036.2017.0105.1112。我们可以通过内部M.2插槽实现DMA访问。

我们的实验目标还有另一台主机，这是一台较老的联想T430笔记本，拥有8G内存，搭载了具备安全启动的Win10 1703系统，同时也开启了Bitlocker+TPM、基于虚拟化的安全（VBS）设备保护（Device Guard）功能。我们可以通过ExpressCard插槽实现DMA访问。

四、问题根源

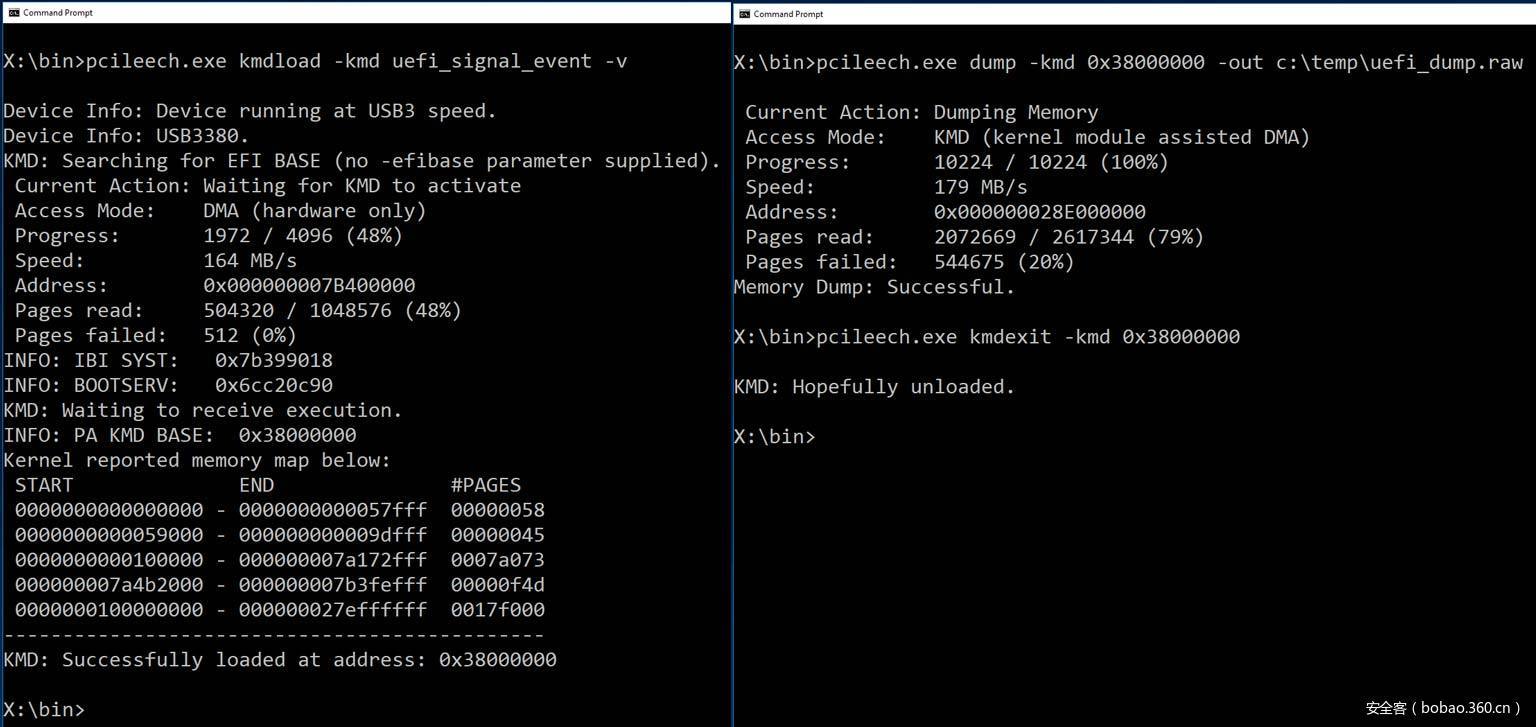

最根本的问题在于，许多UEFI仍然没有实现对DMA攻击的防护，尽管多年以来，能够防护此类攻击的硬件（VT-d/IOMMU）已经集成到所有CPU中。如下图所示，PCILeech尝试通过DMA来搜寻目标主机的内存，寻找UEFI的hook点。一旦找到突破口，PCILeech就能导出内存（如下图所示），进一步执行其他攻击行为，比如无视安全启动功能来执行任意代码。

五、攻击过程

如果主机允许DMA访问，那么攻击者就能找到正确的内存结构，通过覆盖这些内存结构，实现对计算机的完全控制。PCILeech可以自动完成这个过程。我们可以在内存中搜索EFI系统表（System Table）“IBI SYST”的地址，当然把这个任务直接交给PCILeech会更加简单。EFI系统表中包含EFI启动服务表“BOOTSERV”的具体地址，这个表中包含许多有价值的函数指针。我们的攻击植入模块可以调用或hook这些启动服务函数。

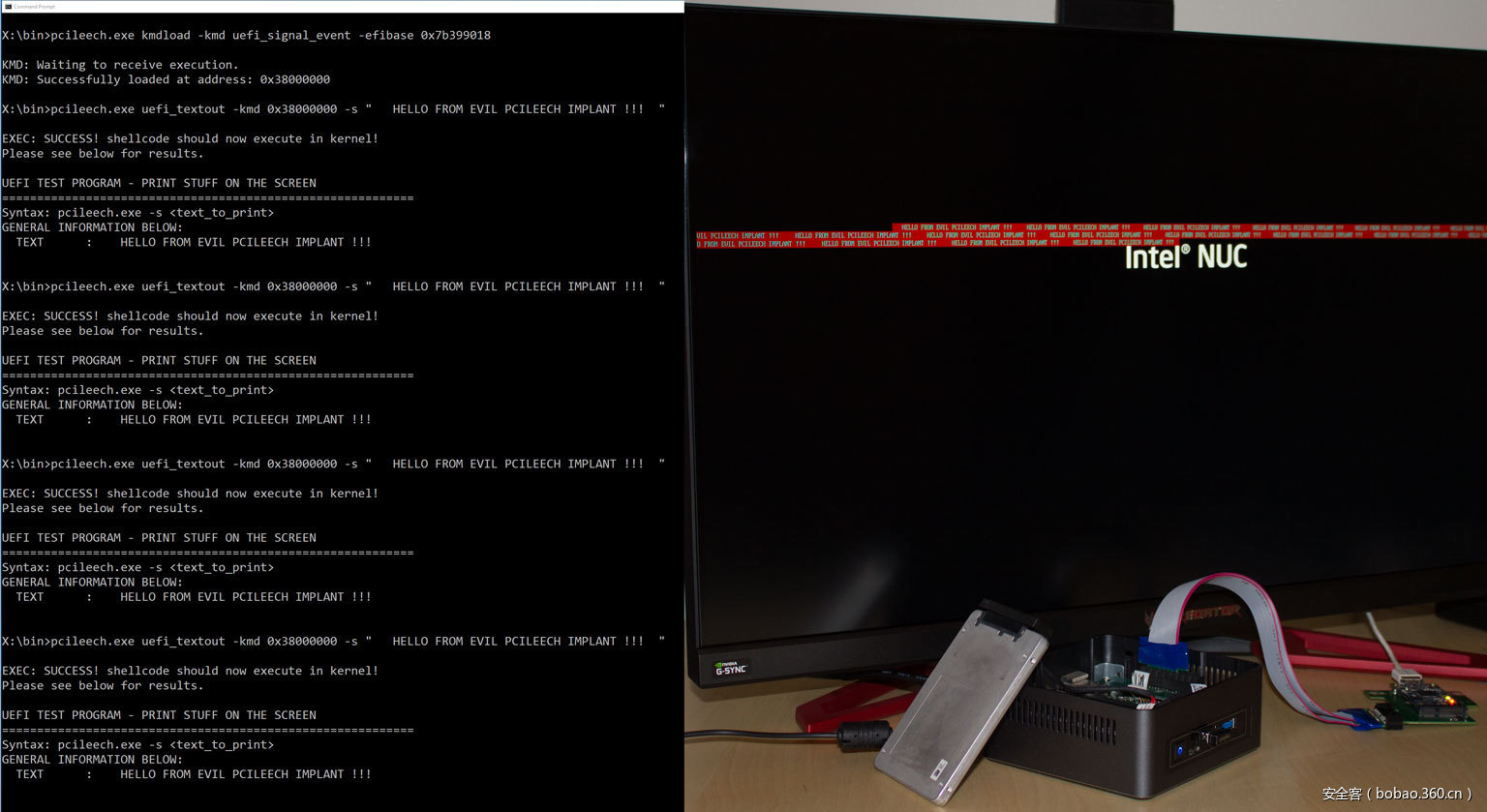

如下图所示，我们成功hook了启动服务函数SignalEvent()。一旦我们插入了用于UEFI的PCILeech“内核（kernel）”模块，我们就可能像利用普通的PCILeech内核模块那样，利用该模块来导出内存以及执行代码。在下图中，PCILeech UEFI植入模块uefi_textout被多次调用。输出结果会显示在受害者计算机屏幕中。

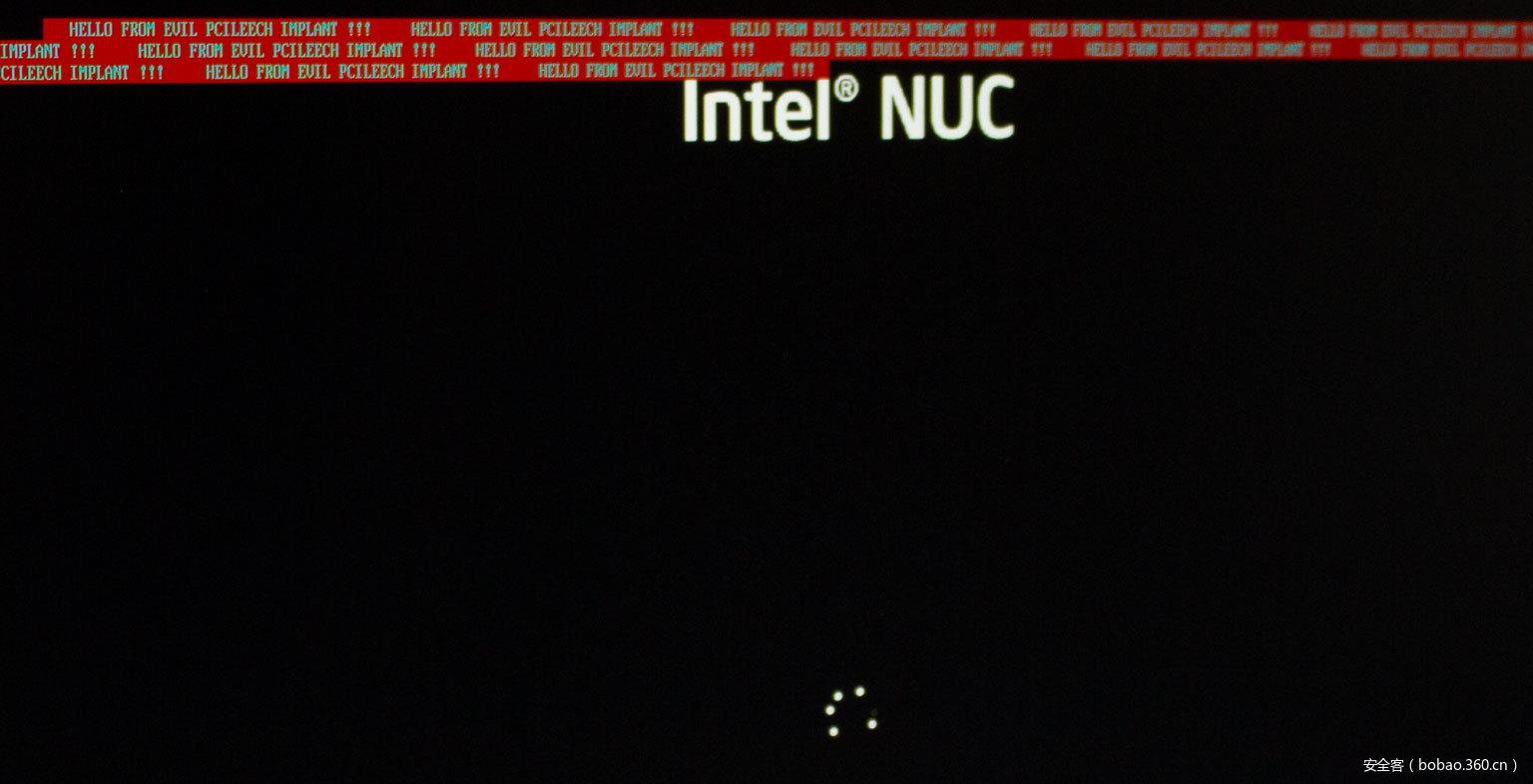

一旦攻击完成，我们可以向PCILeech发送kmdexit命令，卸载UEFI植入模块。在这种情况下，Windows的启动过程如下图所示。如果攻击目标是已加载的操作系统，我们最好hook ExitBootServices()这个函数，当操作系统从UEFI处接管计算机的控制权时，基于EFI的操作系统加载程序就会调用这个函数。此时，恶意代码就可以修改操作系统加载程序。
