简介

最近在做文档类的恶代检测，写个总结。

本篇文章负责介绍pdf文档的格式以及恶代分析中需要注意的问题以及相应工具推荐。希望能给各位做恶代分析时提供一些帮助。

后序会更新一些其他文档格式解析与恶代分析内容等，欢迎各位关注（

文章结构：

PDF文件格式介绍

以二进制文本解析Pdf文档结构

Pdf文件混淆

关键字

流的提取

一些坑

常用分析工具推荐

References

PDF文件格式介绍

PDF（便携式文件格式，Portable Document Format）是由Adobe Systems于1993年基于文件交换所发展出的一种文件格式。Adobe公司素有“漏洞之王”的美誉，所以学习PDF文件格式对研究分析漏洞具有极大帮助。PDF格式较为复杂，本文以研究漏洞的目的分析PDF格式，探寻如何找出并分析PDF中存在的恶意代码，而并非做一个详细的PDF parser解析器，因此会省略对不相关关键字的介绍，请各位留意。

PDF的结构可以从文件结构和逻辑结构两个方面来理解。PDF的文件结构指的是其文件物理组织方式，逻辑结构则指的是其内容的逻辑组织方式。

PDF的文件结构

PDF文件格式包含以下4个部分：

文件头——指明了该文件所遵从的PDF规范的版本号，它出现在PDF文件的第一行。

文件体——又称对象集合，PDF文件的主要部分，由一系列对象组成。

交叉引用表——对对象进行随机存取而设立的一个间接对象的地址索引表。（实际以偏移+索引的方式储存对象地址，下文会提及）

文件尾——声明了交叉引用表的地址，即指明了文件体的根对象（Catalog），从而能够找到PDF文件中各个对象体的位置，达到随机访问。另外还保存了PDF文件的加密等安全信息。

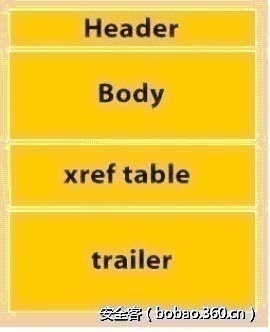

PDF文件格式图示：

PDF文件的逻辑结构

本段主要介绍PDF文件体的读取方式。

作为一种结构化的文件格式，一个PDF文档是由一些称为“对象”的模块组成的。每个对象都有数字标号，这样的话可以这些对象就可以被其他的对象所引用。这些对象不需要按照顺序出现在PDF文档里面，出现的顺序可以是任意的，比如一个PDF文件有3页，第3页可以出现在第1页以前，对象按照顺序出现唯一的好处就是能够增加文件的可读性，对象的信息以偏移+索引的形式保存在交叉引用表内。

文件尾说明了根对象的对象号，并且说明交叉引用表的位置，通过对交叉引用表的查询可以找到目录对象(Catalog)。这个目录对象是该PDF文档的根对象，包含PDF文档的大纲(outline)和页面组对象（pages）引用。大纲对象是指PDF文件的书签树；页面组对象（pages）包含该文件的页面数，各个页面对象(page)的对象号。

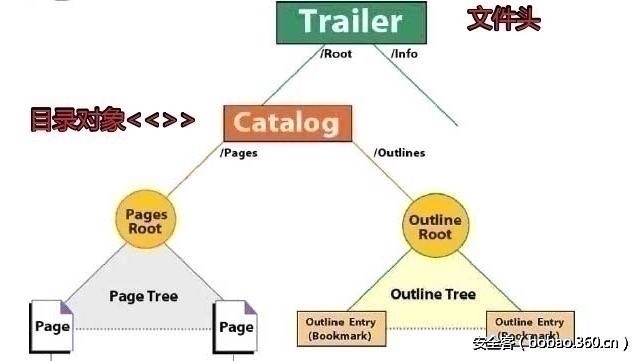

PDF的层级结构图示：

页面（page）对象为PDF中最重要的对象，包含如何显示该页面的信息，例如使用的字体，包含的内容（文字，图片等），页面的大小。里面的信息可以直接给出，当然里面的子项更多的是对其他对象的引用，真正的信息存放在其他对象里面。页面中包含的信息是包含在一个称为流（stream）的对象里，这个流的长度（字节数）必须直接给出或指向另外一个对象（包含一个整数值，表明这个流的长度）。

可见stream流对象我们恶代分析需要获取的重点。

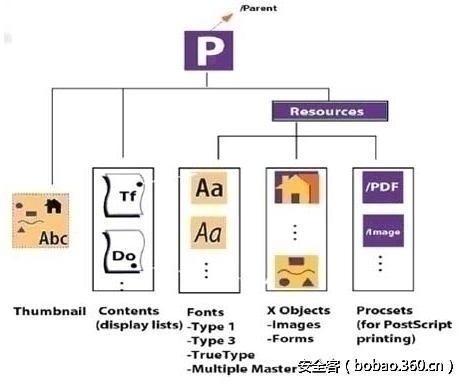

页面信息图示：

理解了上面的内容之后，我们可以得出针对恶代分析的PDF文件的大致解析思路：

文件去除混淆（下详）

    ↓

查找关键字

    ↓

根据关键字获得可能存在恶意代码的流或者buffer

    ↓

解码流获取恶意代码

当然，也可以采取针对PDF层级结构的文档解析方式，见仁见智，因人而异。

以二进制文本解析Pdf文档结构

PDF文件是一种文本和二进制混排的格式，但是Adobe更愿意让人把它当成二进制的文件，所以，PDF文件可以直接拖入16进制编辑器中打开。前面我们介绍了PDF的文件结构以及逻辑结构，现在我们在16进制编辑器中打开PDF文件，更直白的展示PDF的关键字段以及文件结构。

%PDF-1.6 #文件头+版本号，16进制读取文件0x25 0x50 0x44 0x46开头即证明是pdf文件
%çóÏÓ    #下面就是很多的Object对象
2 0 obj  #Object对象，其中2是Obj顺序号，0是Obj的版本号，obj也是对象开始的标志
<<       #<<>>之间为Object对象的字典内容，包含关键字
[/ICCBased 3 0 R]
>>
Endobj   #Object结束关键字
7 0 obj
<<
/Filter
/FlateDecode   #流对象的压缩方式为/FlateDecode
/Length 148    #流对象的长度
>>
Stream         #流对象
#文件内容信息，注：此处为直观从而手动填写的
Endstream      #流对象结束标志
Endobj
8 0 obj
<<
/Contents 7 0 R              #页面内容对象的对象号为7
/MediaBox [0 0 595.2 841.68] #页面显示大小，以像素为单位
/PageIndex 1
/Parent 1 0 R               #其父对象号为1以及Pages对象
/Resources                  #该页包含的资源
<</Font <</F4 4 0 R >>      #字体的类型
/Shading <<>>
/XObject <<>>               #外部对象
/ColorSpace <</CS1 2 0 R>>
>>
/Type /Page
>>
Endobj
1 0 obj
<<
/Count 1        #页码数量为1
/Kids [8 0 R ]  #kids对象说明它的子页对象为8
/Type /Pages
>>
Endobj
13 0 obj
<<
/Author (? Cryin')
/CreationDate (D:20100926145832+08'00')
/Title (? PDF文件格式分析)
>>
endobj
Xref           #表示交叉引用表开始
0 14           #0表明引用表描述的对象编号从0开始，8说明共有8个对象#此行在交叉引用表中可出现多个
0000000000 65536 f #一般pdf都是以这行开始交叉引用表的，起始地址0和产生号
0000003195 00000 n #表示对象1，就是catalog，3195为偏移地址n表示对象在使用
0000000018 00000 n
0000000051 00000 n
0000003464 00000 n
0000000000 00000 f
0000004282 00000 n
0000002728 00000 n
0000002992 00000 n
0000003256 00000 n
0000003892 00000 n
0000003620 00000 n
0000008660 00000 n
0000008712 00000 n
Trailer      #说明文件尾对象开始
<</Size 14   #14说明PDF文件对象数目
/Root 12 0 R #说明跟对象号为12
/Info 13 0 R>>
startxref
8980     #8980为交叉引用表的偏移地址，此处为十进制表示
%%EOF    #文件结束标志

对于对象的额外解释：如果一个样本文件的交叉引用表格式如下

xref
0 5
0000000000 00000 n #第1行
0000004996 00000 n #第2行
0000000022 00000 n #第3行
0000005101 00000 n #第4行
0000004976 00000 n #第5行
0000004996 00000 n #第n行
4 0 obj
Xxxxx
endobj

即交叉引用表中第五行顺序数为4的对象，其偏移为4976

Pdf文件混淆

如图，下面的样本进行了混淆

%PDF-1.5
1 0 obj
<</#54#79P#65 R 0 5
O#70e#6e#41c#74i#6fn 3 Pages C#61ta#6c#6f#67>>
endobj

解释：<<>>代表obj对象之间的字典内容，保存了流的关键字和特征信息，因此去除混淆是必要的第一步操作，pdf文件的混淆只出现在这里#54代表0x54，上面的内容去除混淆之后即为

1 0 obj
<</TyPe R 0 5 OpenAction 3 Pages
Catalog>>
endobj

关键字

下面介绍了PDF文件解析时所需要的关键字

obj            #obj对象开始
endobj         #obj对象结束
stream         #stream流对象开始
endstream      #stream流对象结束
xref           #交叉引用表开始
trailer        #文件尾对象开始
startxref      #交叉引用表结束
/Page        #文件页数
/Encrypt       #是否加密
/ObjStm        #objectstreams的数量，objectstreams可包含其他Object对象，即嵌套
/JS            #代表javascript嵌有JavaScript代码，可直接提取恶意代码
/JavaScript    #代表javascript嵌有JavaScript代码，可直接提取恶意代码
/AA            #以下三个为特定特征，打开对象自动执行
/OpenAction
/AcroForm
/URI           #内嵌url链接
/Filter        #/Filter字段出现，表示了下面的stream流进行了加密
/RichMedia     #富文本
/Launch        #执行Action的次数与OpenAction字段关联
#/xxxx 带斜杠的关键字包含在<<>>字典内部

流的提取

/Filter关键字之后保存了stream流的编码信息一共包括以下几种：

/FlateDecode
/ASCIIHexDecode
/ASCII85Decode
/LZWDecode
/DCTDecode
/RunLengthDecode
/CCITTFaxDecode
/JBIG2Decode
/JPXDecode
/Crypt

一共包括上面几种编码方式，按常见顺序进行了排序，可以级联编码。例如：

0 0 obj
<</Filter
[/FlateDecode /ASCIIHexDecode]
/Length 14278>>

表示流先经过了ASCIIHexDecode再经过了FlateDecode编码解密是即先对流进行FlateDecode解码再对流进行ASCIIHexDecode解码目前遇到2种级联编码样本（如上），可能会有更多级联编码方式（3级或以上）解码后能够触发攻击的流对象为javascript脚本或者图片对象，常见的恶意攻击代码储存在javascript脚本中。

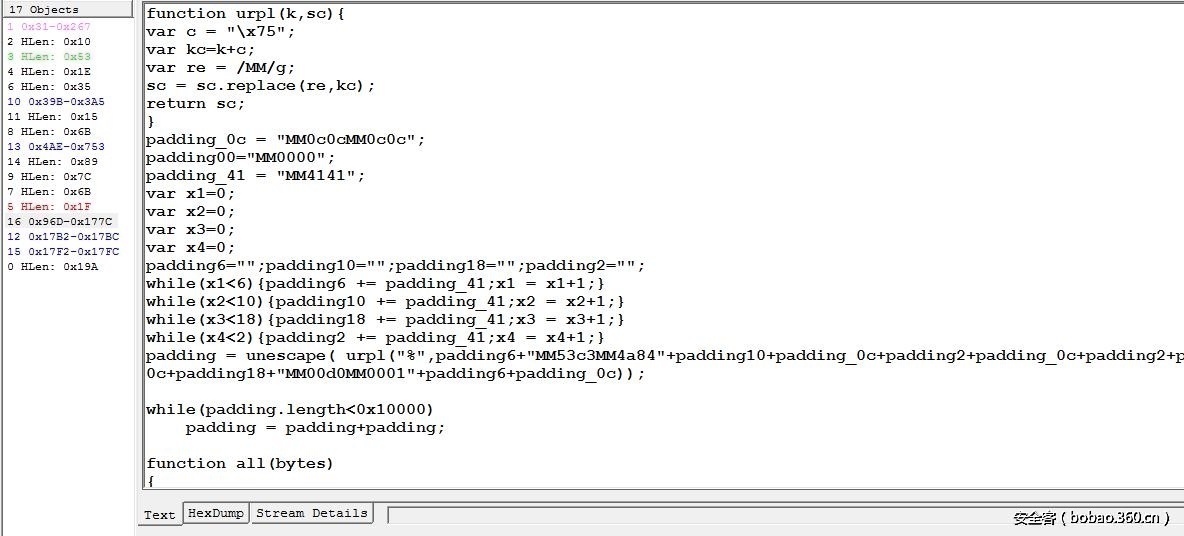

下面的图片是提取自样本中的PDF steam流文件中的js脚本，已经很明显是攻击代码了：

一些坑

PDF的恶意攻击样本毫无疑问会使用一些特殊手段对抗杀软的扫描检查，下面统计了一下恶意样本常见的规避行为

交叉引用表坑1 引用表偏移不正确

Xref    #表示交叉引用表开始
0 2     #0表明引用表描述的对象编号从0开始，8说明共有8个对象
0000000000 65536 f #一般pdf都是以这行开始交叉引用表的，起始地址0和产生号
0000003195 00000 n #表示对象1，就是catalog，3195为偏移地址n表示对象在使用
startxref
8980  #8980为交叉引用表的偏移地址，此处为十进制表示
%%EOF #文件结束标志

上面有提到过交叉引用表的偏移地址为固定数值，推测adobe的parser是从文件尾开始解析，获得交叉引用表的偏移地址(Xref中X在文档中所在的位置即为偏移地址)，找到交叉引用表再定位到各个对象，实际测试发现偏移地址可以不正确8980偏移地址实际可能为任意地址。

坑2 引用表可以有多个

xref
0 4
0000000000 65535 f
0000000000 65536 n
0000039095 00000 n
0000000015 00000 n
trailer
<</ID
[<386e381fac5d8245e24ee620741d0d06><b15c4bebcdae6f2210f09460b841e7a3>]/Root
26 0 R/Size 28/Info 27 0 R>>
startxref
39630
%%EOF
<</Filter/FlateDecode/Length
6960/Subtype/Type1C>>
Stream
Ddd
endstream
xref
20 1
0000040341 00000 n
26 4
0000040380 00000 n
0000040484 00000 n
0000040677 00000 n
0000040734 00000 n
55 2
0000172790 00000 n
0000172925 00000 n
trailer
<</Root 26 0 R/Info 27 0
R/ID[<386E381FAC5D8245E24EE620741D0D06><39FE58436C8CC909F538F88909F1EE55>]/Size
63/Prev 39630>>
startxref
173446
%%EOF

样本如上，正常来讲，一个文档只存在一个%EOF结束符，但是这个样本里出现了两个

字符串长度

坑1 流对象长度可以直接跟对象

正常一个字典语句中/Length之后的数值代表stream~endstream两个关键字之间流的长度，如下

7 0 obj
<</Filter/FlateDecode/Length 6960/Subtype/Type1C>>
stream

但测试发现流的长度可以是obj对象

2 0 obj
<< /Length 4 0 R /Filter
/FlateDecode >>
#对应的obj对象中包含的长度如下
4 0 obj
4880
endobj

所以stream流对象压缩前的实际长度为4880虽然是PDF格式的正规使用方法，但同时也是规避杀软的一种手法。

坑2 流对象长度可以为任意值

7 0 obj
<</Filter/FlateDecode/Length
6960/Subtype/Type1C>>
stream

同理，正常流对象长度为上图，实际测试发现样本

16 0 obj
<<
/Length ANIWAY_____LEN
>>
stream

WTF is ANIWAY_LEN??? 长度可以为填ascii字符???所以，/Length后面可以不跟数值stream流的实际长度实际==关键字endstream偏移-关键字stream偏移-包含的0x0D或0x0A

解码问题

坑1 javascript可以支持文本和八进制

7 0 obj
<< /Type /Action
/S /JavaScript
/JS (14516614115450146165156)
endobj
/JS 16 0 R
/S /JavaScript
>>
endobj
16 0 obj
<<
/Length ANIWAY_____LEN
>>
stream
function urpl(k,sc){
var c = "x75";
var kc=k+c;
var re = /MM/g;
sc = sc.replace(re,kc);
return sc;
}
padding_0c = "MM0c0cMM0c0c";
padding00="MM0000";
padding_41 = "MM4141";
var x1=0;
var x2=0;
var x3=0;
endstream
endobj

有JS编程基础的肯定注意到了，因此在这里需要判断javascript内容在对象中还是在（）内亦或是否需要转码

坑2 编码方式缩写形式

1 0 obj
<</Filter [/Fl /Fl] /Length 8331
>>
Stream
xœíÜYXù
÷qÆÌ0K3ÆØRÆVdoUƒQ"[M!S(íRÓ¾0–h¥B*d•hß~5´©
endstream

正常文件默认/Filter关键字之后会出现xxdecode关键字表示stream流编码方式，但测试发现样本可以没有xxdecode关键字，但同样进行了编码处理，如上/Fl字段即为/FlateDecode的简写，对应表如下：

/FlateDecode     /Fl
/ASCIIHexDecode  /AHx
/ASCII85Decode   /A85
/LZWDecode       /LZW
/RunLengthDecode /RL
/CCITTFaxDecode  /CCF
/JBIG2Decode #/JBIG2Decode其实和/DCTDecode解码方式是一样的
/DCTDecode       /DCT

坑3 编码形式可以级联

10 0 obj
<</Filter
[/FlateDecode /ASCIIHexDecode]
/Length 14278>>

如上表示流先经过了ASCIIHex加密再进行了FlateDecode加密解码时需要先进行FlateDecode解密之后再进行ASCIIHexDecode解密

常用分析工具推荐

介绍完恶代格式后，推荐一些恶代分析的基本工具

PdfStreamDumper

stream流解析工具

vb开源项目。工具存在一些bug，无法解析级联编码后的stream流，例如/Fl/Fl编码就无法解析

PDFParser

c++开源项目，pdf格式解析，逻辑比较清晰，可以参考

ParanoiDF

python开源项目，恶代分析

此外还有一些很赞的开源项目如pyew、peepdf等等，不一一贴地址了。

References

PDF, let me count the way…

Cryin/PDFTear

Adobe PDF 官方文档

Malicious Document PDF analysis in 5 steps

C#实现的PDF解析器
